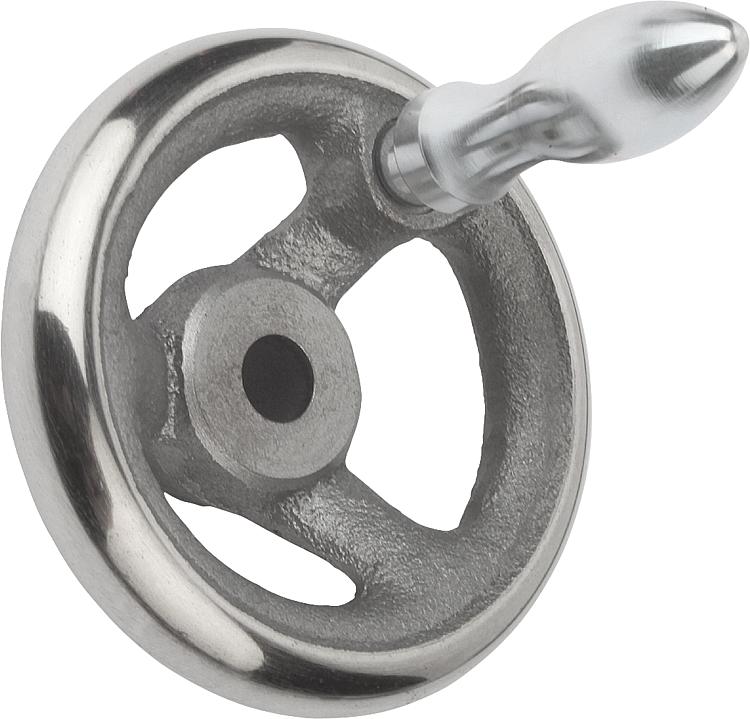

Volantes DIN 950 de ferro fundido cinzento, com cabo giratório...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Volantes DIN 950 de ferro fundido cinzento
      - Volantes DIN 950 de ferro fundido cinzento, com cabo giratório anatômico

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Volante em ferro fundido cinzento.
Cabo anatômico em aço.Versão:Aro torneado e polido.
Sob consulta:Cubos com furo quadrado ou volantes com revestimento plástico.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0671_MDG Volantes DIN 950 de ferro fundido cinzento, com cabo giratório anatômico

291 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	furo de ajuste furo de ajuste com ranhura	80 100 125 140 160 180 200 250 315 400 500	10H7 12H7 14H7 16H7 18H7 22H7 26H7 30H7 34H7 40H7	24 26 28 30 32 36 38 45 53 65 78	16 17 18 19 20 22 24 28 33 38 45	29 33 36 39 40 43 45 50 56 63 72	- 3 4 5 6 8 10 12	- 11,4 13,8 16,3 18,3 20,8 24,8 29,3 33,3 37,3 43,3	3 5	ø16 x M6 x 54.5 ø20 x M8 x 67 ø25 x M10 x 83 ø32 x M12 x 105,5 ø36 x M16 x 117				Reset
Código do artigo	Versão 1	D1	D2	D3≈	L1	L3	B3	T	Quantidade de raios	cabo giratório anatômico DIN 98 forma E	CAD	Aces.	Preço	Encomendar
K0671.4080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5			sob consulta
K0671.4080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5			sob consulta
K0671.4100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5			sob consulta
K0671.4100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5			sob consulta
K0671.4125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67			sob consulta
K0671.4125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67			sob consulta
K0671.4140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67			sob consulta
K0671.4140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67			sob consulta
K0671.4160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83			sob consulta
K0671.4160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83			sob consulta
K0671.4180X16	furo de ajuste	180	16H7	36	22	43	-	-	3	ø25 x M10 x 83			sob consulta
K0671.4180X18	furo de ajuste	180	18H7	36	22	43	-	-	3	ø25 x M10 x 83			sob consulta
K0671.4200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83			sob consulta
K0671.4200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83			sob consulta
K0671.4250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5			sob consulta
K0671.4250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5			sob consulta
K0671.4315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5			sob consulta
K0671.4315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5			sob consulta
K0671.4400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117			sob consulta
K0671.4400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117			sob consulta
K0671.4500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117			sob consulta
K0671.4500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117			sob consulta
K0671.5080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5			sob consulta
K0671.5080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5			sob consulta
K0671.5100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5			sob consulta
K0671.5100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5			sob consulta
K0671.5125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67			sob consulta
K0671.5125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67			sob consulta
K0671.5140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67			sob consulta
K0671.5140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67			sob consulta
K0671.5160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83			sob consulta
K0671.5160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83			sob consulta
K0671.5180X16	furo de ajuste com ranhura	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 83			sob consulta
K0671.5180X18	furo de ajuste com ranhura	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 83			sob consulta
K0671.5200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83			sob consulta
K0671.5200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83			sob consulta
K0671.5250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5			sob consulta
K0671.5250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5			sob consulta
K0671.5315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5			sob consulta
K0671.5315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5			sob consulta
K0671.5400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117			sob consulta
K0671.5400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117			sob consulta
K0671.5500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117			sob consulta
K0671.5500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117			sob consulta
