Manivelas em aço Inoxidável com cabo cilíndrico giratório

voltar

Produtos
- Linhas de produtos
  - Aço inoxidável
    - Manivelas em aço Inoxidável com cabo cilíndrico giratório

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Manivela de aço inoxidável 1.4308.
Cabo cilíndrico termoplástico e de aço inoxidável 1.4404.

Versão:Manivela com superfície sem tratamento.
Termoplástico cinza escuro.
Aço inoxidável, superfície sem tratamento.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

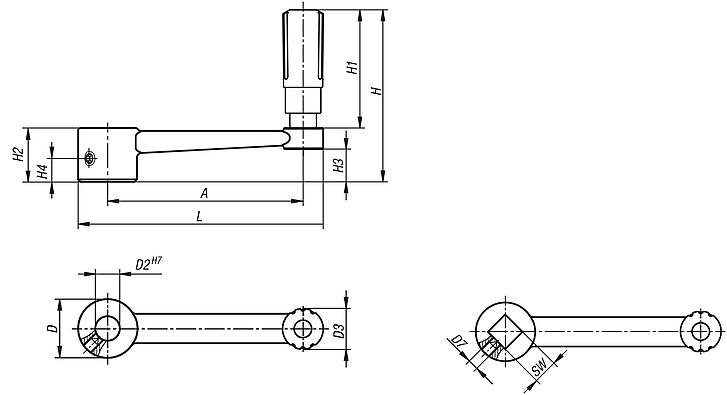

Desenhos (visão geral)

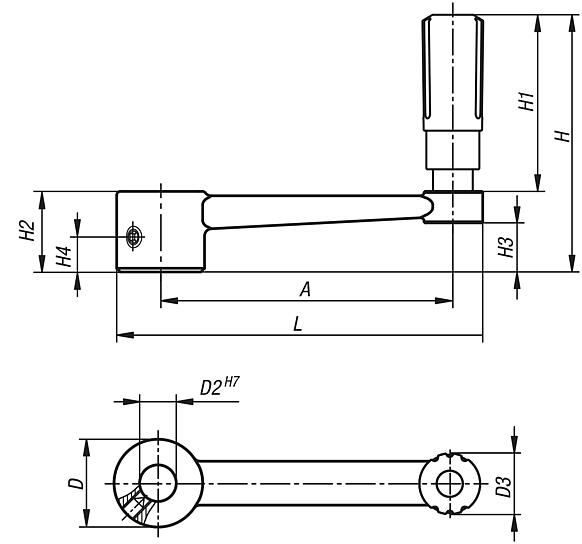

Manivelas em aço inoxidável com cabo cilíndrico giratório e furo de ajuste

mais informações

Desenhos

Manivelas em aço inoxidável com cabo cilíndrico giratório e furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

	furo de ajuste	sem furo transversal com furo transversal	80 100 125 160	24 28 30 34	10 12 14 17	16 20 26	- M6	71,1 87,4 110,5 114,5	49,1 61,4 82,5	22 26 28 32	13,4 16 15,8 19,6	- 7,5	100 124 153 190				Reset
Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	CAD	Aces.	Preço	Encomendar
K2075.3110	furo de ajuste	sem furo transversal	80	24	10	16	-	71,1	49,1	22	13,4	-	100			sob consulta
K2075.3212	furo de ajuste	sem furo transversal	100	28	12	20	-	87,4	61,4	26	16	-	124			sob consulta
K2075.3314	furo de ajuste	sem furo transversal	125	30	14	26	-	110,5	82,5	28	15,8	-	153			sob consulta
K2075.3417	furo de ajuste	sem furo transversal	160	34	17	26	-	114,5	82,5	32	19,6	-	190			sob consulta
K2075.31106	furo de ajuste	com furo transversal	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100			sob consulta
K2075.32126	furo de ajuste	com furo transversal	100	28	12	20	M6	87,4	61,4	26	16	7,5	124			sob consulta
K2075.33146	furo de ajuste	com furo transversal	125	30	14	26	M6	110,5	82,5	28	15,8	7,5	153			sob consulta
K2075.34176	furo de ajuste	com furo transversal	160	34	17	26	M6	114,5	82,5	32	19,6	7,5	190			sob consulta

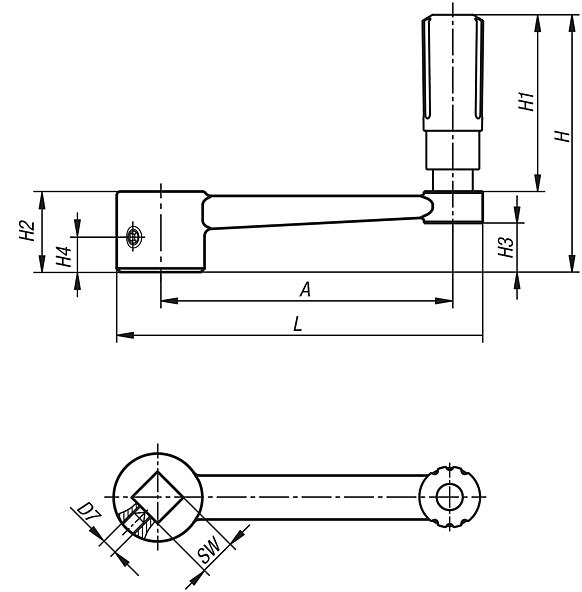

Manivelas em aço inoxidável com cabo cilíndrico giratório e furo quadrado

mais informações

Desenhos

Manivelas em aço inoxidável com cabo cilíndrico giratório e furo quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

	furo quadrado	sem furo transversal com furo transversal	80 100 125 160	24 28 30 34	16 20 26	- M6	71,1 87,4 110,5 114,5	49,1 61,4 82,5	22 26 28 32	13,4 16 15,8 19,6	- 7,5	100 124 153 190	10 12 14 17				Reset
Código do artigo	Versão 1	Versão 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	CAD	Aces.	Preço	Encomendar
K2075.4110	furo quadrado	sem furo transversal	80	24	16	-	71,1	49,1	22	13,4	-	100	10			sob consulta
K2075.4212	furo quadrado	sem furo transversal	100	28	20	-	87,4	61,4	26	16	-	124	12			sob consulta
K2075.4314	furo quadrado	sem furo transversal	125	30	26	-	110,5	82,5	28	15,8	-	153	14			sob consulta
K2075.4417	furo quadrado	sem furo transversal	160	34	26	-	114,5	82,5	32	19,6	-	190	17			sob consulta
K2075.41106	furo quadrado	com furo transversal	80	24	16	M6	71,1	49,1	22	13,4	7,5	100	10			sob consulta
K2075.42126	furo quadrado	com furo transversal	100	28	20	M6	87,4	61,4	26	16	7,5	124	12			sob consulta
K2075.43146	furo quadrado	com furo transversal	125	30	26	M6	110,5	82,5	28	15,8	7,5	153	14			sob consulta
K2075.44176	furo quadrado	com furo transversal	160	34	26	M6	114,5	82,5	32	19,6	7,5	190	17			sob consulta
