K0124 inchAlavanca de aperto em aço inoxidável polido ou jateado... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Cabo da alavanca de fundição de precisão 1.4308 (corresponde ao AISI 304).
Demais peças de aço 1.4305 (corresponde a AISI 303). Versão:Cabo da alavanca com polimento eletrolítico ou jateado.
Peças de aço com superfícies sem tratamento.Indicação para encomenda:a partir de 70 mm de comprimento dos parafusos estas são fabricadas com 60 mm de comprimento.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos, cores adicionais, bem como versões especiais.

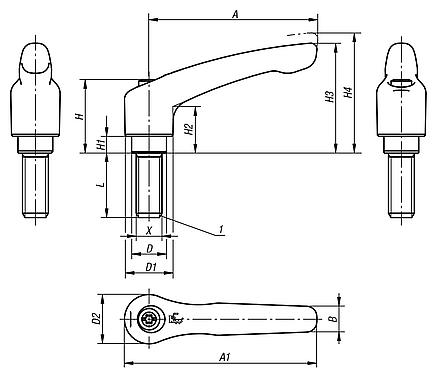

A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Indicação de desenho:1) Ponta cônica DIN EN ISO 4753 DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Cor
do corpo
básico | Tamanho | X | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Quantidade
de dentes
| L | CAD | Aces. | Preço | Encomendar |
|---|
| K0124.1A0X10 | com polimento eletrolítico | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 10 |  | | sob consulta | | | K0124.1A0X15 | com polimento eletrolítico | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 15 | | | sob consulta | | | K0124.1A0X20 | com polimento eletrolítico | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 20 | | | sob consulta | | | K0124.1A0X25 | com polimento eletrolítico | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 25 | | | sob consulta | | | K0124.1A1X10 | com polimento eletrolítico | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 10 | | | sob consulta | | | K0124.1A1X15 | com polimento eletrolítico | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 15 | | | sob consulta | | | K0124.1A1X20 | com polimento eletrolítico | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 20 | | | sob consulta | | | K0124.1A1X25 | com polimento eletrolítico | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 25 | | | sob consulta | | | K0124.1A2X10 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 10 | | | sob consulta | | | K0124.1A2X15 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 15 | | | sob consulta | | | K0124.1A2X20 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 20 | | | sob consulta | | | K0124.1A2X25 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 25 | | | sob consulta | | | K0124.1A2X30 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 30 | | | sob consulta | | | K0124.1A2X40 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 40 | | | sob consulta | | | K0124.1A2X50 | com polimento eletrolítico | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 50 | | | sob consulta | | | K0124.2A2X15 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 15 | | | sob consulta | | | K0124.2A2X20 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 20 | | | sob consulta | | | K0124.2A2X25 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 25 | | | sob consulta | | | K0124.2A2X30 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 30 | | | sob consulta | | | K0124.2A2X40 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 40 | | | sob consulta | | | K0124.2A2X50 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 50 | | | sob consulta | | | K0124.2A2X60 | com polimento eletrolítico | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 60 | | | sob consulta | | | K0124.2A3X15 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 15 | | | sob consulta | | | K0124.2A3X20 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 20 | | | sob consulta | | | K0124.2A3X25 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 25 | | | sob consulta | | | K0124.2A3X30 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 30 | | | sob consulta | | | K0124.2A3X40 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 40 | | | sob consulta | | | K0124.2A3X50 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 50 | | | sob consulta | | | K0124.2A3X60 | com polimento eletrolítico | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 60 | | | sob consulta | | | K0124.2A4X20 | com polimento eletrolítico | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 20 | | | sob consulta | | | K0124.2A4X25 | com polimento eletrolítico | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 25 | | | sob consulta | | | K0124.2A4X30 | com polimento eletrolítico | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 30 | | | sob consulta | | | K0124.2A4X40 | com polimento eletrolítico | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 40 | | | sob consulta | | | K0124.2A4X50 | com polimento eletrolítico | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 50 | | | sob consulta | | | K0124.2A4X60 | com polimento eletrolítico | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 60 | | | sob consulta | | | K0124.3A3X20 | com polimento eletrolítico | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 20 | | | sob consulta | | | K0124.3A3X25 | com polimento eletrolítico | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 25 | | | sob consulta | | | K0124.3A3X30 | com polimento eletrolítico | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 30 | | | sob consulta | | | K0124.3A3X40 | com polimento eletrolítico | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 40 | | | sob consulta | | | K0124.3A3X50 | com polimento eletrolítico | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 50 | | | sob consulta | | | K0124.3A3X60 | com polimento eletrolítico | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 60 | | | sob consulta | | | K0124.3A4X20 | com polimento eletrolítico | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 20 | | | sob consulta | | | K0124.3A4X25 | com polimento eletrolítico | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 25 | | | sob consulta | | | K0124.3A4X30 | com polimento eletrolítico | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 30 | | | sob consulta | | | K0124.3A4X40 | com polimento eletrolítico | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 40 | | | sob consulta | | | K0124.3A4X50 | com polimento eletrolítico | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 50 | | | sob consulta | | | K0124.3A4X60 | com polimento eletrolítico | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 60 | | | sob consulta | | | K0124.4A5X25 | com polimento eletrolítico | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 25 | | | sob consulta | | | K0124.4A5X30 | com polimento eletrolítico | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 30 | | | sob consulta | | | K0124.4A5X40 | com polimento eletrolítico | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 40 | | | sob consulta | | | K0124.4A5X50 | com polimento eletrolítico | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 50 | | | sob consulta | | | K0124.4A5X60 | com polimento eletrolítico | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 60 | | | sob consulta | | | K0124.5A6X30 | com polimento eletrolítico | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 30 | | | sob consulta | | | K0124.5A6X40 | com polimento eletrolítico | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 40 | | | sob consulta | | | K0124.5A6X50 | com polimento eletrolítico | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 50 | | | sob consulta | | | K0124.5A6X60 | com polimento eletrolítico | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 60 | | | sob consulta | |
