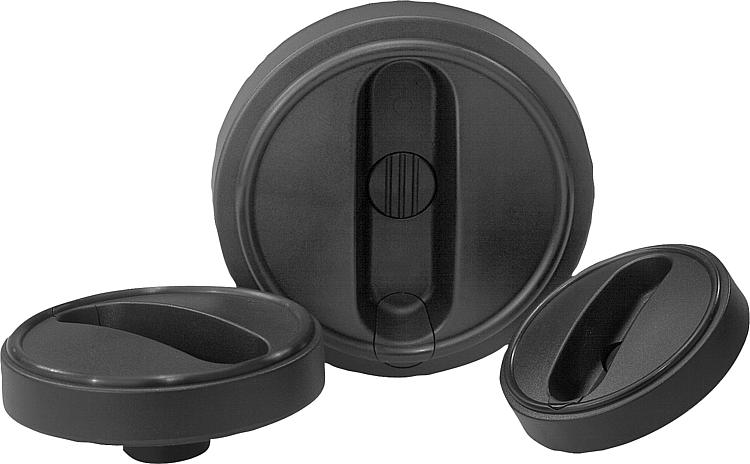

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Corpo básico do volante em termoplástico.
Cubo de aço com classe de resistência 5.8 ou aço inoxidável 1.4404.

Versão:Termoplástico cinza escuro.
Peças de aço brunidas.
Aço inoxidável, superfície sem tratamento.Indicação:A tampa de cobertura do cubo é fornecida desmontada.

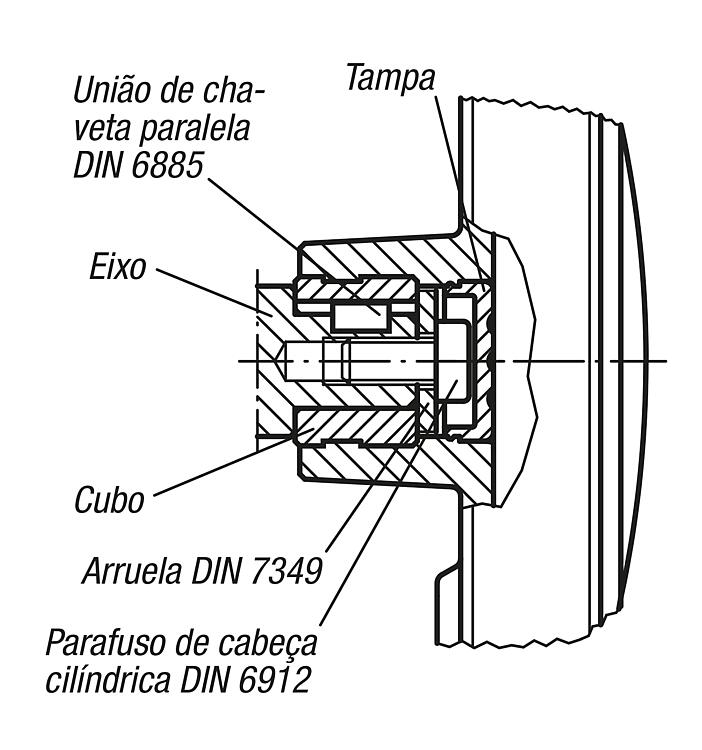

Os volantes podem ser fixados axialmente no eixo através de uma união por chaveta, usando um pino transversal ou por meio de um parafuso de cabeça cilíndrica DIN 6912 e uma arruela DIN 7349.
Nas versões com furo transversal, a fixação é realizada com o pino roscado parafusado ISO 4027 (DIN 914).Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0256 Volantes de plástico

402 kB

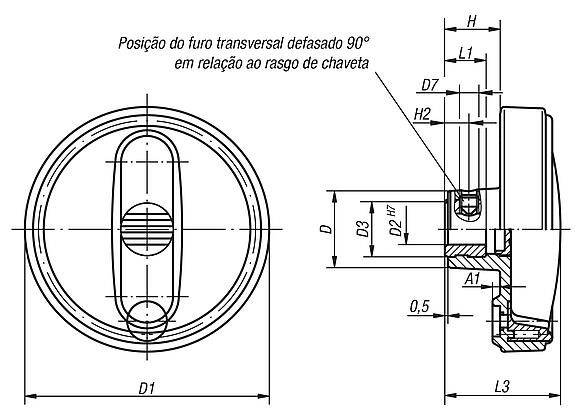

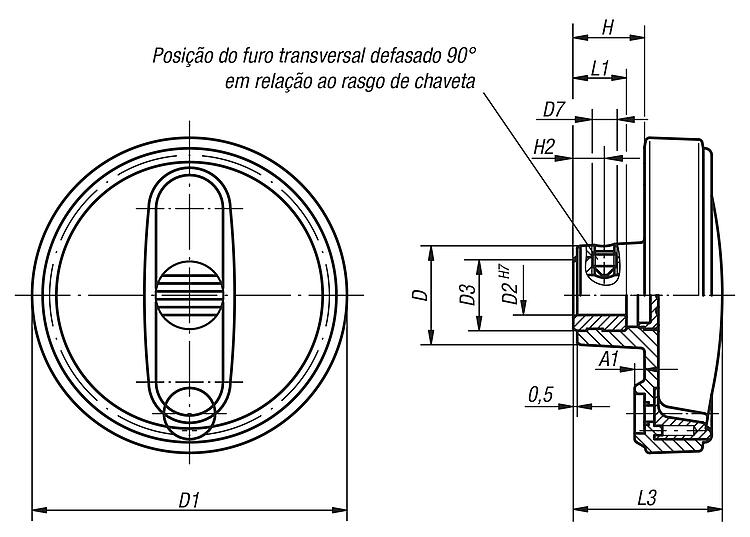

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Material dos componentes	D	D1	D2	D3	D7	A1	H	H2	L1	L3	B3	T	Preço
K0256.108008	furo de ajuste	sem furo transversal	aço	25	80	8H7	19	-	2,5	17,5	-	13	37,5	-	-	sob consulta
K0256.108010	furo de ajuste	sem furo transversal	aço	25	80	10H7	19	-	2,5	17,5	-	13	37,5	-	-	sob consulta
K0256.108012	furo de ajuste	sem furo transversal	aço	25	80	12H7	19	-	2,5	17,5	-	13	37,5	-	-	sob consulta
K0256.210010	furo de ajuste	sem furo transversal	aço	28	100	10H7	19	-	3	20	-	13	44	-	-	sob consulta
K0256.210012	furo de ajuste	sem furo transversal	aço	28	100	12H7	19	-	3	20	-	13	44	-	-	sob consulta
K0256.312512	furo de ajuste	sem furo transversal	aço	35	125	12H7	25	-	4	23,5	-	18,5	53	-	-	sob consulta
K0256.312514	furo de ajuste	sem furo transversal	aço	35	125	14H7	25	-	4	23,5	-	18,5	53	-	-	sob consulta
K0256.312516	furo de ajuste	sem furo transversal	aço	35	125	16H7	25	-	4	23,5	-	18,5	53	-	-	sob consulta
K0256.416014	furo de ajuste	sem furo transversal	aço	45	160	14H7	25	-	5,6	28	-	18,5	64,5	-	-	sob consulta
K0256.416016	furo de ajuste	sem furo transversal	aço	45	160	16H7	25	-	5,6	28	-	18,5	64,5	-	-	sob consulta

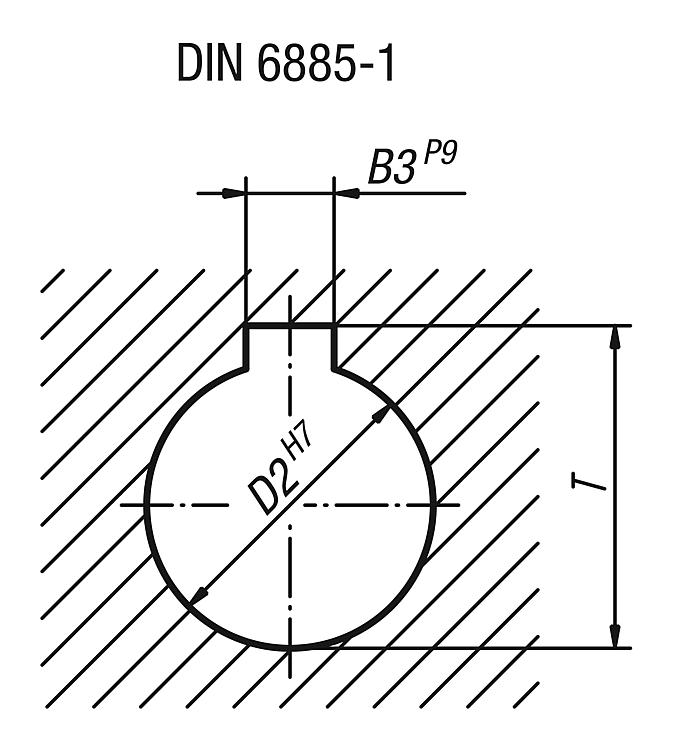

K0256.10800802	furo de ajuste com ranhura	sem furo transversal	aço	25	80	8H7	19	-	2,5	17,5	-	13	37,5	2	9	sob consulta
K0256.10801003	furo de ajuste com ranhura	sem furo transversal	aço	25	80	10H7	19	-	2,5	17,5	-	13	37,5	3	11,4	sob consulta
K0256.10801204	furo de ajuste com ranhura	sem furo transversal	aço	25	80	12H7	19	-	2,5	17,5	-	13	37,5	4	13,8	sob consulta
K0256.21001003	furo de ajuste com ranhura	sem furo transversal	aço	28	100	10H7	19	-	3	20	-	13	44	3	11,4	sob consulta
K0256.21001204	furo de ajuste com ranhura	sem furo transversal	aço	28	100	12H7	19	-	3	20	-	13	44	4	13,8	sob consulta
K0256.31251204	furo de ajuste com ranhura	sem furo transversal	aço	35	125	12H7	25	-	4	23,5	-	18,5	53	4	13,8	sob consulta
K0256.31251405	furo de ajuste com ranhura	sem furo transversal	aço	35	125	14H7	25	-	4	23,5	-	18,5	53	5	16,3	sob consulta
K0256.31251605	furo de ajuste com ranhura	sem furo transversal	aço	35	125	16H7	25	-	4	23,5	-	18,5	53	5	18,3	sob consulta
K0256.41601405	furo de ajuste com ranhura	sem furo transversal	aço	45	160	14H7	25	-	5,6	28	-	18,5	64,5	5	16,3	sob consulta
K0256.41601605	furo de ajuste com ranhura	sem furo transversal	aço	45	160	16H7	25	-	5,6	28	-	18,5	64,5	5	18,3	sob consulta
K0256.1080086	furo de ajuste	com furo transversal	aço	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	sob consulta
K0256.1080106	furo de ajuste	com furo transversal	aço	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	sob consulta
K0256.1080126	furo de ajuste	com furo transversal	aço	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	sob consulta
K0256.2100106	furo de ajuste	com furo transversal	aço	28	100	10H7	19	M6	3	20	7,5	13	44	-	-	sob consulta
K0256.2100126	furo de ajuste	com furo transversal	aço	28	100	12H7	19	M6	3	20	7,5	13	44	-	-	sob consulta
K0256.3125126	furo de ajuste	com furo transversal	aço	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	-	-	sob consulta
K0256.3125146	furo de ajuste	com furo transversal	aço	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	-	-	sob consulta
K0256.3125166	furo de ajuste	com furo transversal	aço	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	-	-	sob consulta
K0256.4160146	furo de ajuste	com furo transversal	aço	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	sob consulta
K0256.4160166	furo de ajuste	com furo transversal	aço	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	sob consulta
K0256.108008026	furo de ajuste com ranhura	com furo transversal	aço	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	2	9	sob consulta
K0256.108010036	furo de ajuste com ranhura	com furo transversal	aço	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	3	11,4	sob consulta
K0256.108012046	furo de ajuste com ranhura	com furo transversal	aço	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	4	13,8	sob consulta
K0256.210010036	furo de ajuste com ranhura	com furo transversal	aço	28	100	10H7	19	M6	3	20	7,5	13	44	3	11,4	sob consulta
K0256.210012046	furo de ajuste com ranhura	com furo transversal	aço	28	100	12H7	19	M6	3	20	7,5	13	44	4	13,8	sob consulta
K0256.312512046	furo de ajuste com ranhura	com furo transversal	aço	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	4	13,8	sob consulta
K0256.312514056	furo de ajuste com ranhura	com furo transversal	aço	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	5	16,3	sob consulta
K0256.312516056	furo de ajuste com ranhura	com furo transversal	aço	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	5	18,3	sob consulta
K0256.416014056	furo de ajuste com ranhura	com furo transversal	aço	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	5	16,3	sob consulta
K0256.416016056	furo de ajuste com ranhura	com furo transversal	aço	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	5	18,3	sob consulta
K0256.0108008	furo de ajuste	sem furo transversal	aço inoxidável	25	80	8H7	19	-	2,5	17,5	-	13	37,5	-	-	sob consulta
K0256.0108010	furo de ajuste	sem furo transversal	aço inoxidável	25	80	10H7	19	-	2,5	17,5	-	13	37,5	-	-	sob consulta
K0256.0108012	furo de ajuste	sem furo transversal	aço inoxidável	25	80	12H7	19	-	2,5	17,5	-	13	37,5	-	-	sob consulta
K0256.0210010	furo de ajuste	sem furo transversal	aço inoxidável	28	100	10H7	19	-	3	20	-	13	44	-	-	sob consulta
K0256.0210012	furo de ajuste	sem furo transversal	aço inoxidável	28	100	12H7	19	-	3	20	-	13	44	-	-	sob consulta
K0256.0312512	furo de ajuste	sem furo transversal	aço inoxidável	35	125	12H7	25	-	4	23,5	-	18,5	53	-	-	sob consulta
K0256.0312514	furo de ajuste	sem furo transversal	aço inoxidável	35	125	14H7	25	-	4	23,5	-	18,5	53	-	-	sob consulta
K0256.0312516	furo de ajuste	sem furo transversal	aço inoxidável	35	125	16H7	25	-	4	23,5	-	18,5	53	-	-	sob consulta
K0256.0416014	furo de ajuste	sem furo transversal	aço inoxidável	45	160	14H7	25	-	5,6	28	-	18,5	64,5	-	-	sob consulta
K0256.0416016	furo de ajuste	sem furo transversal	aço inoxidável	45	160	16H7	25	-	5,6	28	-	18,5	64,5	-	-	sob consulta
K0256.010800802	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	25	80	8H7	19	-	2,5	17,5	-	13	37,5	2	9	sob consulta
K0256.010801003	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	25	80	10H7	19	-	2,5	17,5	-	13	37,5	3	11,4	sob consulta
K0256.010801204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	25	80	12H7	19	-	2,5	17,5	-	13	37,5	4	13,8	sob consulta
K0256.021001003	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	28	100	10H7	19	-	3	20	-	13	44	3	11,4	sob consulta
K0256.021001204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	28	100	12H7	19	-	3	20	-	13	44	4	13,8	sob consulta
K0256.031251204	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	35	125	12H7	25	-	4	23,5	-	18,5	53	4	13,8	sob consulta
K0256.031251405	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	35	125	14H7	25	-	4	23,5	-	18,5	53	5	16,3	sob consulta
K0256.031251605	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	35	125	16H7	25	-	4	23,5	-	18,5	53	5	18,3	sob consulta
K0256.041601405	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	45	160	14H7	25	-	5,6	28	-	18,5	64,5	5	16,3	sob consulta
K0256.041601605	furo de ajuste com ranhura	sem furo transversal	aço inoxidável	45	160	16H7	25	-	5,6	28	-	18,5	64,5	5	18,3	sob consulta
K0256.01080086	furo de ajuste	com furo transversal	aço inoxidável	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	sob consulta
K0256.01080106	furo de ajuste	com furo transversal	aço inoxidável	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	sob consulta
K0256.01080126	furo de ajuste	com furo transversal	aço inoxidável	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	sob consulta
K0256.02100106	furo de ajuste	com furo transversal	aço inoxidável	28	100	10H7	19	M6	3	20	7,5	13	44	-	-	sob consulta
K0256.02100126	furo de ajuste	com furo transversal	aço inoxidável	28	100	12H7	19	M6	3	20	7,5	13	44	-	-	sob consulta
K0256.03125126	furo de ajuste	com furo transversal	aço inoxidável	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	-	-	sob consulta
K0256.03125146	furo de ajuste	com furo transversal	aço inoxidável	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	-	-	sob consulta
K0256.03125166	furo de ajuste	com furo transversal	aço inoxidável	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	-	-	sob consulta
K0256.04160146	furo de ajuste	com furo transversal	aço inoxidável	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	sob consulta
K0256.04160166	furo de ajuste	com furo transversal	aço inoxidável	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	sob consulta
K0256.0108008026	furo de ajuste com ranhura	com furo transversal	aço inoxidável	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	2	9	sob consulta
K0256.0108010036	furo de ajuste com ranhura	com furo transversal	aço inoxidável	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	3	11,4	sob consulta
K0256.0108012046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	4	13,8	sob consulta
K0256.0210010036	furo de ajuste com ranhura	com furo transversal	aço inoxidável	28	100	10H7	19	M6	3	20	7,5	13	44	3	11,4	sob consulta
K0256.0210012046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	28	100	12H7	19	M6	3	20	7,5	13	44	4	13,8	sob consulta
K0256.0312512046	furo de ajuste com ranhura	com furo transversal	aço inoxidável	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	4	13,8	sob consulta
K0256.0312514056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	5	16,3	sob consulta
K0256.0312516056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	5	18,3	sob consulta
K0256.0416014056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	5	16,3	sob consulta
K0256.0416016056	furo de ajuste com ranhura	com furo transversal	aço inoxidável	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	5	18,3	sob consulta
