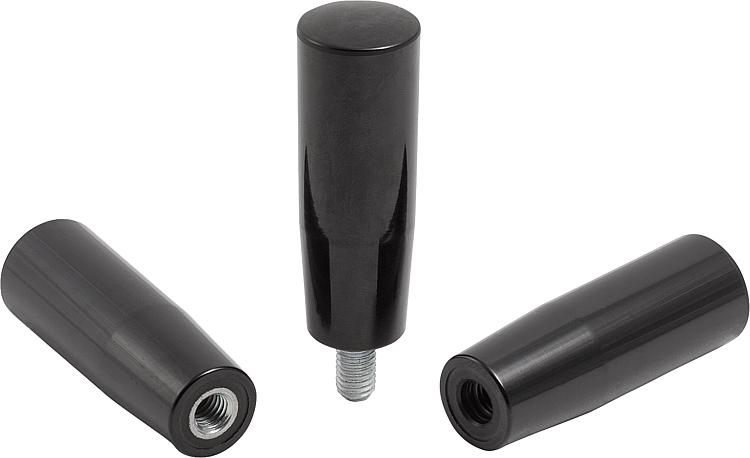

Cabos cônicos de plástico (duroplástico), inserto roscado de aço...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Cabos cônicos de plástico (duroplástico), inserto roscado de aço zincado

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha e pino roscado de aço zincado.Versão:peça altamente polida.Sob consulta:Cores adicionais.Indicação de desenho:

Forma C: rosca prensada
Forma E: bucha roscada

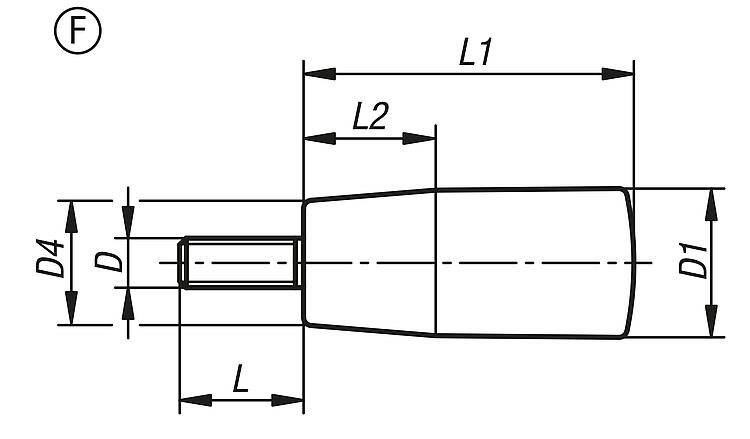

Forma F: rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1202 Cabos cônicos de plástico (duroplástico), inserto roscado de aço zincado

111 kB

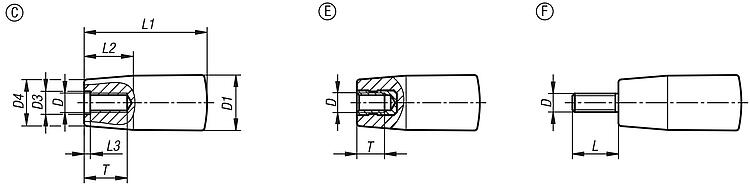

Desenhos (visão geral)

Cabos cônicos de plástico (duroplástico) com rosca moldada, forma C

mais informações

Desenhos

Cabos cônicos de plástico (duroplástico) com rosca moldada, forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	D4	L1	L2	L3	T	Preço
K1202.10618	C	M6	18	6,2	15	40	16	2	14	sob consulta
K1202.10818	C	M8	18	8,5	15	40	16	2	18	sob consulta
K1202.10823	C	M8	23	8,5	19	65	24	2	18	sob consulta
K1202.11028	C	M10	28	10,5	22	90	32	3,5	22	sob consulta

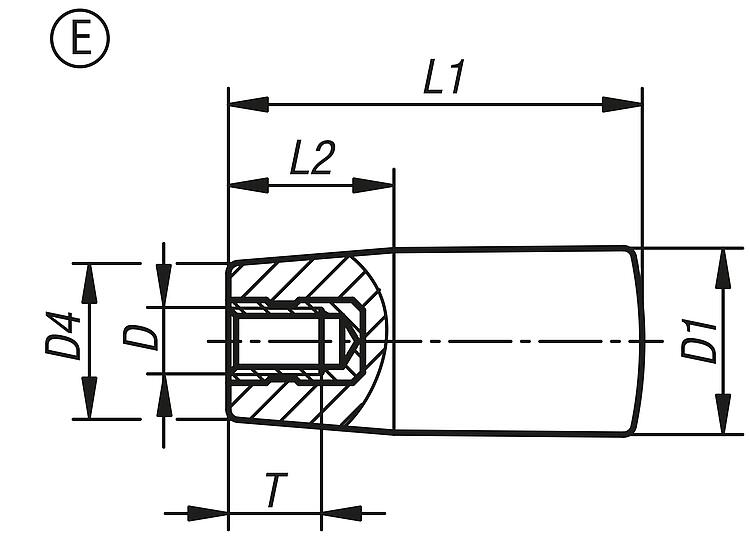

Alças de cone de plástico (duroplástico) com bucha roscada, aço zincado, forma E

mais informações

Desenhos

Alças de cone de plástico (duroplástico) com bucha roscada, aço zincado, forma E

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D4	L1	L2	T	Preço
K1202.20518	E	M5	18	15	40	16	7,5	sob consulta
K1202.20618	E	M6	18	15	40	16	9	sob consulta
K1202.20823	E	M8	23	19	65	24	12	sob consulta
K1202.20828	E	M8	28	22	90	32	12	sob consulta
K1202.21028	E	M10	28	22	90	32	15	sob consulta
