Volantes de chapa de aço

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Volantes de chapa de aço

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

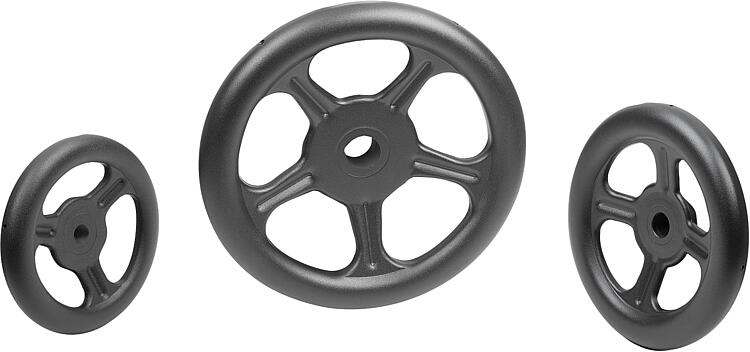

DescriçãoMaterial:Aço.Versão:revestido a pó preto RAL 9005.Indicação:Estrutura fabricada de chapa de aço.
Cubo soldado.

Forma A: 3 raios
Forma B: 4 raios
Forma C: 5 raiosParticularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1875 Volantes de chapa de aço

186 kB

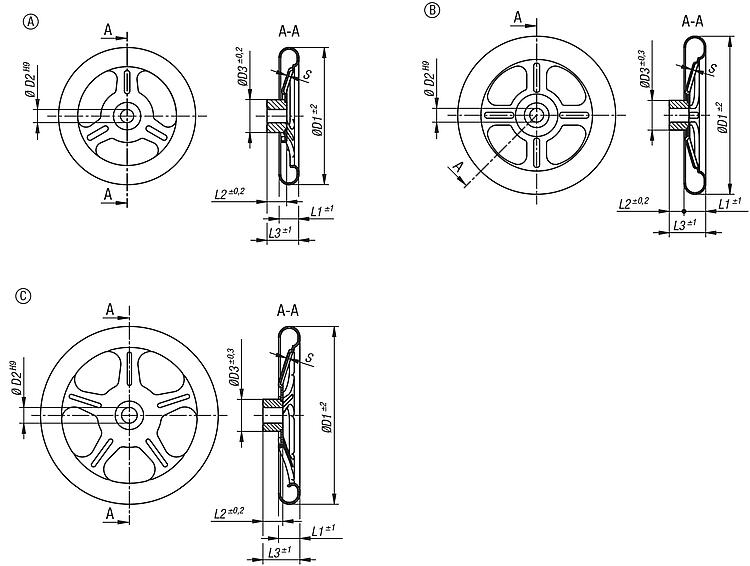

Desenhos (visão geral)

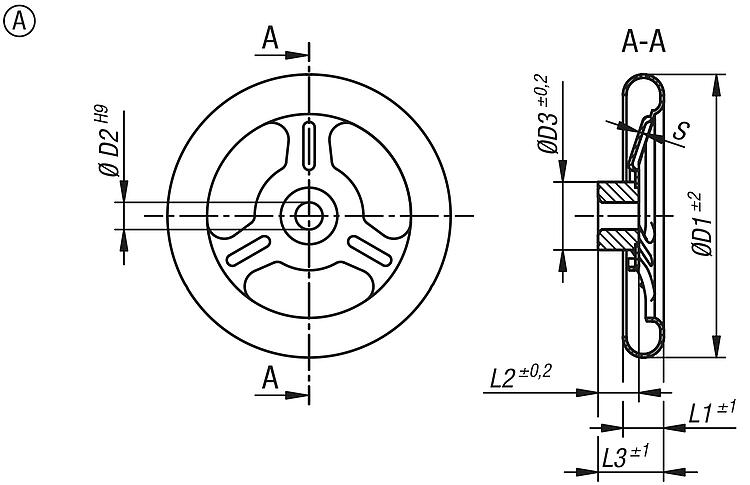

Volantes de chapa de aço, forma A, 3 raios

mais informações

Desenhos

Volantes de chapa de aço, forma A, 3 raios

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	D1	D2	D3	L1	L2	L3	S	Quantidade de raios	CAD	Aces.	Preço	Encomendar
K1875.0125X12	A	3 raios	125	12H9	30	18	18	29	1,5	3			sob consulta
K1875.0125X14	A	3 raios	125	14H9	30	18	18	29	1,5	3			sob consulta

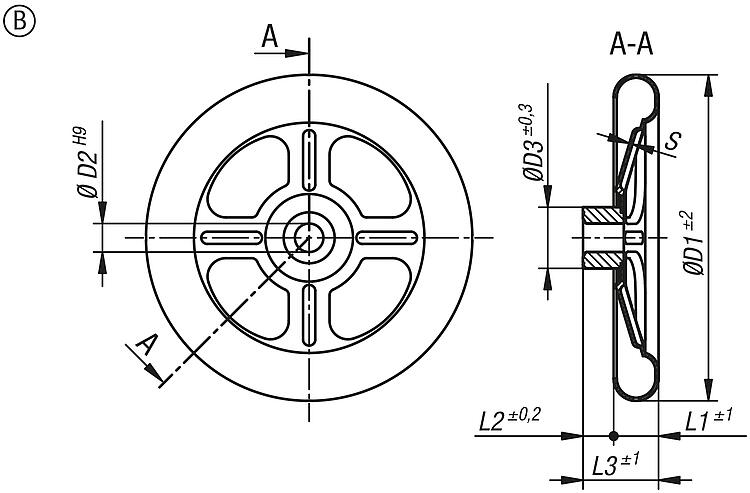

Volantes de chapa de aço, forma B, 4 raios

mais informações

Desenhos

Volantes de chapa de aço, forma B, 4 raios

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	D1	D2	D3	L1	L2	L3	S	Quantidade de raios	Preço
K1875.0160X14	B	4 raios	160	14H9	30	22	20	37	1,5	4	sob consulta
K1875.0160X16	B	4 raios	160	16H9	30	22	20	37	1,5	4	sob consulta
K1875.0200X18	B	4 raios	200	18H9	40	22	24	46	2	4	sob consulta
K1875.0200X22	B	4 raios	200	22H9	40	22	24	46	2	4	sob consulta

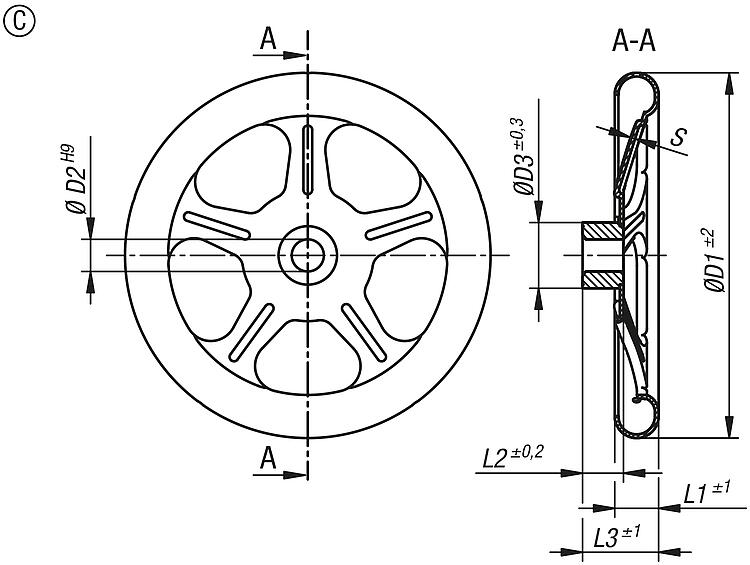

Volantes de chapa de aço, forma C, 5 raios

mais informações

Desenhos

Volantes de chapa de aço, forma C, 5 raios

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	D1	D2	D3	L1	L2	L3	S	Quantidade de raios	Preço
K1875.0250X22	C	5 raios	250	22H9	45	30	28	52	2,5	5	sob consulta
K1875.0250X26	C	5 raios	250	26H9	45	30	28	52	2,5	5	sob consulta
K1875.0315X26	C	5 raios	315	26H9	55	35	33	64	2,5	5	sob consulta
K1875.0315X30	C	5 raios	315	30H9	55	35	33	64	2,5	5	sob consulta
K1875.0400X30	C	5 raios	400	30H9	65	40	38	82	3	5	sob consulta
