Manivelas com cabo cilíndrico de segurança

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Manivelas com cabo cilíndrico de segurança

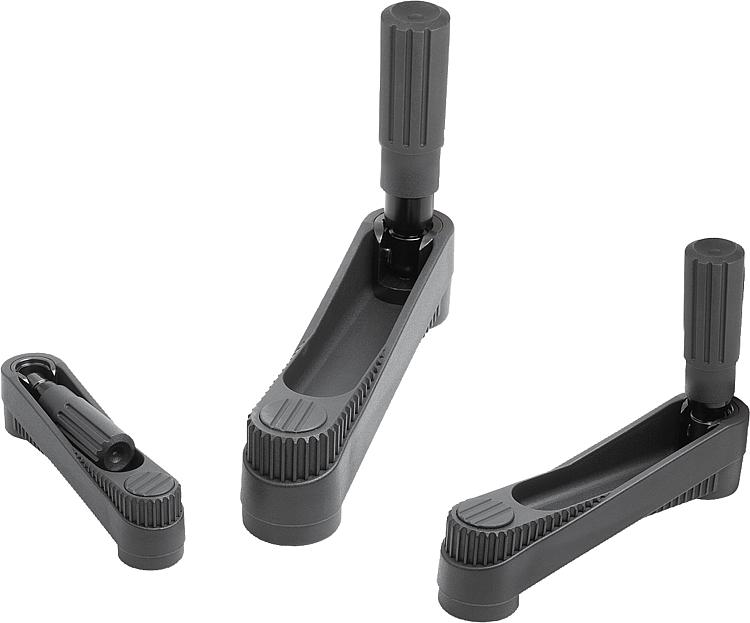

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Manivela termoplástica
Cabo cilíndrico de termoplástico e aço.Versão:Termoplástico cinza escuro.
Peças de aço brunidas.Indicação:A tampa de cobertura do cubo é fornecida desmontada. As manivelas podem ser fixadas axialmente ao eixo através de união por chaveta, utilizando um pino transversal ou por meio de um parafuso cilíndrico DIN 6912 e uma arruela DIN 7349. Para colocar o cabo cilíndrico de segurança na posição de comando, devem ser executados dois procedimentos de ajuste:

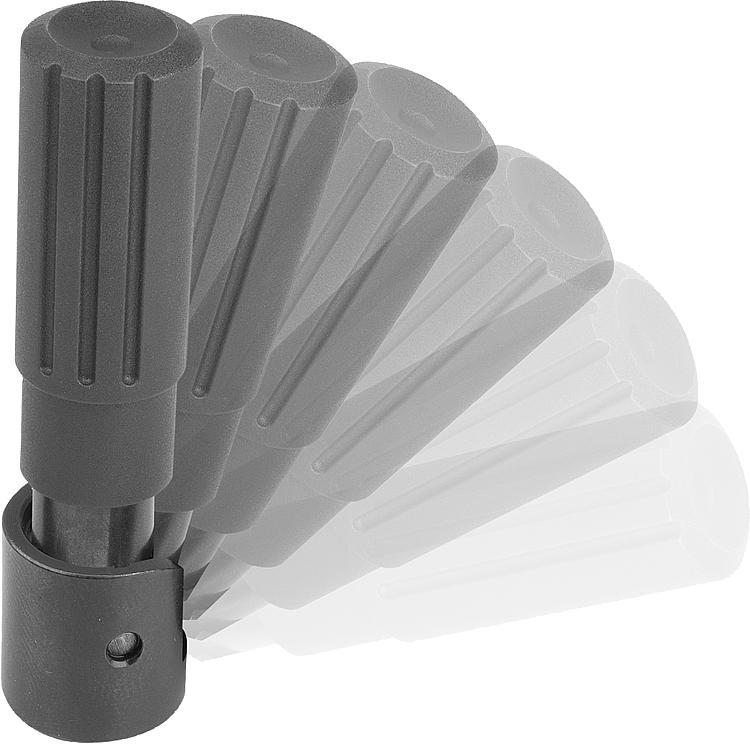

– Gire o cabo em torno do eixo rotativo até o batente (90°).
– Pressione o cabo na direção axial até o ponto de travamento.
A forma mais cômoda de girar a manivela na posição pressionada é através do cabo cilíndrico. O movimento de retorno automático é efetuado após soltar o cabo.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafusado.
Acessórios:Parafusos cilíndricos K1160 com sextavado interno,
cabeça baixa DIN 6912.Indicação de desenho:

1) Posição do furo transversal deslocada 90° em relação ao rasgo de chaveta

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0268 Manivelas com cabo cilíndrico de segurança

541 kB

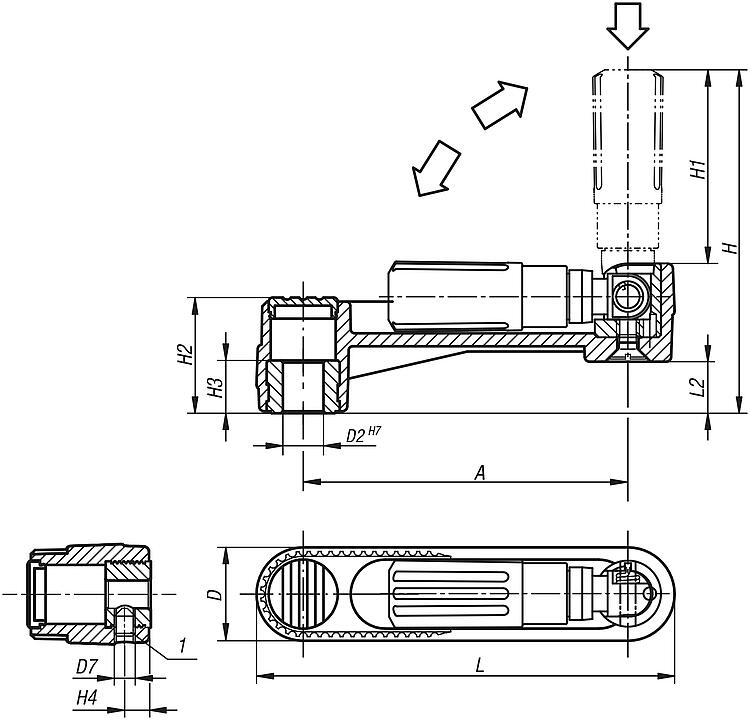

Desenhos (visão geral)

Manivelas com cabo cilíndrico de segurança, furo de ajuste sem ranhura

mais informações

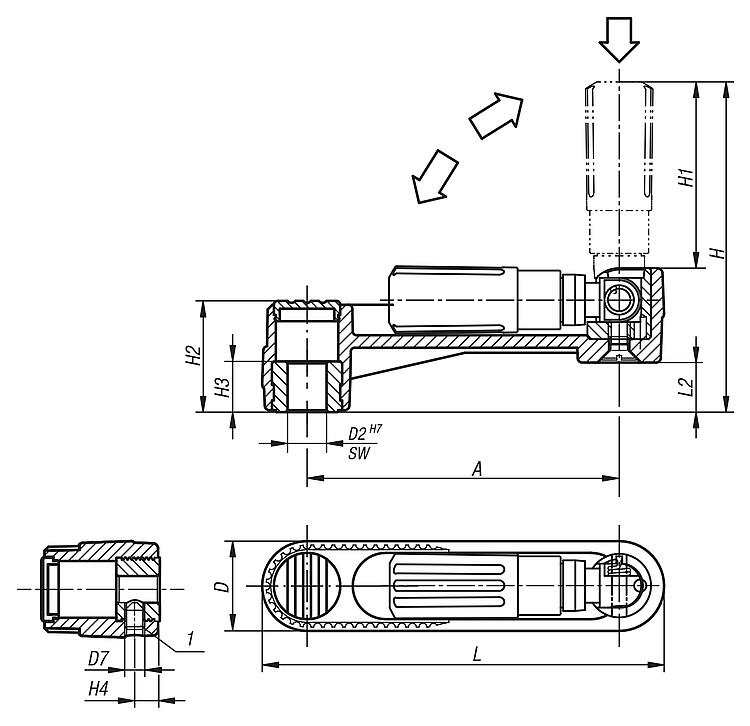

Desenhos

Manivelas com cabo cilíndrico de segurança, furo de ajuste sem ranhura

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Material dos componentes	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Preço
K0268.1108	furo de ajuste	sem furo transversal	termoplástico	80	24	8	-	84,2	47,5	28,5	13	-	104	12,7	sob consulta
K0268.1110	furo de ajuste	sem furo transversal	termoplástico	80	24	10	-	84,2	47,5	28,5	13	-	104	12,7	sob consulta
K0268.1210	furo de ajuste	sem furo transversal	termoplástico	100	29	10	-	104,2	58,5	35,5	13	-	129	15,7	sob consulta
K0268.1212	furo de ajuste	sem furo transversal	termoplástico	100	29	12	-	104,2	58,5	35,5	13	-	129	15,7	sob consulta
K0268.1312	furo de ajuste	sem furo transversal	termoplástico	125	36	12	-	139	82	44	18,5	-	161	19,5	sob consulta
K0268.1314	furo de ajuste	sem furo transversal	termoplástico	125	36	14	-	139	82	44	18,5	-	161	19,5	sob consulta
K0268.11086	furo de ajuste	com furo transversal	termoplástico	80	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	sob consulta
K0268.11106	furo de ajuste	com furo transversal	termoplástico	80	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	sob consulta
K0268.12106	furo de ajuste	com furo transversal	termoplástico	100	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	sob consulta
K0268.12126	furo de ajuste	com furo transversal	termoplástico	100	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	sob consulta
K0268.13126	furo de ajuste	com furo transversal	termoplástico	125	36	12	M6	139	82	44	18,5	7,5	161	19,5	sob consulta
K0268.13146	furo de ajuste	com furo transversal	termoplástico	125	36	14	M6	139	82	44	18,5	7,5	161	19,5	sob consulta

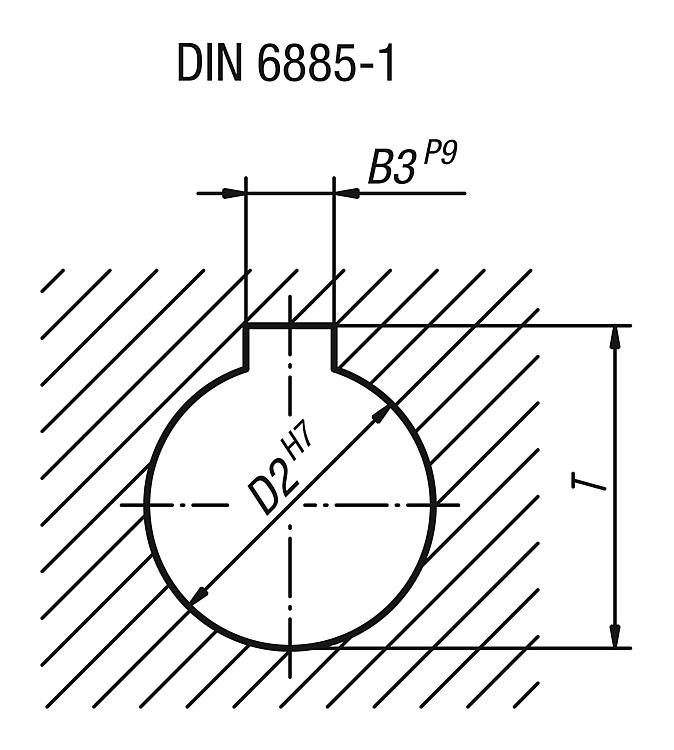

Manivelas com cabo cilíndrico de segurança, furo de ajuste com ranhura

mais informações

Desenhos

Manivelas com cabo cilíndrico de segurança, furo de ajuste com ranhura

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Material dos componentes	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Preço
K0268.110802	furo de ajuste com ranhura	sem furo transversal	termoplástico	80	2	24	8	-	84,2	47,5	28,5	13	-	104	12,7	9	sob consulta
K0268.111003	furo de ajuste com ranhura	sem furo transversal	termoplástico	80	3	24	10	-	84,2	47,5	28,5	13	-	104	12,7	11,4	sob consulta
K0268.121003	furo de ajuste com ranhura	sem furo transversal	termoplástico	100	3	29	10	-	104,2	58,5	35,5	13	-	129	15,7	11,4	sob consulta
K0268.121204	furo de ajuste com ranhura	sem furo transversal	termoplástico	100	4	29	12	-	104,2	58,5	35,5	13	-	129	15,7	13,8	sob consulta
K0268.131204	furo de ajuste com ranhura	sem furo transversal	termoplástico	125	4	36	12	-	139	82	44	18,5	-	161	19,5	13,8	sob consulta
K0268.131405	furo de ajuste com ranhura	sem furo transversal	termoplástico	125	5	36	14	-	139	82	44	18,5	-	161	19,5	16,3	sob consulta
K0268.1108026	furo de ajuste com ranhura	com furo transversal	termoplástico	80	2	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	9	sob consulta
K0268.1110036	furo de ajuste com ranhura	com furo transversal	termoplástico	80	3	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	11,4	sob consulta
K0268.1210036	furo de ajuste com ranhura	com furo transversal	termoplástico	100	3	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	11,4	sob consulta
K0268.1212046	furo de ajuste com ranhura	com furo transversal	termoplástico	100	4	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	13,8	sob consulta
K0268.1312046	furo de ajuste com ranhura	com furo transversal	termoplástico	125	4	36	12	M6	139	82	44	18,5	7,5	161	19,5	13,8	sob consulta
K0268.1314056	furo de ajuste com ranhura	com furo transversal	termoplástico	125	5	36	14	M6	139	82	44	18,5	7,5	161	19,5	16,3	sob consulta

Manivelas com cabo cilíndrico de segurança, furo quadrado

mais informações

Desenhos

Manivelas com cabo cilíndrico de segurança, furo quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Material dos componentes	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Preço
K0268.2108	furo quadrado	sem furo transversal	termoplástico	80	24	-	84,2	47,5	28,5	13	-	104	12,7	8	sob consulta
K0268.2110	furo quadrado	sem furo transversal	termoplástico	80	24	-	84,2	47,5	28,5	13	-	104	12,7	10	sob consulta
K0268.2210	furo quadrado	sem furo transversal	termoplástico	100	29	-	104,2	58,5	35,5	13	-	129	15,7	10	sob consulta
K0268.2212	furo quadrado	sem furo transversal	termoplástico	100	29	-	104,2	58,5	35,5	13	-	129	15,7	12	sob consulta
K0268.2312	furo quadrado	sem furo transversal	termoplástico	125	36	-	139	82	44	18,5	-	161	19,5	12	sob consulta
K0268.2314	furo quadrado	sem furo transversal	termoplástico	125	36	-	139	82	44	18,5	-	161	19,5	14	sob consulta
K0268.21086	furo quadrado	com furo transversal	termoplástico	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	8	sob consulta
K0268.21106	furo quadrado	com furo transversal	termoplástico	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	10	sob consulta
K0268.22106	furo quadrado	com furo transversal	termoplástico	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	10	sob consulta
K0268.22126	furo quadrado	com furo transversal	termoplástico	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	12	sob consulta
K0268.23126	furo quadrado	com furo transversal	termoplástico	125	36	M6	139	82	44	18,5	7,5	161	19,5	12	sob consulta
K0268.23146	furo quadrado	com furo transversal	termoplástico	125	36	M6	139	82	44	18,5	7,5	161	19,5	14	sob consulta
