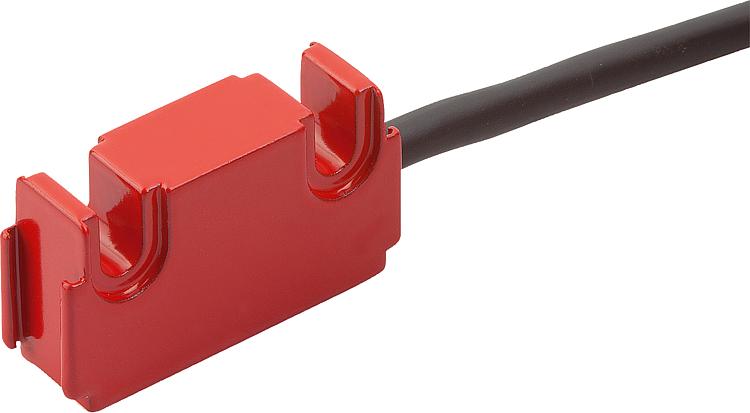

Sensores magnéticos, sensores passivos design em miniatura, interface IO-Link
Descrição do artigo/Imagens dos produtos

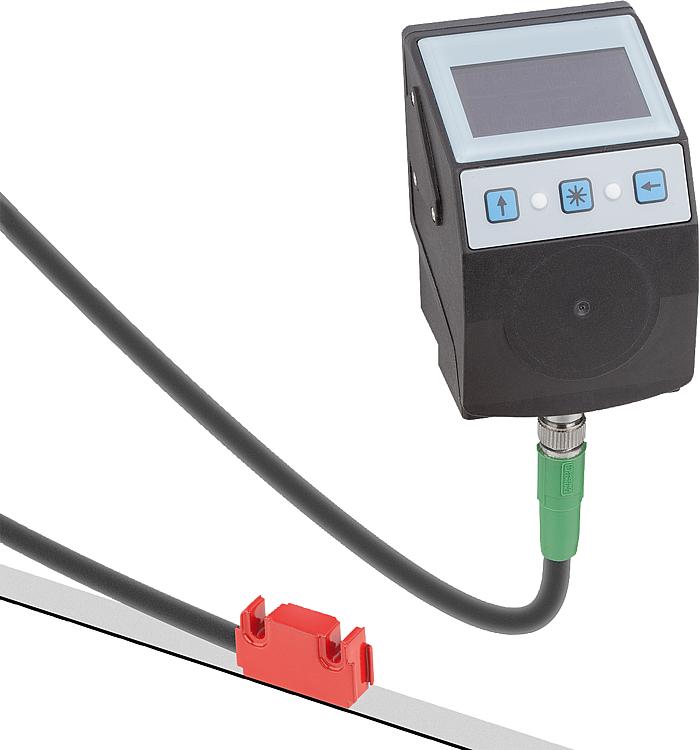

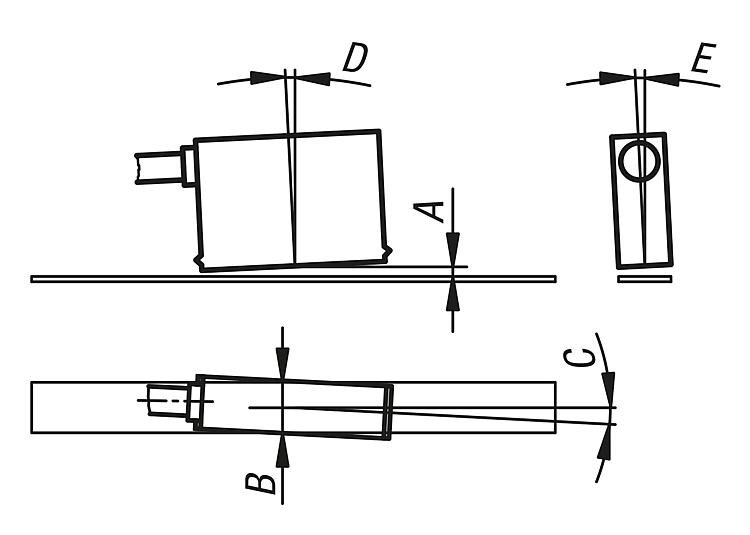

DescriçãoMaterial:Carcaça em alumínio. Revestimento dos cabos de poliuretano.Versão:Design compacto do sensor e conector. Conector de encaixe M8, de 6 polos, 1x pino (E15). Cabo de conexão de 6 fios ø 5,2 mm. Cabo com raio de curvatura >= 52 mm (dinâmico).Indicação:Funciona com fitas magnéticas K1663. A distância de leitura entre sensor e fita deve ser de 0,1 a 2 mm. A alimentação da tensão operacional e o consumo de corrente do sensor são realizados através da eletrônica subsequente. A precisão do sistema, a repetibilidade e velocidade de deslocação dependem igualmente da eletrônica subsequente. Conexão via plug nos indicadores de posição K1657.Dados técnicos:- Grau de proteção IP 67; EN 60529 (cabeça sensora) - Resistência ao choque 2000 m/s², 11 ms; EN 60068-2-27 - Resistência à vibração 200 m/s², 50 Hz…2 kHz; EN 60068-2-6Faixa de temperatura:- Temperatura ambiente 0…60 °C - Temperatura de armazenamento -10…70 °CMontagem:A montagem deve ser feita com base na “Informação para usuários” em anexo. A) Distância de leitura do sensor/fita ≤ 2 mm B) Desvio lateral ± 2 mm C) Desalinhamento ± 3° D) Inclinação longitudinal ± 1° E) Inclinação lateral ± 3°Acessórios:Indicadores de posição K1657. Fitas magnéticas K1663.Observar:Umidade relativa do ar 100%. Condensação permitida (cabeça sensora).Indicação de desenho:

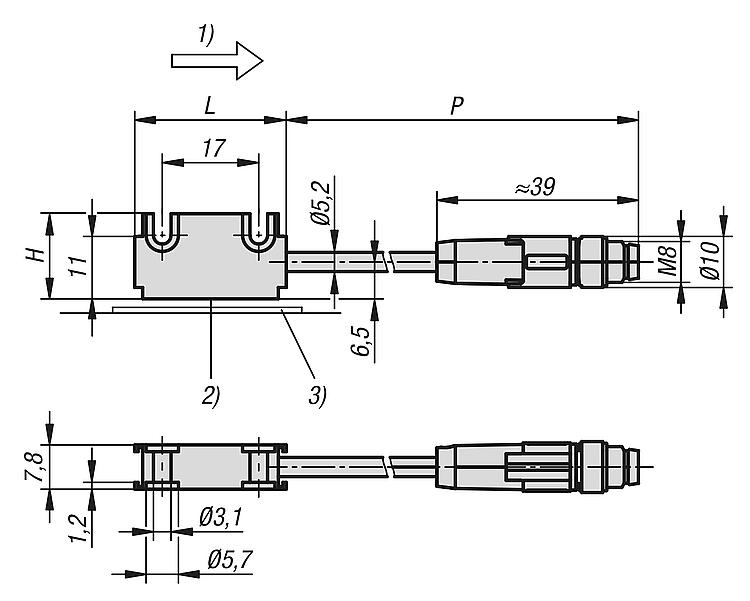

1) Seno antes do cosseno 2) Superfície de medição ativa 3) Fita magnética
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
