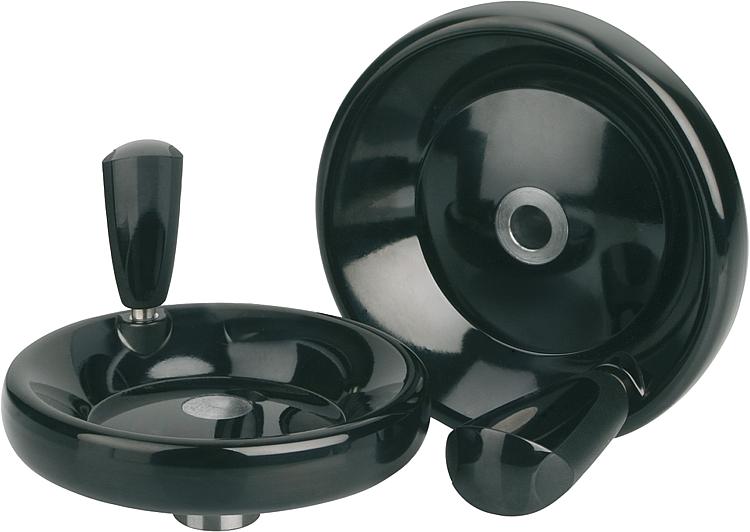

Volantes fechados com cabo giratório

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Volantes fechados com cabo giratório

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Duroplástico fenólico PF 31, preto.
Cubo em aço niquelado ou aço inoxidável 1.4305, com superfície sem tratamento.
Cabo giratório, peças em aço niquelado ou aço inoxidável 1.4305, com superfície sem tratamento.

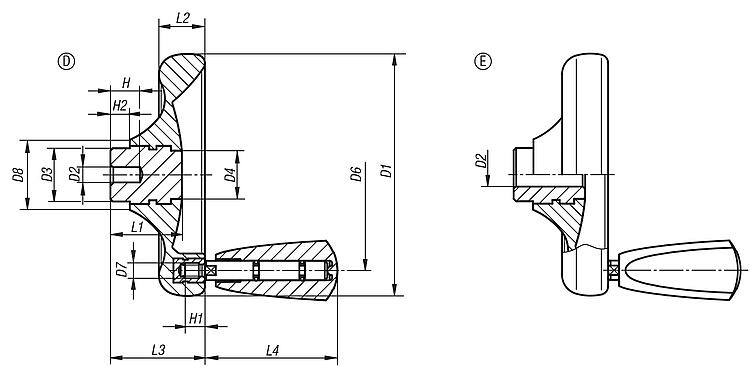

Versão:peça altamente polida.Indicação:O volante é fornecido com um cabo desmontado.Sob consulta:Tolerâncias de furos de ajustes adicionais.Indicação de desenho:

Forma D: pré-furado
Forma E: com furo de ajuste

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0164 Volantes fechados com cabo giratório

166 kB

Desenhos (visão geral)

Volantes fechados com cabo giratório, forma D, pré furados

mais informações

Desenhos

Volantes fechados com cabo giratório, forma D, pré furados

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material peças de aço	D1	D2	D3	D4	D6	D7	D8	H	H1	H2	L1	L2	L3	L4	Preço
K0164.0100X06	D	pré-furado	aço	100	6	22	20	79	M6	29	12	9	8	29,5	19	39	54,7	sob consulta
K0164.0125X08	D	pré-furado	aço	125	8	26	21	101	M6	34	15	9	8	34	24	46	54,7	sob consulta
K0164.0140X08	D	pré-furado	aço	140	8	30	25	110	M8	39	16	12	8	38,5	27	52	82,2	sob consulta
K0164.0160X10	D	pré-furado	aço	160	10	33	30	128	M8	43	20	12	8	41,3	30,1	57	82,2	sob consulta

Volantes fechados com cabo giratório, forma E, com furo de ajuste

mais informações

Desenhos

Volantes fechados com cabo giratório, forma E, com furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material peças de aço	D1	D2	D3	D4	D6	D7	D8	H1	H2	L1	L2	L3	L4	Preço
K0164.1100X10	E	com furo de ajuste	aço	100	10H8	22	20	79	M6	29	9	8	29,5	19	39	54,7	sob consulta
K0164.1125X12	E	com furo de ajuste	aço	125	12H8	26	21	101	M6	34	9	8	34	24	46	54,7	sob consulta
K0164.1140X14	E	com furo de ajuste	aço	140	14H8	30	25	110	M8	39	12	8	38,5	27	52	82,2	sob consulta
K0164.1160X16	E	com furo de ajuste	aço	160	16H8	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	sob consulta
K0164.1160X18	E	com furo de ajuste	aço	160	18H8	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	sob consulta

Volantes fechados com cabo giratório, peças de aço em aço inoxidável, forma D, pré-furado

mais informações

Desenhos

Volantes fechados com cabo giratório, peças de aço em aço inoxidável, forma D, pré-furado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material peças de aço	D1	D2	D3	D4	D6	D7	D8	H	H1	H2	L1	L2	L3	L4	Preço
K0164.2100X06	D	pré-furado	aço inoxidável 1.4305	100	6	22	20	79	M6	29	12	9	8	29,5	19	39	54,7	sob consulta
K0164.2125X08	D	pré-furado	aço inoxidável 1.4305	125	8	26	21	101	M6	34	15	9	8	34	24	46	54,7	sob consulta
K0164.2140X08	D	pré-furado	aço inoxidável 1.4305	140	8	30	25	110	M8	39	16	12	8	38,5	27	52	82,2	sob consulta
K0164.2160X10	D	pré-furado	aço inoxidável 1.4305	160	10	33	30	128	M8	43	20	12	8	41,3	30,1	57	82,2	sob consulta

Volantes fechados com cabo giratório, peças em aço inoxidável, forma E, com furo de ajuste

mais informações

Desenhos

Volantes fechados com cabo giratório, peças em aço inoxidável, forma E, com furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material peças de aço	D1	D2	D3	D4	D6	D7	D8	H1	H2	L1	L2	L3	L4	Preço
K0164.3100X10	E	com furo de ajuste	aço inoxidável 1.4305	100	10H7	22	20	79	M6	29	9	8	29,5	19	39	54,7	sob consulta
K0164.3125X12	E	com furo de ajuste	aço inoxidável 1.4305	125	12H7	26	21	101	M6	34	9	8	34	24	46	54,7	sob consulta
K0164.3140X14	E	com furo de ajuste	aço inoxidável 1.4305	140	14H7	30	25	110	M8	39	12	8	38,5	27	52	82,2	sob consulta
K0164.3160X16	E	com furo de ajuste	aço inoxidável 1.4305	160	16H7	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	sob consulta
K0164.3160X18	E	com furo de ajuste	aço inoxidável 1.4305	160	18H7	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	sob consulta
