Volantes DIN 950 de alumínio

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Volantes DIN 950 de alumínio

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

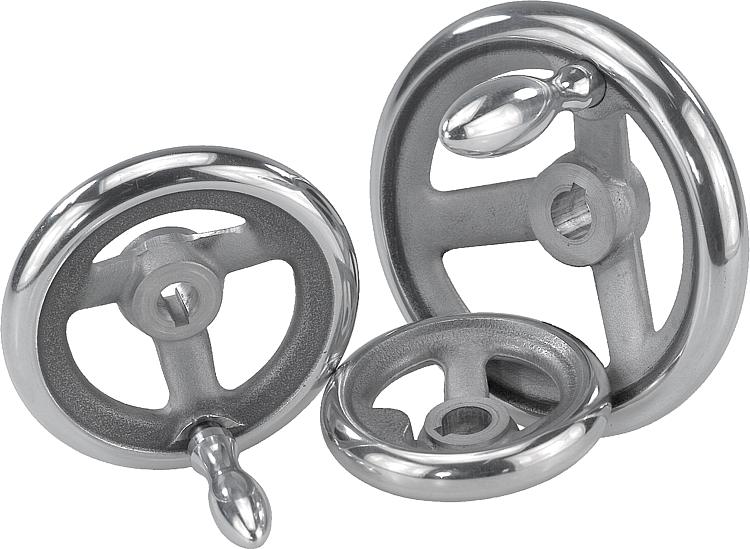

DescriçãoMaterial:Volante em alumínio.
Cabo anatômico fixo em alumínio, eixo em aço, brunido.
Cabo anatômico giratório em alumínio, eixo em aço, zincado e passivado na cor azul.Versão:Aro torneado e polido.
Sob consulta:Cubos com furo quadrado ou volantes com revestimento plástico.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0160 Volantes DIN 950 de alumínio

323 kB

Desenhos (visão geral)

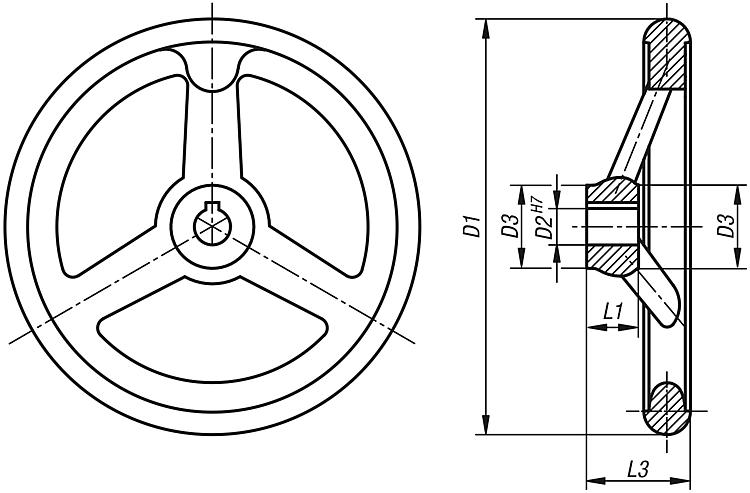

Volantes DIN 950 de alumínio, sem cabo anatômico

mais informações

Desenhos

Volantes DIN 950 de alumínio, sem cabo anatômico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3≈	L1	L3	B3	T	Quantidade de raios	Preço
K0160.0080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	sob consulta
K0160.0080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	sob consulta
K0160.0100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	sob consulta
K0160.0100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	sob consulta
K0160.0125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	sob consulta
K0160.0125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	sob consulta
K0160.0140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	sob consulta
K0160.0140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	sob consulta
K0160.0160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	sob consulta
K0160.0160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	sob consulta
K0160.0180X16	furo de ajuste	180	16H7	37	22	43	-	-	3	sob consulta
K0160.0180X18	furo de ajuste	180	18H7	37	22	43	-	-	3	sob consulta
K0160.0200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	sob consulta
K0160.0200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	sob consulta
K0160.0250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	sob consulta
K0160.0250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	sob consulta
K0160.0315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	sob consulta
K0160.0315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	sob consulta
K0160.0400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	sob consulta
K0160.0400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	sob consulta
K0160.0500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	sob consulta
K0160.0500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	sob consulta
K0160.1080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	sob consulta
K0160.1080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	sob consulta
K0160.1100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	sob consulta
K0160.1100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	sob consulta
K0160.1125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	sob consulta
K0160.1125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	sob consulta
K0160.1140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	sob consulta
K0160.1140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	sob consulta
K0160.1160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	sob consulta
K0160.1160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	sob consulta
K0160.1180X16	furo de ajuste com ranhura	180	16H7	37	22	43	5	18,3	3	sob consulta
K0160.1180X18	furo de ajuste com ranhura	180	18H7	37	22	43	6	20,8	3	sob consulta
K0160.1200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	sob consulta
K0160.1200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	sob consulta
K0160.1250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	sob consulta
K0160.1250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	sob consulta
K0160.1315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	sob consulta
K0160.1315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	sob consulta
K0160.1400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	sob consulta
K0160.1400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	sob consulta
K0160.1500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	sob consulta
K0160.1500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	sob consulta

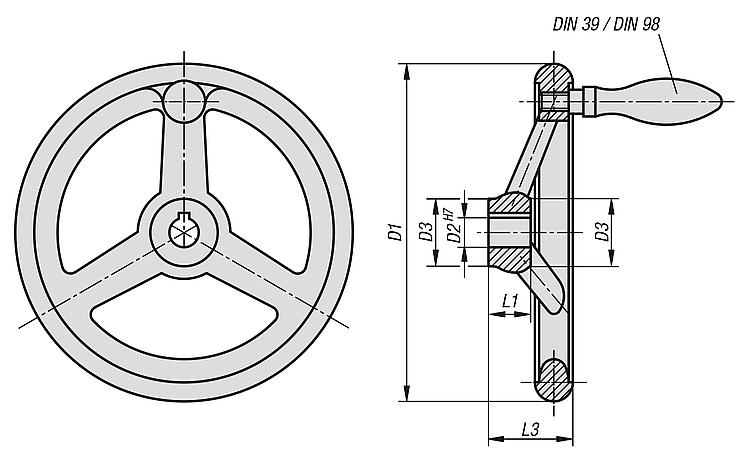

Volantes DIN 950 de alumínio com cabo anatômico fixo

mais informações

Desenhos

Volantes DIN 950 de alumínio com cabo anatômico fixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3≈	L1	L3	B3	T	Quantidade de raios	cabo anatômico de posição fixa DIN 39 forma E	Preço
K0160.2080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50	sob consulta
K0160.2080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50	sob consulta
K0160.2100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50	sob consulta
K0160.2100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50	sob consulta
K0160.2125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64	sob consulta
K0160.2125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64	sob consulta
K0160.2140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64	sob consulta
K0160.2140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64	sob consulta
K0160.2160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80	sob consulta
K0160.2160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80	sob consulta
K0160.2180X16	furo de ajuste	180	16H7	37	22	43	-	-	3	ø25 x M10 x 80	sob consulta
K0160.2180X18	furo de ajuste	180	18H7	37	22	43	-	-	3	ø25 x M10 x 80	sob consulta
K0160.2200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80	sob consulta
K0160.2200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80	sob consulta
K0160.2250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100	sob consulta
K0160.2250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100	sob consulta
K0160.2315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100	sob consulta
K0160.2315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100	sob consulta
K0160.2400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112	sob consulta
K0160.2400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112	sob consulta
K0160.2500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112	sob consulta
K0160.2500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112	sob consulta
K0160.3080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50	sob consulta
K0160.3080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50	sob consulta
K0160.3100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50	sob consulta
K0160.3100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50	sob consulta
K0160.3125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64	sob consulta
K0160.3125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64	sob consulta
K0160.3140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64	sob consulta
K0160.3140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64	sob consulta
K0160.3160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80	sob consulta
K0160.3160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80	sob consulta
K0160.3180X16	furo de ajuste com ranhura	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 80	sob consulta
K0160.3180X18	furo de ajuste com ranhura	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 80	sob consulta
K0160.3200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80	sob consulta
K0160.3200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80	sob consulta
K0160.3250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100	sob consulta
K0160.3250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100	sob consulta
K0160.3315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100	sob consulta
K0160.3315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100	sob consulta
K0160.3400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112	sob consulta
K0160.3400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112	sob consulta
K0160.3500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112	sob consulta
K0160.3500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112	sob consulta

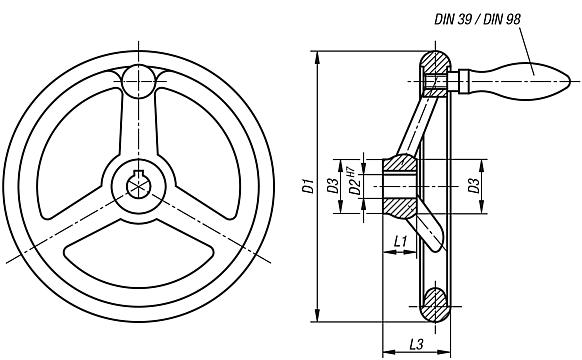

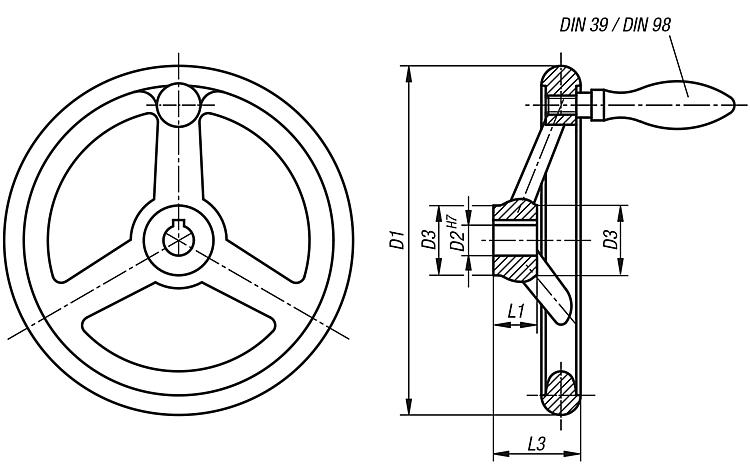

Volantes DIN 950 de alumínio, com cabo giratório anatômico

mais informações

Desenhos

Volantes DIN 950 de alumínio, com cabo giratório anatômico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3≈	L1	L3	B3	T	Quantidade de raios	cabo giratório anatômico DIN 98 forma E	Preço
K0160.4080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5	sob consulta
K0160.4080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5	sob consulta
K0160.4100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5	sob consulta
K0160.4100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5	sob consulta
K0160.4125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67	sob consulta
K0160.4125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67	sob consulta
K0160.4140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67	sob consulta
K0160.4140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67	sob consulta
K0160.4160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83	sob consulta
K0160.4160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83	sob consulta
K0160.4180X16	furo de ajuste	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83	sob consulta
K0160.4180X18	furo de ajuste	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83	sob consulta
K0160.4200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83	sob consulta
K0160.4200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83	sob consulta
K0160.4250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5	sob consulta
K0160.4250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5	sob consulta
K0160.4315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5	sob consulta
K0160.4315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5	sob consulta
K0160.4400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	sob consulta
K0160.4400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	sob consulta
K0160.4500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117	sob consulta
K0160.4500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117	sob consulta
K0160.5080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5	sob consulta
K0160.5080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5	sob consulta
K0160.5100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5	sob consulta
K0160.5100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5	sob consulta
K0160.5125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67	sob consulta
K0160.5125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67	sob consulta
K0160.5140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67	sob consulta
K0160.5140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67	sob consulta
K0160.5160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83	sob consulta
K0160.5160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83	sob consulta
K0160.5180X16	furo de ajuste com ranhura	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83	sob consulta
K0160.5180X18	furo de ajuste com ranhura	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83	sob consulta
K0160.5200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83	sob consulta
K0160.5200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83	sob consulta
K0160.5250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5	sob consulta
K0160.5250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5	sob consulta
K0160.5315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5	sob consulta
K0160.5315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5	sob consulta
K0160.5400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	sob consulta
K0160.5400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	sob consulta
K0160.5500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117	sob consulta
K0160.5500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117	sob consulta
