Cabos e manoplas com bola giratórios

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Cabos e manoplas com bola giratórios

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Esfera em duroplástico PF 31.
Bucha e pino em aço ou aço inoxidável 1.4305.

Versão:Esfera na cor preto brilhante.
Aço passivado azul.
Aço inoxidável com superfície sem tratamento.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0726 Cabos e manoplas com bola giratórios

148 kB

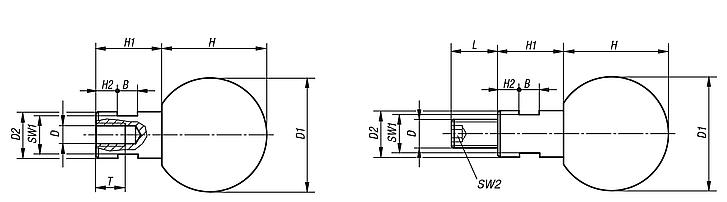

Desenhos (visão geral)

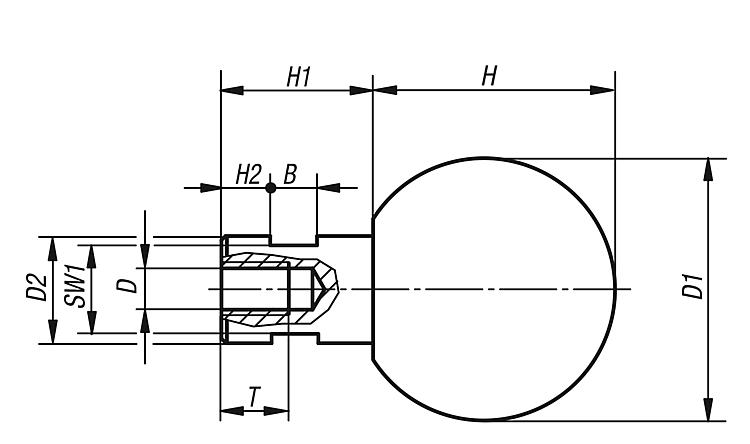

Manopla com bola e rosca fêmea

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	B	D	D1	D2	H	H1	H2	SW1	T	Preço
K0726.060	aço	5	M6	25	10	22,5	15	5	8	12,5	sob consulta
K0726.080	aço	6	M8	32	13	29,5	19	6	10	15	sob consulta
K0726.100	aço	8	M10	40	16	37	24	8	13	19	sob consulta
K0726.120	aço	10	M12	50	20	47	31	12	17	21,5	sob consulta
K0726.1060	aço inoxidável	5	M6	25	10	22,5	15	5	8	12,5	sob consulta
K0726.1080	aço inoxidável	6	M8	32	13	29,5	19	6	10	15	sob consulta
K0726.1100	aço inoxidável	8	M10	40	16	37	24	8	13	19	sob consulta
K0726.1120	aço inoxidável	10	M12	50	20	47	31	12	17	21,5	sob consulta

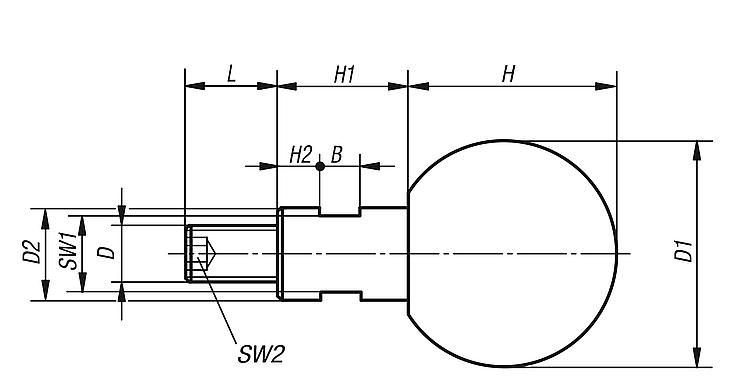

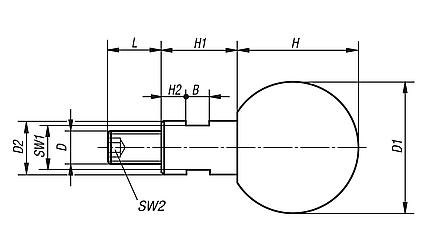

Manopla com bola e rosca macho

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	B	D	D1	D2	H	H1	H2	L	SW1	SW2	Preço
K0726.061	aço	5	M6	25	10	22,5	15	5	11	8	3	sob consulta
K0726.081	aço	6	M8	32	13	29,5	19	6	13	10	4	sob consulta
K0726.101	aço	8	M10	40	16	37	24	8	14	13	5	sob consulta
K0726.121	aço	10	M12	50	20	47	31	12	21	17	6	sob consulta
K0726.1061	aço inoxidável	5	M6	25	10	22,5	15	5	11	8	3	sob consulta
K0726.1081	aço inoxidável	6	M8	32	13	29,5	19	6	13	10	4	sob consulta
K0726.1101	aço inoxidável	8	M10	40	16	37	24	8	14	13	5	sob consulta
K0726.1121	aço inoxidável	10	M12	50	20	47	31	12	21	17	6	sob consulta
