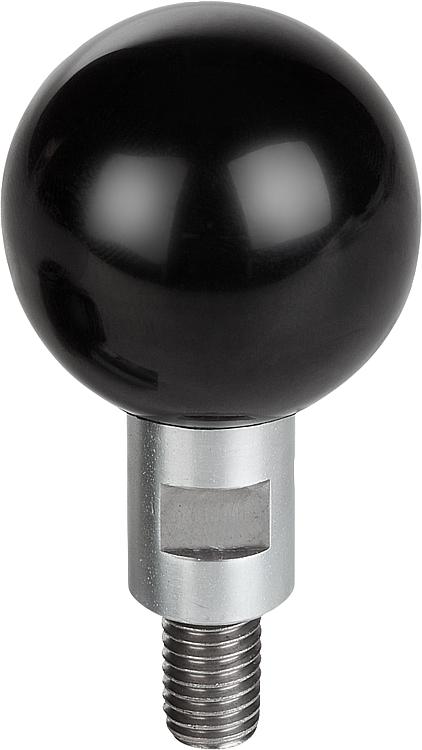

Manopla com bola e rosca macho

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Cabos e manoplas com bola giratórios
      - Manopla com bola e rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Esfera em duroplástico PF 31.
pino em aço, ou aço inoxidável 1.4305.Versão:Esfera na cor preto brilhante.
Aço passivado azul.
Aço inoxidável com superfície sem tratamento.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0726_AG Manopla com bola e rosca macho

128 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	aço aço inoxidável	5 6 8 10	M6 M8 M10 M12	25 32 40 50	10 13 16 20	22,5 29,5 37 47	15 19 24 31	5 6 8 12	11 13 14 21	8 10 13 17	3 4 5 6				Reset
Código do artigo	Material dos componentes	B	D	D1	D2	H	H1	H2	L	SW1	SW2	CAD	Aces.	Preço	Encomendar
K0726.061	aço	5	M6	25	10	22,5	15	5	11	8	3			sob consulta
K0726.081	aço	6	M8	32	13	29,5	19	6	13	10	4			sob consulta
K0726.101	aço	8	M10	40	16	37	24	8	14	13	5			sob consulta
K0726.121	aço	10	M12	50	20	47	31	12	21	17	6			sob consulta
K0726.1061	aço inoxidável	5	M6	25	10	22,5	15	5	11	8	3			sob consulta
K0726.1081	aço inoxidável	6	M8	32	13	29,5	19	6	13	10	4			sob consulta
K0726.1101	aço inoxidável	8	M10	40	16	37	24	8	14	13	5			sob consulta
K0726.1121	aço inoxidável	10	M12	50	20	47	31	12	21	17	6			sob consulta
