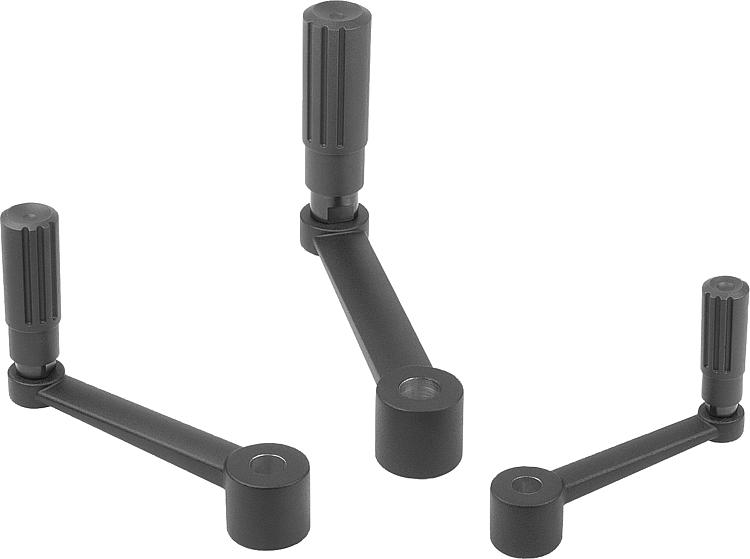

Manivelas em alumínio com cabo cilíndrico giratório

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Manivelas em alumínio com cabo cilíndrico giratório

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Manivela de alumínio.
Cabo cilíndrico de termoplástico e aço.
Versão:Manivela revestida a pó na cor preta.
Termoplástico cinza escuro.
Peças de aço brunidas.Indicação:Similar à DIN 469.

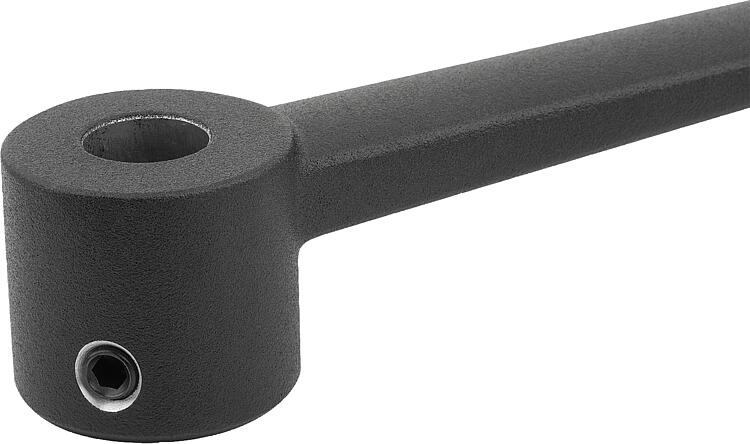

Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0996 Manivelas em alumínio com cabo cilíndrico giratório

217 kB

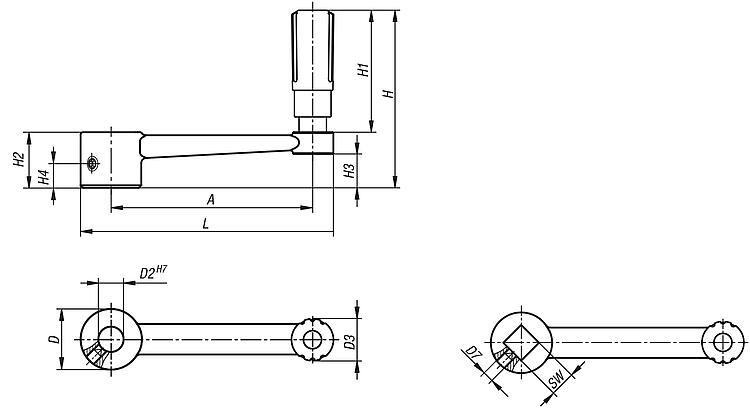

Desenhos (visão geral)

Manivelas em alumínio com cabo cilíndrico giratório e furo de ajuste

mais informações

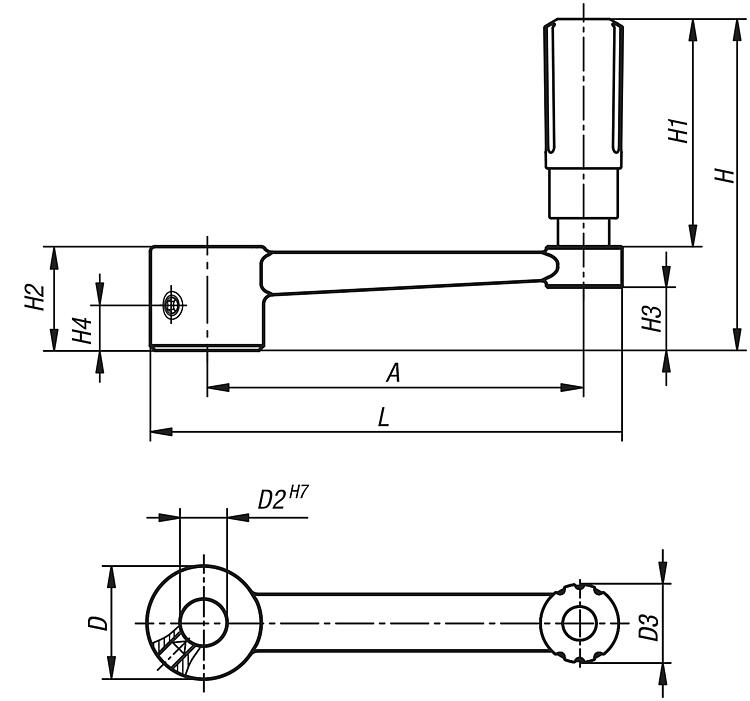

Desenhos

Manivelas em alumínio com cabo cilíndrico giratório e furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

	furo de ajuste Furo de ajuste	sem furo transversal giratório	80 100 125 160	24 28 30 34	10 12 14 17	16 20 25 26	- M6	71,1 87,4 110,5 114,5 111 115	49,1 61,4 82,5 83	22 26 28 32	13,4 16 15,8 19,6	- 7,5	100 124 153 190				Reset
Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	CAD	Aces.	Preço	Encomendar
K0996.3110	furo de ajuste	sem furo transversal	80	24	10	16	-	71,1	49,1	22	13,4	-	100			sob consulta
K0996.3212	furo de ajuste	sem furo transversal	100	28	12	20	-	87,4	61,4	26	16	-	124			sob consulta
K0996.3314	furo de ajuste	sem furo transversal	125	30	14	25	-	110,5	82,5	28	15,8	-	153			sob consulta
K0996.3417	furo de ajuste	sem furo transversal	160	34	17	25	-	114,5	82,5	32	19,6	-	190			sob consulta
K0996.31106	Furo de ajuste	giratório	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100			sob consulta
K0996.32126	Furo de ajuste	giratório	100	28	12	20	M6	87,4	61,4	26	16	7,5	124			sob consulta
K0996.33146	Furo de ajuste	giratório	125	30	14	26	M6	111	83	28	15,8	7,5	153			sob consulta
K0996.34176	Furo de ajuste	giratório	160	34	17	26	M6	115	83	32	19,6	7,5	190			sob consulta

Manivelas em alumínio com cabo cilíndrico giratório e furo quadrado

mais informações

Desenhos

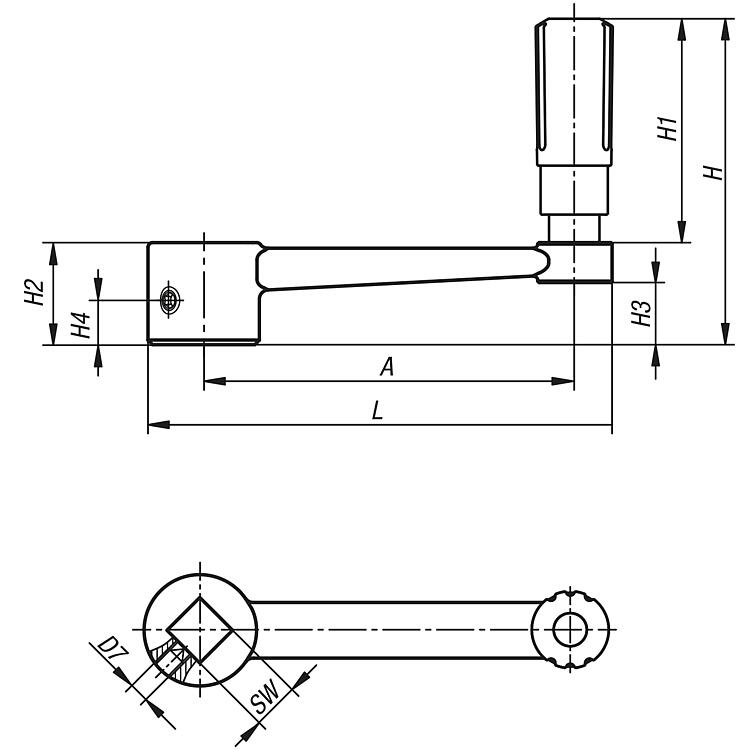

Manivelas em alumínio com cabo cilíndrico giratório e furo quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

	furo quadrado Furo quadrado	sem furo transversal giratório	80 100 125 160	24 28 30 34	16 20 25 26	- M6	71,1 87,4 110,5 114,5 111 115	49,1 61,4 82,5 83	22 26 28 32	13,4 16 15,8 19,6	- 7,5	100 124 153 190	10 12 14 17				Reset
Código do artigo	Versão 1	Versão 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	CAD	Aces.	Preço	Encomendar
K0996.4110	furo quadrado	sem furo transversal	80	24	16	-	71,1	49,1	22	13,4	-	100	10			sob consulta
K0996.4212	furo quadrado	sem furo transversal	100	28	20	-	87,4	61,4	26	16	-	124	12			sob consulta
K0996.4314	furo quadrado	sem furo transversal	125	30	25	-	110,5	82,5	28	15,8	-	153	14			sob consulta
K0996.4417	furo quadrado	sem furo transversal	160	34	25	-	114,5	82,5	32	19,6	-	190	17			sob consulta
K0996.41106	Furo quadrado	giratório	80	24	16	M6	71,1	49,1	22	13,4	7,5	100	10			sob consulta
K0996.42126	Furo quadrado	giratório	100	28	20	M6	87,4	61,4	26	16	7,5	124	12			sob consulta
K0996.43146	Furo quadrado	giratório	125	30	26	M6	111	83	28	15,8	7,5	153	14			sob consulta
K0996.44176	Furo quadrado	giratório	160	34	26	M6	115	83	32	19,6	7,5	190	17			sob consulta
