Cabos cilíndricos de plástico, giratórios

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Cabos cilíndricos de plástico, giratórios

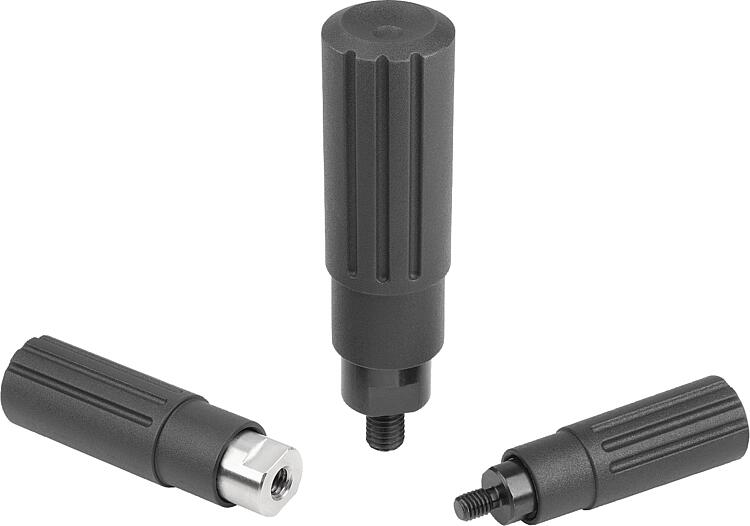

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Cabo termoplástico
eixo em aço com classe de resistência 5.8 ou aço inoxidável 1.4404.Versão:Cabo na cor preta.
Peças de aço brunidas.
Aço inoxidável, superfície sem tratamento.Vantagens:Percepção háptica otimizada e bom manuseio
Cabos para volantes e manivelas
Vários tamanhos de rosca
Design KIPP NOVO gripParticularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1468 Cabos cilíndricos de plástico, giratórios

141 kB

Desenhos (visão geral)

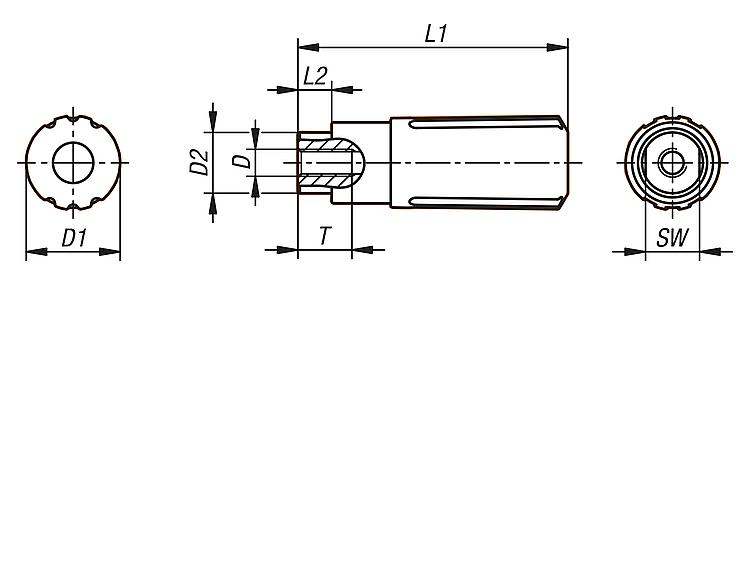

Cabos cilíndricos em plástico giratórios com rosca fêmea

mais informações

Desenhos

Cabos cilíndricos em plástico giratórios com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	Tamanho	D	D1	D2	L1	L2	T	SW	Preço
K1468.1104	rosca fêmea	aço	1	M4	14	9	40	5	8	8	sob consulta
K1468.1205	rosca fêmea	aço	2	M5	16	11	49,1	5,1	10	10	sob consulta
K1468.1306	rosca fêmea	aço	3	M6	20	14	61,4	6,4	12	12	sob consulta
K1468.1408	rosca fêmea	aço	4	M8	25	18	82,5	12,5	16	15	sob consulta
K1468.3104	rosca fêmea	aço inoxidável	1	M4	14	9	40	5	8	8	sob consulta
K1468.3205	rosca fêmea	aço inoxidável	2	M5	16	11	49,1	5,1	10	10	sob consulta
K1468.3306	rosca fêmea	aço inoxidável	3	M6	20	14	61,4	6,4	12	12	sob consulta
K1468.3408	rosca fêmea	aço inoxidável	4	M8	25	18	82,5	12,5	16	15	sob consulta

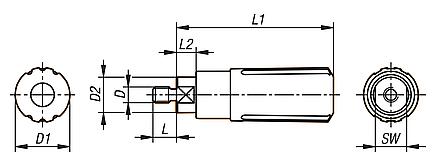

Cabos cilíndricos em plástico giratórios com rosca macho

mais informações

Desenhos

Cabos cilíndricos em plástico giratórios com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	Tamanho	D	D1	D2	L	L1	L2	SW	Preço
K1468.104	rosca macho	aço	1	M4	14	9	6	40	5	8	sob consulta
K1468.205	rosca macho	aço	2	M5	16	11	7,5	49,1	5,1	10	sob consulta
K1468.306	rosca macho	aço	3	M6	20	14	9	61,4	6,4	12	sob consulta
K1468.408	rosca macho	aço	4	M8	25	18	12	82,5	12,5	15	sob consulta
K1468.2104	rosca macho	aço inoxidável	1	M4	14	9	6	40	5	8	sob consulta
K1468.2205	rosca macho	aço inoxidável	2	M5	16	11	7,5	49,1	5,1	10	sob consulta
K1468.2306	rosca macho	aço inoxidável	3	M6	20	14	9	61,4	6,4	12	sob consulta
K1468.2408	rosca macho	aço inoxidável	4	M8	25	18	12	82,5	12,5	15	sob consulta
