Descrição do artigo/Imagens dos produtos

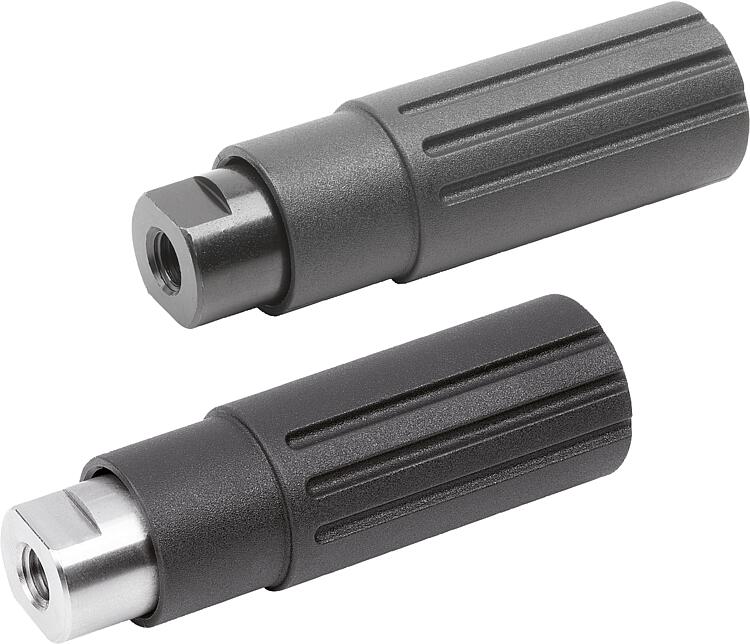

DescriçãoDescrição do produto:Os cabos cilíndricos são fornecidos montados e podem ser aparafusados, por exemplo, em volantes, carretéis de extensão e manivelas.
O colar cilíndrico e a forma cônica conferem aos cabos cilíndricos uma percepção háptica otimizada e um bom manuseio.Material:Cabo termoplástico
eixo em aço com classe de resistência 5.8 ou aço inoxidável 1.4404.Versão:Cabo na cor preta.
Peças de aço brunidas.
Aço inoxidável, superfície sem tratamento.Vantagens:Percepção háptica otimizada e bom manuseio
Cabos para volantes e manivelas
Vários tamanhos de rosca
Design KIPP NOVO gripParticularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1468_IG Cabos cilíndricos em plástico giratórios com rosca fêmea

249 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	Tamanho	D	D1	D2	L1	L2	T	SW	Preço
K1468.1104	rosca fêmea	aço	1	M4	14	9	40	5	8	8	sob consulta
K1468.1205	rosca fêmea	aço	2	M5	16	11	49,1	5,1	10	10	sob consulta
K1468.1306	rosca fêmea	aço	3	M6	20	14	61,4	6,4	12	12	sob consulta
K1468.1408	rosca fêmea	aço	4	M8	25	18	82,5	12,5	16	15	sob consulta
K1468.3104	rosca fêmea	aço inoxidável	1	M4	14	9	40	5	8	8	sob consulta
K1468.3205	rosca fêmea	aço inoxidável	2	M5	16	11	49,1	5,1	10	10	sob consulta
K1468.3306	rosca fêmea	aço inoxidável	3	M6	20	14	61,4	6,4	12	12	sob consulta
K1468.3408	rosca fêmea	aço inoxidável	4	M8	25	18	82,5	12,5	16	15	sob consulta
