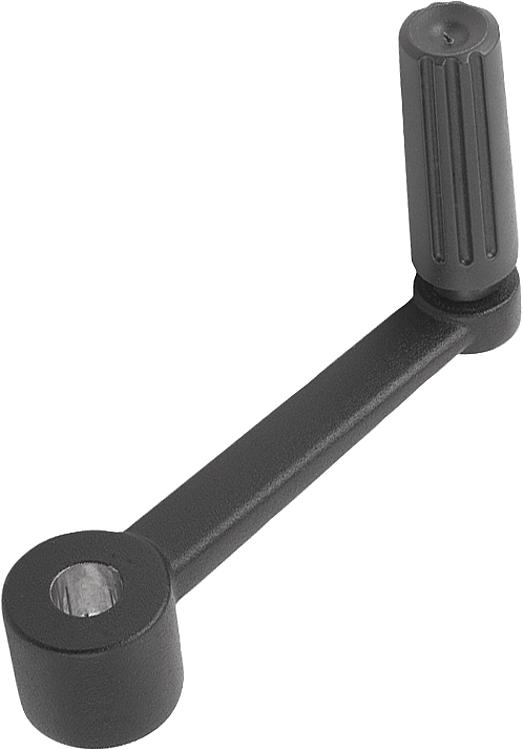

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Manivela de alumínio.
Cabo cilíndrico de termoplástico e aço.
Versão:Manivela revestida a pó na cor preta.
Termoplástico cinza escuro.
Peças de aço brunidas.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0996_PB Manivelas em alumínio com cabo cilíndrico giratório e furo de ajuste

217 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Preço
K0996.3110	furo de ajuste	sem furo transversal	80	24	10	16	-	71,1	49,1	22	13,4	-	100	sob consulta
K0996.3212	furo de ajuste	sem furo transversal	100	28	12	20	-	87,4	61,4	26	16	-	124	sob consulta
K0996.3314	furo de ajuste	sem furo transversal	125	30	14	25	-	110,5	82,5	28	15,8	-	153	sob consulta
K0996.3417	furo de ajuste	sem furo transversal	160	34	17	25	-	114,5	82,5	32	19,6	-	190	sob consulta
K0996.31106	Furo de ajuste	giratório	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100	sob consulta
K0996.32126	Furo de ajuste	giratório	100	28	12	20	M6	87,4	61,4	26	16	7,5	124	sob consulta
K0996.33146	Furo de ajuste	giratório	125	30	14	26	M6	111	83	28	15,8	7,5	153	sob consulta
K0996.34176	Furo de ajuste	giratório	160	34	17	26	M6	115	83	32	19,6	7,5	190	sob consulta
