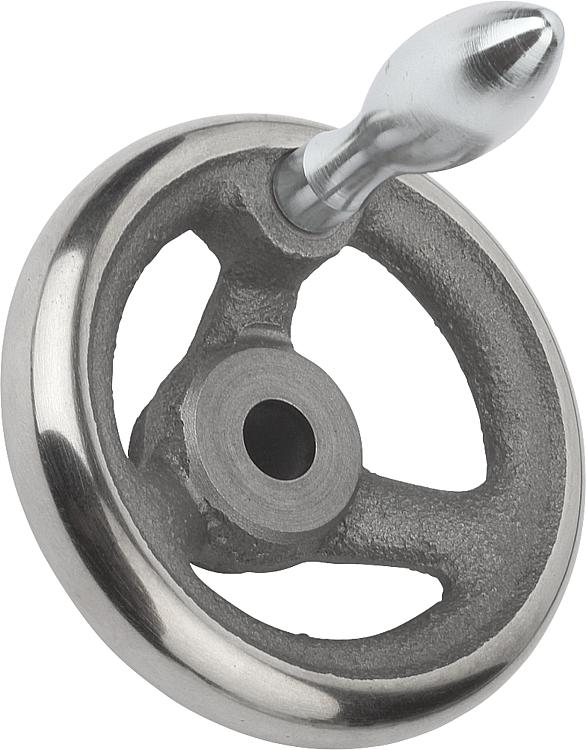

Volantes DIN 950 de ferro fundido cinzento com cabo anatômico...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Volantes DIN 950 de ferro fundido cinzento
      - Volantes DIN 950 de ferro fundido cinzento com cabo anatômico fixo

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Volante em ferro fundido cinzento.Versão:Aro torneado e polido.
Sob consulta:Cubos com furo quadrado ou volantes com revestimento plástico.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0671_MFG Volantes DIN 950 de ferro fundido cinzento com cabo anatômico fixo

289 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3≈	L1	L3	B3	T	Quantidade de raios	cabo anatômico de posição fixa DIN 39 forma E	Preço
K0671.2080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50	sob consulta
K0671.2080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50	sob consulta
K0671.2100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50	sob consulta
K0671.2100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50	sob consulta
K0671.2125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64	sob consulta
K0671.2125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64	sob consulta
K0671.2140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64	sob consulta
K0671.2140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64	sob consulta
K0671.2160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80	sob consulta
K0671.2160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80	sob consulta
K0671.2180X16	furo de ajuste	180	16H7	36	22	43	-	-	3	ø25 x M10 x 80	sob consulta
K0671.2180X18	furo de ajuste	180	18H7	36	22	43	-	-	3	ø25 x M10 x 80	sob consulta
K0671.2200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80	sob consulta
K0671.2200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80	sob consulta
K0671.2250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100	sob consulta
K0671.2250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100	sob consulta
K0671.2315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100	sob consulta
K0671.2315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100	sob consulta
K0671.2400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112	sob consulta
K0671.2400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112	sob consulta
K0671.2500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112	sob consulta
K0671.2500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112	sob consulta
K0671.3080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50	sob consulta
K0671.3080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50	sob consulta
K0671.3100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50	sob consulta
K0671.3100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50	sob consulta
K0671.3125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64	sob consulta
K0671.3125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64	sob consulta
K0671.3140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64	sob consulta
K0671.3140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64	sob consulta
K0671.3160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80	sob consulta
K0671.3160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80	sob consulta
K0671.3180X16	furo de ajuste com ranhura	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 80	sob consulta
K0671.3180X18	furo de ajuste com ranhura	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 80	sob consulta
K0671.3200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80	sob consulta
K0671.3200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80	sob consulta
K0671.3250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100	sob consulta
K0671.3250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100	sob consulta
K0671.3315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100	sob consulta
K0671.3315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100	sob consulta
K0671.3400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112	sob consulta
K0671.3400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112	sob consulta
K0671.3500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112	sob consulta
K0671.3500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112	sob consulta
