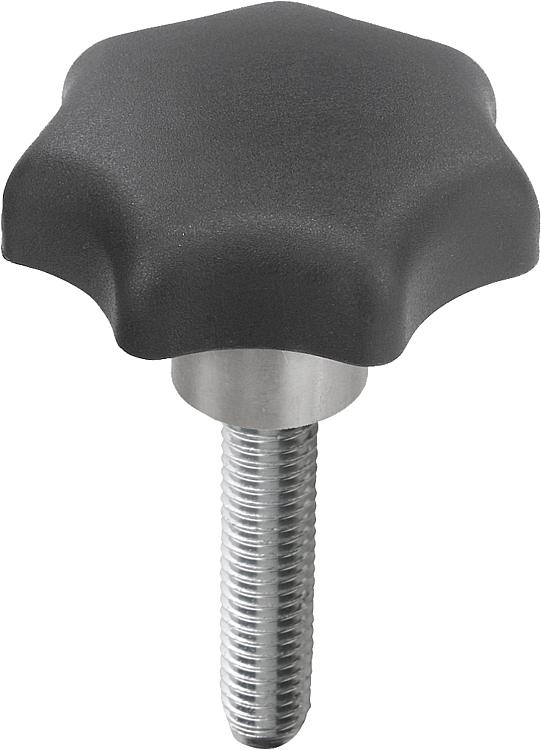

      - Manípulos em estrela, forma L, com bucha saliente de aço com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Termoplástico, preto.
Peças em aço com classe de resistência 5.8 ou aço inoxidável 1.4305.

Versão:Peças em aço passivado azul ou em aço inoxidável com superfície sem tratamento.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0153_L Manípulos em estrela, forma L, com bucha saliente de aço com rosca macho

154 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D2	H	H2	H3	L	Preço
K0153.405X10	L	aço	M5	25	10	17	9	7	10	sob consulta
K0153.405X15	L	aço	M5	25	10	17	9	7	15	sob consulta
K0153.405X20	L	aço	M5	25	10	17	9	7	20	sob consulta
K0153.406X10	L	aço	M6	32	13,5	21	11	9,5	10	sob consulta
K0153.406X15	L	aço	M6	32	13,5	21	11	9,5	15	sob consulta
K0153.406X20	L	aço	M6	32	13,5	21	11	9,5	20	sob consulta
K0153.406X25	L	aço	M6	32	13,5	21	11	9,5	25	sob consulta
K0153.406X30	L	aço	M6	32	13,5	21	11	9,5	30	sob consulta
K0153.408X15	L	aço	M8	40	13,5	25	13	10	15	sob consulta
K0153.408X20	L	aço	M8	40	13,5	25	13	10	20	sob consulta
K0153.408X25	L	aço	M8	40	13,5	25	13	10	25	sob consulta
K0153.408X30	L	aço	M8	40	13,5	25	13	10	30	sob consulta
K0153.408X40	L	aço	M8	40	13,5	25	13	10	40	sob consulta
K0153.408X50	L	aço	M8	40	13,5	25	13	10	50	sob consulta
K0153.410X20	L	aço	M10	50	19	32	17	12	20	sob consulta
K0153.410X25	L	aço	M10	50	19	32	17	12	25	sob consulta
K0153.410X30	L	aço	M10	50	19	32	17	12	30	sob consulta
K0153.410X40	L	aço	M10	50	19	32	17	12	40	sob consulta
K0153.410X50	L	aço	M10	50	19	32	17	12	50	sob consulta
K0153.410X60	L	aço	M10	50	19	32	17	12	60	sob consulta
K0153.412X20	L	aço	M12	63	19	37	18	12	20	sob consulta
K0153.412X25	L	aço	M12	63	19	37	18	12	25	sob consulta
K0153.412X30	L	aço	M12	63	19	37	18	12	30	sob consulta
K0153.412X40	L	aço	M12	63	19	37	18	12	40	sob consulta
K0153.412X50	L	aço	M12	63	19	37	18	12	50	sob consulta
K0153.412X60	L	aço	M12	63	19	37	18	12	60	sob consulta
K0153.505X10	L	aço inoxidável	M5	25	10	17	9	7	10	sob consulta
K0153.505X15	L	aço inoxidável	M5	25	10	17	9	7	15	sob consulta
K0153.505X20	L	aço inoxidável	M5	25	10	17	9	7	20	sob consulta
K0153.506X10	L	aço inoxidável	M6	32	13,5	21	11	9,5	10	sob consulta
K0153.506X15	L	aço inoxidável	M6	32	13,5	21	11	9,5	15	sob consulta
K0153.506X20	L	aço inoxidável	M6	32	13,5	21	11	9,5	20	sob consulta
K0153.506X25	L	aço inoxidável	M6	32	13,5	21	11	9,5	25	sob consulta
K0153.506X30	L	aço inoxidável	M6	32	13,5	21	11	9,5	30	sob consulta
K0153.508X15	L	aço inoxidável	M8	40	13,5	25	13	10	15	sob consulta
K0153.508X20	L	aço inoxidável	M8	40	13,5	25	13	10	20	sob consulta
K0153.508X25	L	aço inoxidável	M8	40	13,5	25	13	10	25	sob consulta
K0153.508X30	L	aço inoxidável	M8	40	13,5	25	13	10	30	sob consulta
K0153.508X40	L	aço inoxidável	M8	40	13,5	25	13	10	40	sob consulta
K0153.508X50	L	aço inoxidável	M8	40	13,5	25	13	10	50	sob consulta
K0153.510X20	L	aço inoxidável	M10	50	19	32	17	12	20	sob consulta
K0153.510X25	L	aço inoxidável	M10	50	19	32	17	12	25	sob consulta
K0153.510X30	L	aço inoxidável	M10	50	19	32	17	12	30	sob consulta
K0153.510X40	L	aço inoxidável	M10	50	19	32	17	12	40	sob consulta
K0153.510X50	L	aço inoxidável	M10	50	19	32	17	12	50	sob consulta
K0153.510X60	L	aço inoxidável	M10	50	19	32	17	12	60	sob consulta
K0153.512X20	L	aço inoxidável	M12	63	19	37	18	12	20	sob consulta
K0153.512X25	L	aço inoxidável	M12	63	19	37	18	12	25	sob consulta
K0153.512X30	L	aço inoxidável	M12	63	19	37	18	12	30	sob consulta
K0153.512X40	L	aço inoxidável	M12	63	19	37	18	12	40	sob consulta
K0153.512X50	L	aço inoxidável	M12	63	19	37	18	12	50	sob consulta
K0153.512X60	L	aço inoxidável	M12	63	19	37	18	12	60	sob consulta
