K0153_K

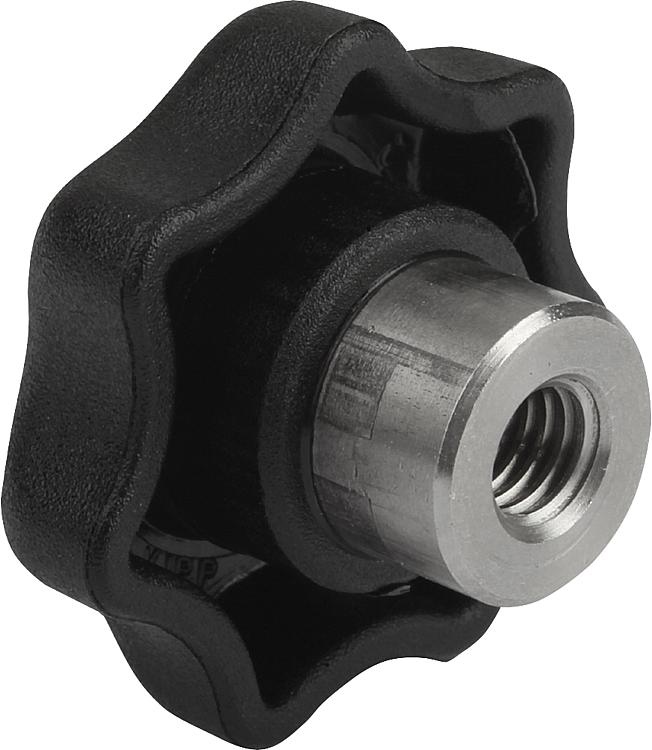

Manípulos em estrela, forma K, com bucha roscada saliente de aço

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos em estrela com bucha de aço saliente
      - Manípulos em estrela, forma K, com bucha roscada saliente de aço

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Termoplástico, preto.
Peças em aço com classe de resistência 5.8 ou aço inoxidável 1.4305.

Versão:Peças em aço passivado azul ou em aço inoxidável com superfície sem tratamento.Indicação:Manípulos em estrela com bucha saliente de aço na versão com furo cego ou rosca fêmea são adequados principalmente para uniões com pinos transversais.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0153_K Manípulos em estrela, forma K, com bucha roscada saliente de aço

186 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D2	H	H2	H3	T	Preço
K0153.205	K	aço	M5	25	10	17	9	7	9	sob consulta
K0153.206	K	aço	M6	32	13,5	21	11	9,5	12	sob consulta
K0153.2061	K	aço	M6	40	13,5	25	13	10	12	sob consulta
K0153.208	K	aço	M8	40	13,5	25	13	10	12	sob consulta
K0153.2081	K	aço	M8	50	19	32	17	12	17	sob consulta
K0153.210	K	aço	M10	50	19	32	17	12	17	sob consulta
K0153.2101	K	aço	M10	63	19	37	18	12	17	sob consulta
K0153.212	K	aço	M12	63	19	37	18	12	17	sob consulta
K0153.216	K	aço	M16	63	23	40	21	15	23	sob consulta
K0153.305	K	aço inoxidável	M5	25	10	17	9	7	9	sob consulta
K0153.306	K	aço inoxidável	M6	32	13,5	21	11	9,5	12	sob consulta
K0153.3061	K	aço inoxidável	M6	40	13,5	25	13	10	12	sob consulta
K0153.308	K	aço inoxidável	M8	40	13,5	25	13	10	12	sob consulta
K0153.3081	K	aço inoxidável	M8	50	19	32	17	12	17	sob consulta
K0153.310	K	aço inoxidável	M10	50	19	32	17	12	17	sob consulta
K0153.3101	K	aço inoxidável	M10	63	19	37	18	12	17	sob consulta
K0153.312	K	aço inoxidável	M12	63	19	37	18	12	17	sob consulta
K0153.316	K	aço inoxidável	M16	63	23	40	21	15	23	sob consulta
