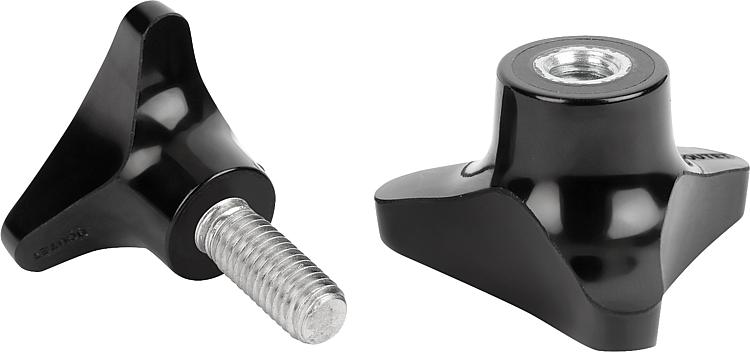

Manípulos de três pontas com colar alto

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de três pontas com colar alto

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico fenólico PF 31, preto.
Bucha e pino roscado de aço, zincado ou inoxidável, com superfície sem tratamento. Versão:peça altamente polida.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0183 Manípulos de três pontas com colar alto

150 kB

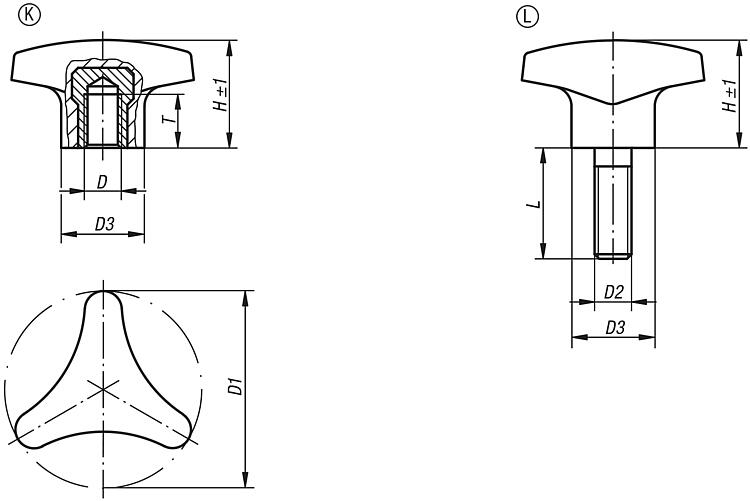

Desenhos (visão geral)

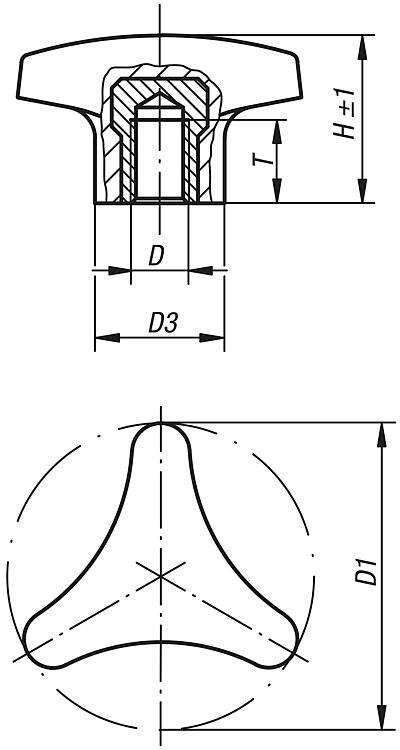

Manípulos de três pontas com colar alto, rosca fêmea

mais informações

Desenhos

Manípulos de três pontas com colar alto, rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D3	H	T	Preço
K0183.14006	K	aço	M6	40	14	22	12	sob consulta
K0183.15008	K	aço	M8	50	18	28	14	sob consulta
K0183.16210	K	aço	M10	62	22	35	14	sob consulta
K0183.24006	K	aço inoxidável	M6	40	12	22	9	sob consulta
K0183.25008	K	aço inoxidável	M8	50	15	28	13	sob consulta
K0183.26210	K	aço inoxidável	M10	62	18	35	13	sob consulta

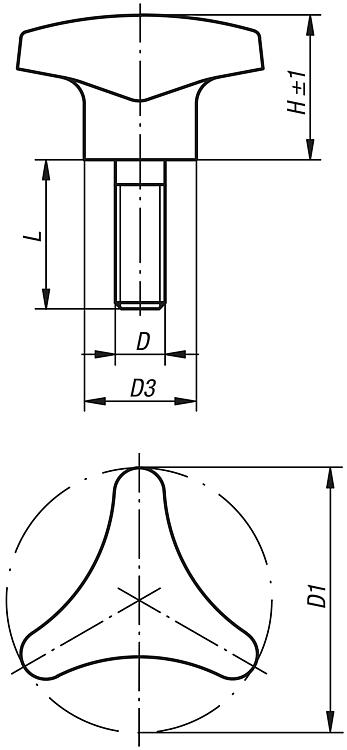

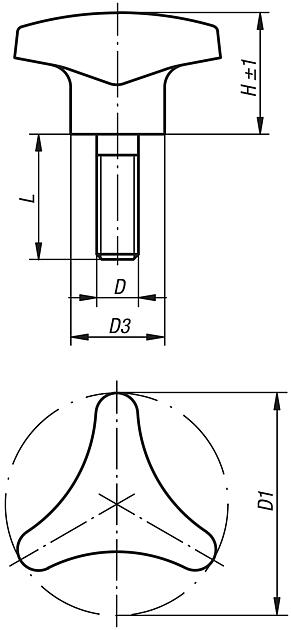

Manípulos de três pontas com colar alto, rosca macho

mais informações

Desenhos

Manípulos de três pontas com colar alto, rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D3	H	L	Preço
K0183.14006X15	L	aço	M6	40	14	22	15	sob consulta
K0183.14008X20	L	aço	M8	40	14	22	20	sob consulta
K0183.15008X20	L	aço	M8	50	18	28	20	sob consulta
K0183.15010X25	L	aço	M10	50	22	28	25	sob consulta
K0183.16210X25	L	aço	M10	62	22	35	25	sob consulta
K0183.24006X20	L	aço inoxidável	M6	40	12	22	20	sob consulta
K0183.24008X20	L	aço inoxidável	M8	40	12	22	20	sob consulta
K0183.25008X20	L	aço inoxidável	M8	50	15	28	20	sob consulta
K0183.25010X30	L	aço inoxidável	M10	50	15	28	30	sob consulta
K0183.26210X30	L	aço inoxidável	M10	62	18	35	30	sob consulta
