Manípulos em T

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos em T

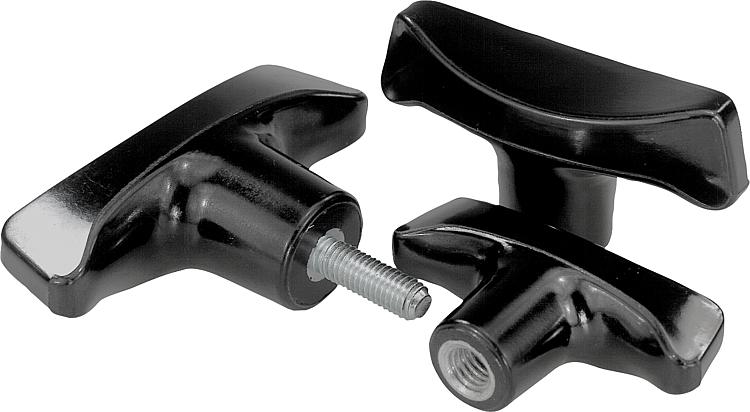

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha e pino roscado de aço zincado.Versão:peça altamente polida.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e cores adicionais.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0181 Manípulos em T

195 kB

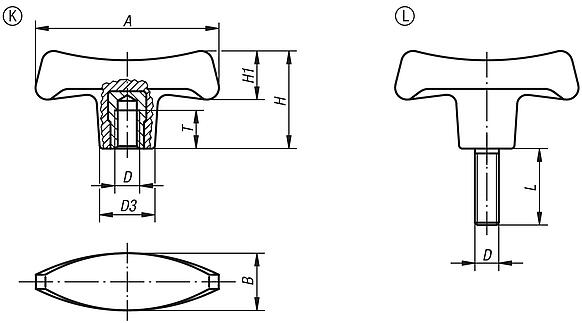

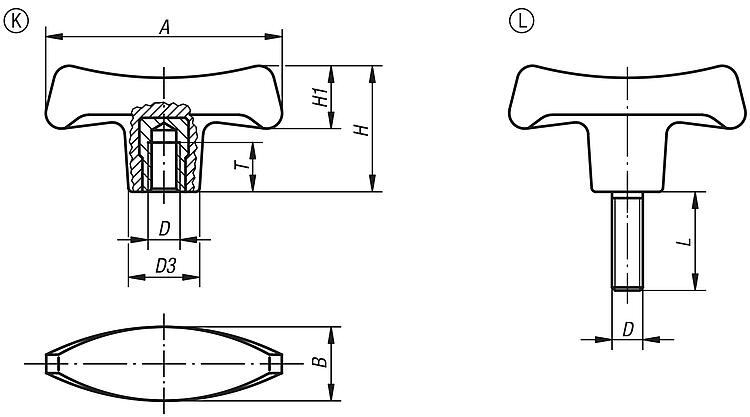

Desenhos (visão geral)

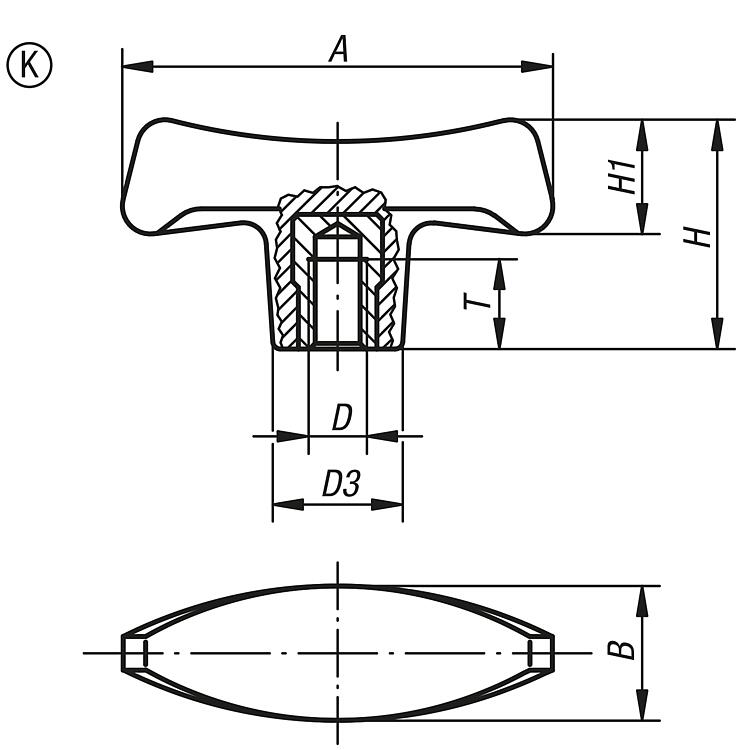

Manípulos em T, rosca fêmea

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	D	D3	H	H1	T	Preço
K0181.17006	K	70	22	M6	19,6	38,8	20,2	12	sob consulta
K0181.17008	K	70	22	M8	19,6	38,8	20,2	14	sob consulta
K0181.17010	K	70	22	M10	19,6	38,8	20,2	14	sob consulta
K0181.18008	K	80	25	M8	22,3	44	23	14	sob consulta
K0181.18010	K	80	25	M10	22,3	44	23	22	sob consulta
K0181.19010	K	90	28	M10	25	49,6	26	22	sob consulta
K0181.19012	K	90	28	M12	25	49,6	26	21	sob consulta

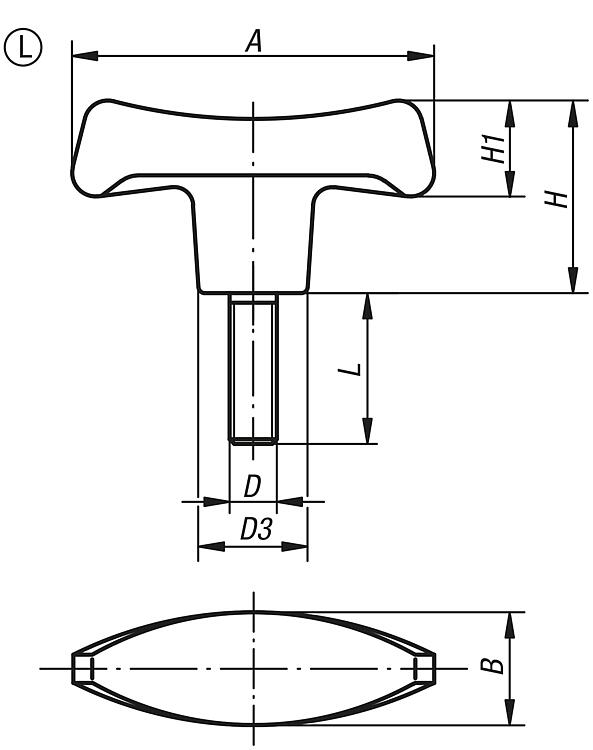

Manípulos em T, rosca macho

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	D	D3	H	H1	L	Preço
K0181.27006X18	L	70	22	M6	19,6	38,8	20,2	18	sob consulta
K0181.27008X24	L	70	22	M8	19,6	38,8	20,2	24	sob consulta
K0181.28010X20	L	80	25	M10	22,3	44	23	20	sob consulta
K0181.28010X30	L	80	25	M10	22,3	44	23	30	sob consulta
K0181.29010X30	L	90	28	M10	25	49,6	26	30	sob consulta
K0181.29012X24	L	90	28	M12	25	49,6	26	24	sob consulta
