Manípulos de quatro pontas

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de quatro pontas

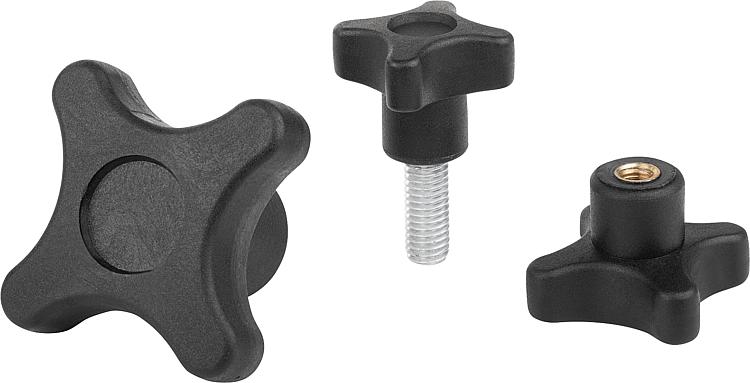

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Termoplástico reforçado com fibra de vidro.
Bucha roscada em latão.
Pinos roscados em aço.Versão:Botão na cor preta.
Pinos roscados galvanizados.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1089 Manípulos de quatro pontas

156 kB

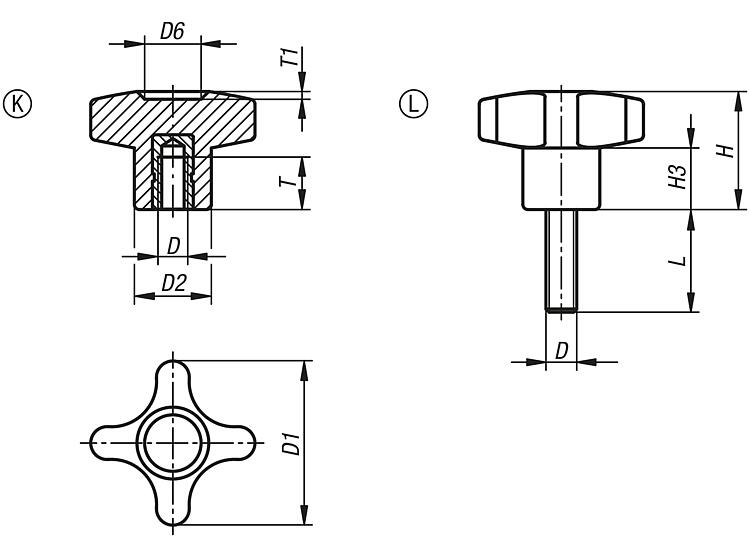

Desenhos (visão geral)

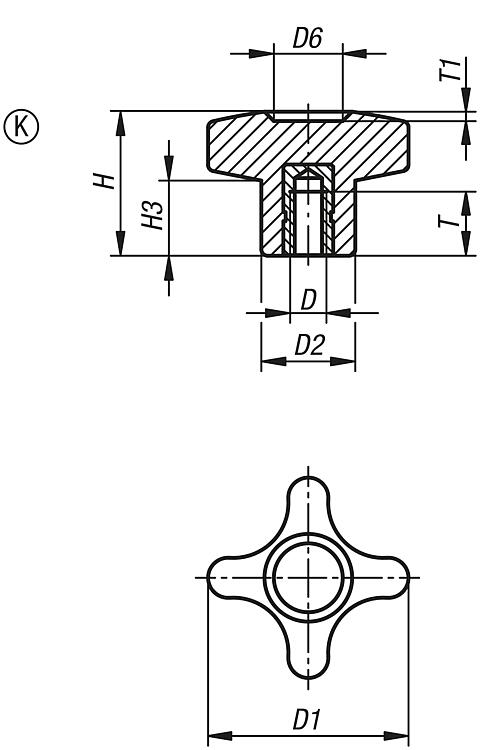

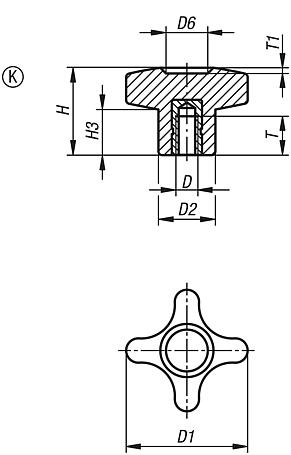

Manípulos de quatro pontas com rosca fêmea

mais informações

Desenhos

Manípulos de quatro pontas com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D6	H	H3	T	T1	Preço
K1089.23205	K	M5	32	15	11	23	12	14	1,5	sob consulta
K1089.23206	K	M6	32	15	11	23	12	14	1,5	sob consulta
K1089.24008	K	M8	40	16	13	24,5	12,5	14	1,5	sob consulta
K1089.25010	K	M10	50	20	14	29	15	14	2	sob consulta
K1089.26012	K	M12	60	24	18	34	18,5	18	2	sob consulta

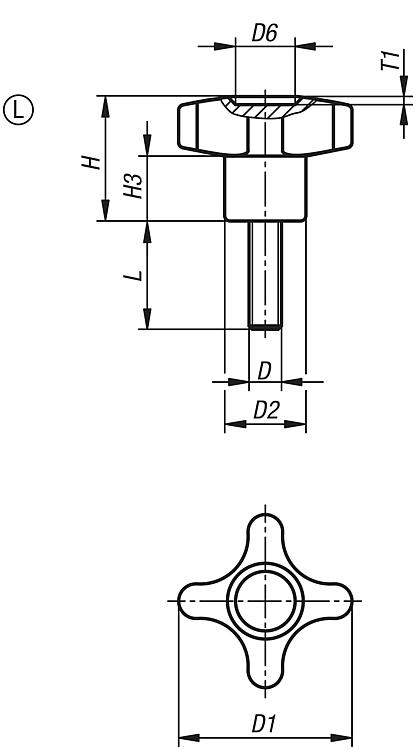

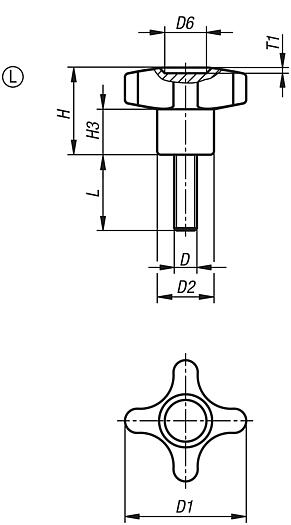

Manípulos de quatro pontas com rosca macho

mais informações

Desenhos

Manípulos de quatro pontas com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D6	H	H3	T1	L	Preço
K1089.43205X16	L	M5	32	15	11	23	11	1,5	16	sob consulta
K1089.43205X20	L	M5	32	15	11	23	11	1,5	20	sob consulta
K1089.43206X16	L	M6	32	15	11	23	11	1,5	16	sob consulta
K1089.43206X20	L	M6	32	15	11	23	11	1,5	20	sob consulta
K1089.43206X30	L	M6	32	15	11	23	11	1,5	30	sob consulta
K1089.43208X16	L	M8	32	15	11	23	11	1,5	16	sob consulta
K1089.43208X20	L	M8	32	15	11	23	11	1,5	20	sob consulta
K1089.43208X30	L	M8	32	15	11	23	11	1,5	30	sob consulta
K1089.43208X40	L	M8	32	15	11	23	11	1,5	40	sob consulta
K1089.44006X20	L	M6	40	15,7	12	24,5	12,5	1	20	sob consulta
K1089.44006X30	L	M6	40	15,7	12	24,5	12,5	1	30	sob consulta
K1089.44008X20	L	M8	40	15,7	12	24,5	12,5	1	20	sob consulta
K1089.44008X30	L	M8	40	15,7	12	24,5	12,5	1	30	sob consulta
K1089.44008X40	L	M8	40	15,7	12	24,5	12,5	1	40	sob consulta
K1089.44008X50	L	M8	40	15,7	12	24,5	12,5	1	50	sob consulta
K1089.45008X20	L	M8	50	20	14,5	29	15	1,5	20	sob consulta
K1089.45008X30	L	M8	50	20	14,5	29	15	1,5	30	sob consulta
K1089.45008X40	L	M8	50	20	14,5	29	15	1,5	40	sob consulta
K1089.45010X20	L	M10	50	20	14,5	29	15	1,5	20	sob consulta
K1089.45010X30	L	M10	50	20	14,5	29	15	1,5	30	sob consulta
K1089.45010X40	L	M10	50	20	14,5	29	15	1,5	40	sob consulta
K1089.45010X50	L	M10	50	20	14,5	29	15	1,5	50	sob consulta
K1089.46010X20	L	M10	60	24	18	34	18,5	1,5	20	sob consulta
K1089.46010X30	L	M10	60	24	18	34	18,5	1,5	30	sob consulta
K1089.46010X40	L	M10	60	24	18	34	18,5	1,5	40	sob consulta
K1089.46010X50	L	M10	60	24	18	34	18,5	1,5	50	sob consulta
K1089.46012X20	L	M12	60	24	18	34	18,5	1,5	20	sob consulta
K1089.46012X30	L	M12	60	24	18	34	18,5	1,5	30	sob consulta
K1089.46012X40	L	M12	60	24	18	34	18,5	1,5	40	sob consulta
K1089.46012X50	L	M12	60	24	18	34	18,5	1,5	50	sob consulta
