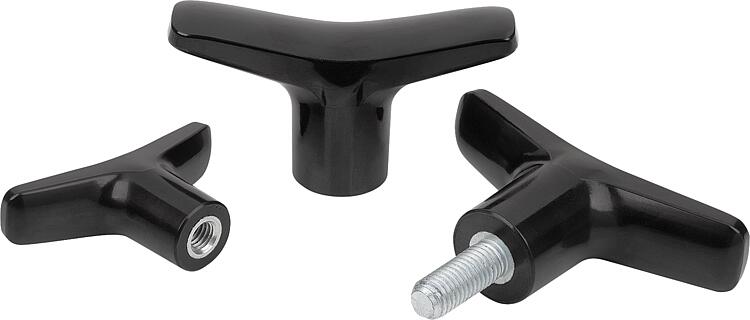

Manípulo em T plástico

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulo em T plástico

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha e pino roscado de aço zincado.Versão:peça altamente polida.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1871 Manípulo em T plástico

137 kB

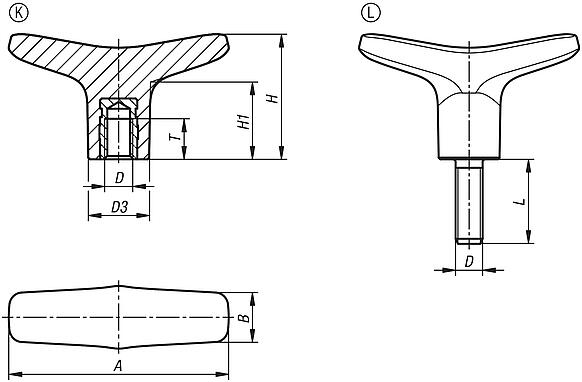

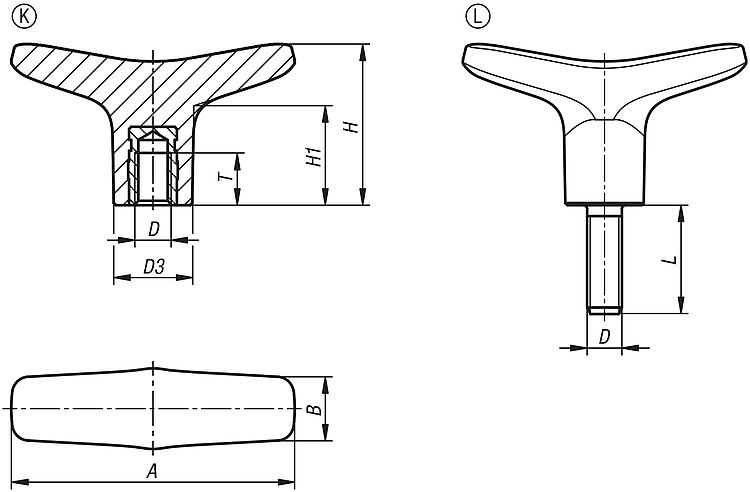

Desenhos (visão geral)

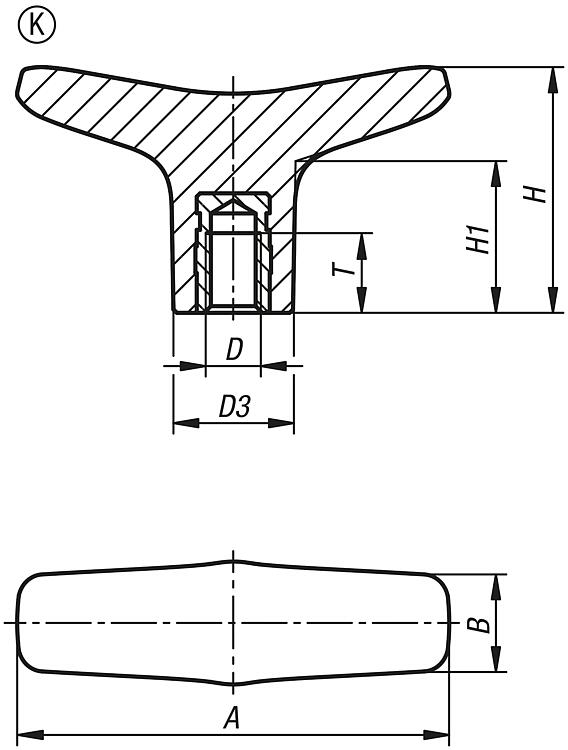

Manípulo em T plástico, Forma K, rosca fêmea

mais informações

Desenhos

Manípulo em T plástico, Forma K, rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo de rosca	A	B	D	D3	H	H1	T	Preço
K1871.16506	K	rosca fêmea	65,1	14,6	M6	18	37	22,9	9	sob consulta
K1871.16508	K	rosca fêmea	65,1	14,6	M8	18	37	22,9	12	sob consulta
K1871.17508	K	rosca fêmea	75,1	18,4	M8	22	41,2	25,2	12	sob consulta
K1871.17510	K	rosca fêmea	75,1	18,4	M10	22	41,2	25,2	15	sob consulta
K1871.18510	K	rosca fêmea	85,2	19,6	M10	24	44,8	26,5	15	sob consulta
K1871.18512	K	rosca fêmea	85,2	19,6	M12	24	44,8	26,5	18	sob consulta

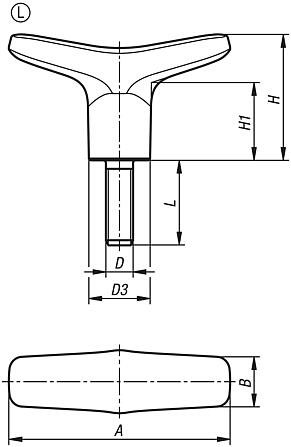

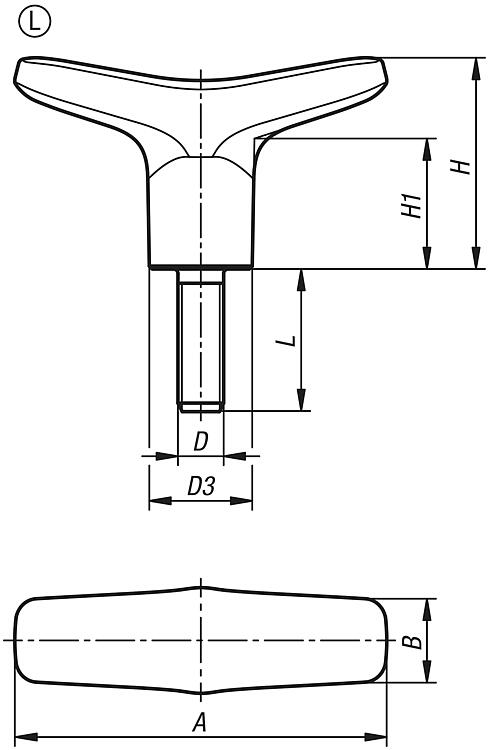

Manípulo em T plástico, Forma L, rosca macho

mais informações

Desenhos

Manípulo em T plástico, Forma L, rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo de rosca	A	B	D	D3	H	H1	L	Preço
K1871.26506X20	L	rosca macho	65,1	14,6	M6	18	37	22,9	20	sob consulta
K1871.26506X25	L	rosca macho	65,1	14,6	M6	18	37	22,9	25	sob consulta
K1871.26506X30	L	rosca macho	65,1	14,6	M6	18	37	22,9	30	sob consulta
K1871.26506X40	L	rosca macho	65,1	14,6	M6	18	37	22,9	40	sob consulta
K1871.26508X20	L	rosca macho	65,1	14,6	M8	18	37	22,9	20	sob consulta
K1871.26508X25	L	rosca macho	65,1	14,6	M8	18	37	22,9	25	sob consulta
K1871.26508X30	L	rosca macho	65,1	14,6	M8	18	37	22,9	30	sob consulta
K1871.26508X40	L	rosca macho	65,1	14,6	M8	18	37	22,9	40	sob consulta
K1871.27508X20	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	20	sob consulta
K1871.27508X25	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	25	sob consulta
K1871.27508X30	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	30	sob consulta
K1871.27508X40	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	40	sob consulta
K1871.27510X30	L	rosca macho	75,1	18,4	M10	22	41,2	25,2	30	sob consulta
K1871.27510X40	L	rosca macho	75,1	18,4	M10	22	41,2	25,2	40	sob consulta
K1871.27510X50	L	rosca macho	75,1	18,4	M10	22	41,2	25,2	50	sob consulta
K1871.28510X30	L	rosca macho	85,2	19,6	M10	24	44,8	26,5	30	sob consulta
K1871.28510X40	L	rosca macho	85,2	19,6	M10	24	44,8	26,5	40	sob consulta
K1871.28510X50	L	rosca macho	85,2	19,6	M10	24	44,8	26,5	50	sob consulta
K1871.28512X30	L	rosca macho	85,2	19,6	M12	24	44,8	26,5	30	sob consulta
K1871.28512X40	L	rosca macho	85,2	19,6	M12	24	44,8	26,5	40	sob consulta
K1871.28512X50	L	rosca macho	85,2	19,6	M12	24	44,8	26,5	50	sob consulta
