Manípulos de cinco pontas

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de cinco pontas

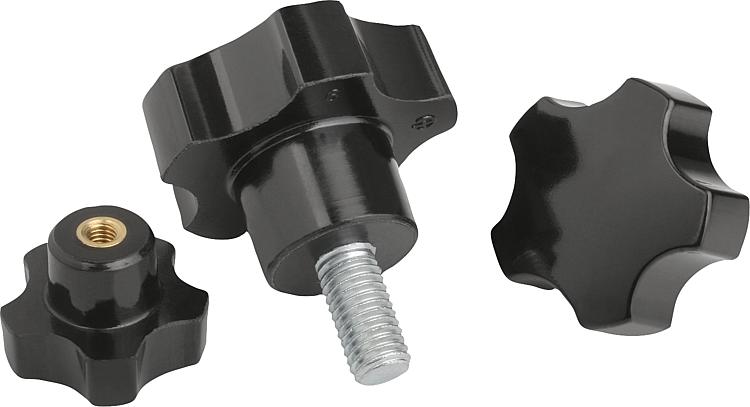

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha e pino roscado de aço zincado.Versão:peça altamente polida.Indicação:Nas versões K0185.3205 e K0185.3206 a bucha é de latão.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0185 Manípulos de cinco pontas

141 kB

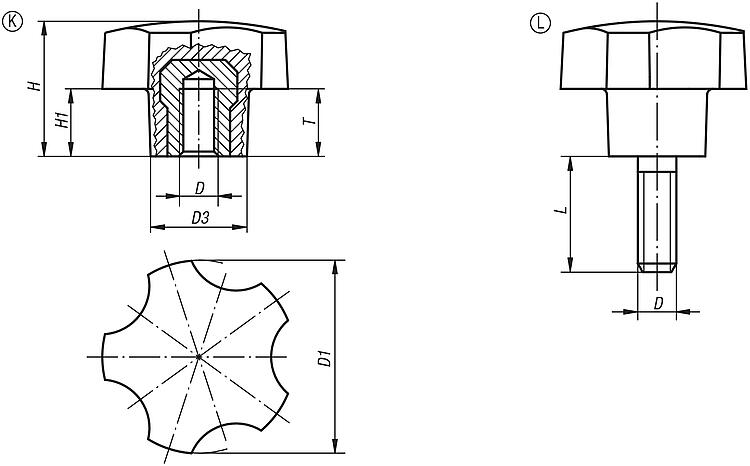

Desenhos (visão geral)

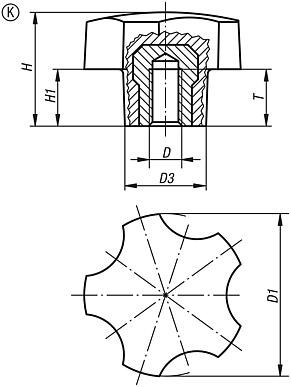

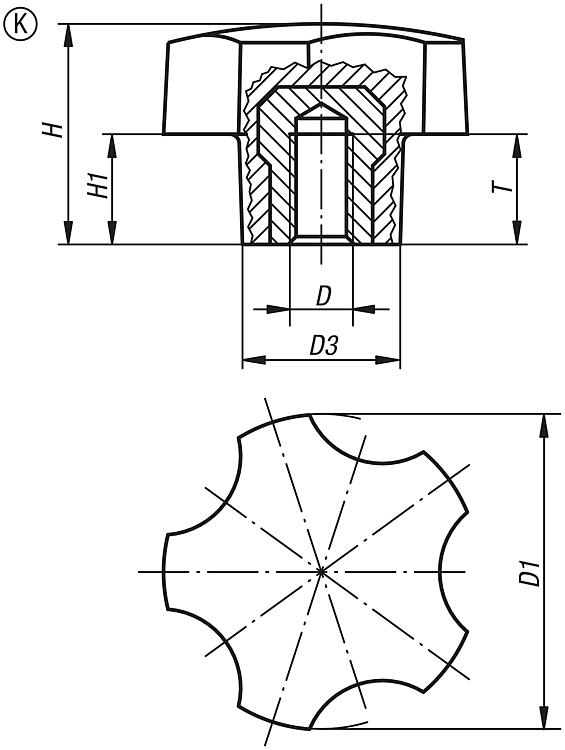

Manípulos de cinco pontas, com rosca fêmea

mais informações

Desenhos

Manípulos de cinco pontas, com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	H	H1	T	Preço
K0185.3205	K	M5	32	16	22,4	11,2	10	sob consulta
K0185.3206	K	M6	32	16	22,4	11,2	9	sob consulta
K0185.4006	K	M6	40	20	28	14	12	sob consulta
K0185.4008	K	M8	40	20	28	14	14	sob consulta
K0185.4010	K	M10	40	20	28	14	14	sob consulta
K0185.5008	K	M8	50	25	35	17,5	14	sob consulta
K0185.5010	K	M10	50	25	35	17,5	14	sob consulta

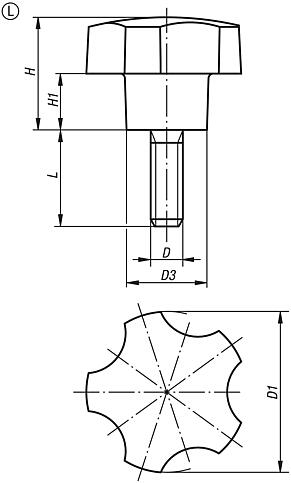

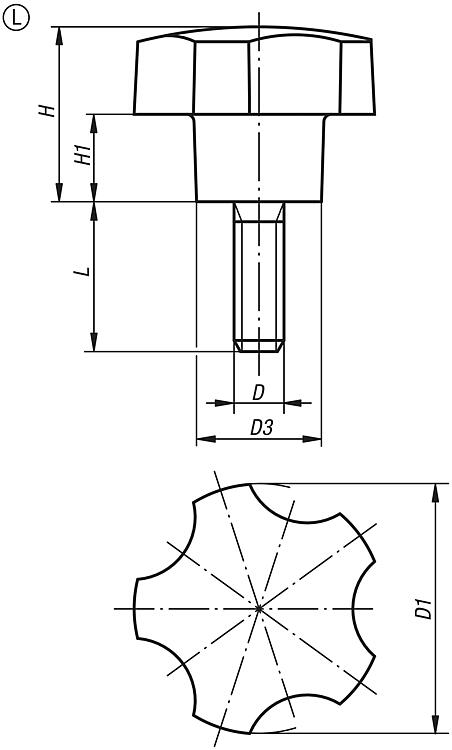

Manípulos de cinco pontas, com rosca macho

mais informações

Desenhos

Manípulos de cinco pontas, com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	H	H1	L	Preço
K0185.3206X12	L	M6	32	16	22,4	11,2	12	sob consulta
K0185.3206X18	L	M6	32	16	22,4	11,2	18	sob consulta
K0185.3208X16	L	M8	32	16	22,4	11,2	16	sob consulta
K0185.3208X24	L	M8	32	16	22,4	11,2	24	sob consulta
K0185.4006X18	L	M6	40	20	28	14	18	sob consulta
K0185.4008X16	L	M8	40	20	28	14	16	sob consulta
K0185.4008X20	L	M8	40	20	28	14	20	sob consulta
K0185.4008X24	L	M8	40	20	28	14	24	sob consulta
K0185.4010X30	L	M10	40	20	28	14	30	sob consulta
K0185.5008X16	L	M8	50	25	35	17,5	16	sob consulta
K0185.5008X24	L	M8	50	25	35	17,5	24	sob consulta
K0185.5010X20	L	M10	50	25	35	17,5	20	sob consulta
K0185.5010X30	L	M10	50	25	35	17,5	30	sob consulta
