Porcas borboleta

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Porcas borboleta

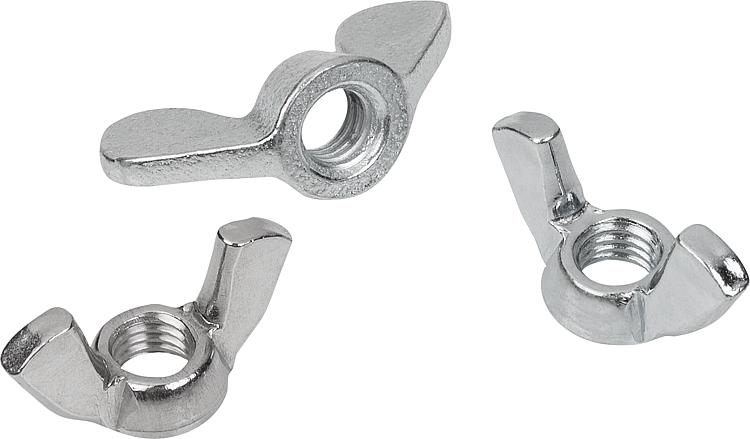

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço (formato alemão, a partir de M12 ferro fundido maleável) ou aço inoxidável A2.Versão:Aço e ferro fundido maleável galvanizado.
Aço inoxidável, superfície sem tratamento.Indicação:As porcas borboleta podem ser apertadas e (na maioria das vezes) soltas manualmente. Não há necessidade do uso de ferramentas.

Indicação de desenho:

DE = formato alemão semelhante à DIN 315
AM = formato americano

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2344 Porcas borboleta

137 kB

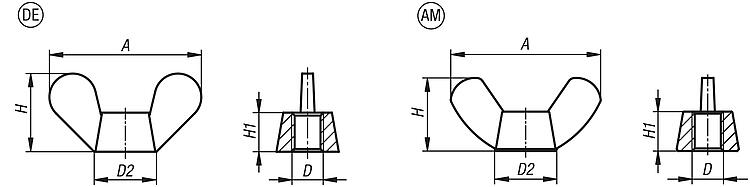

Desenhos (visão geral)

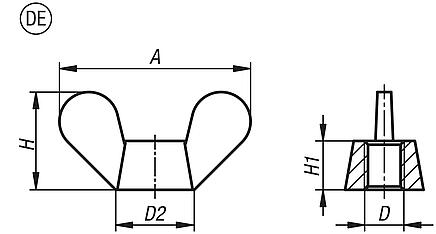

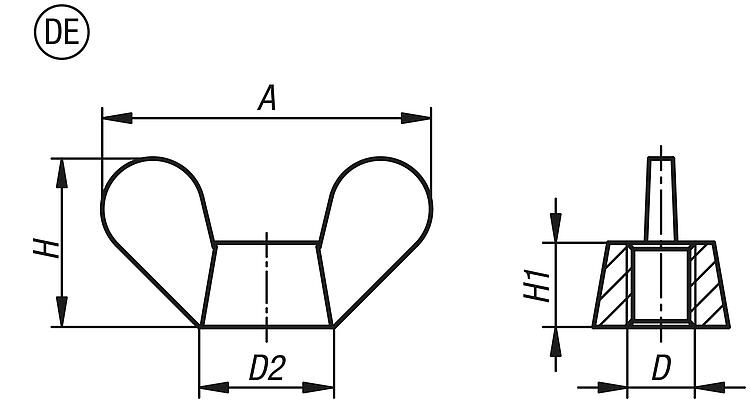

Porcas borboleta, forma DE, formato alemão semelhante à DIN 315

mais informações

Desenhos

Porcas borboleta, forma DE, formato alemão semelhante à DIN 315

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	A máx.	D2 máx.	H	H1	Preço
K2344.104	DE	aço	M4	20	8	10,5	4,6	sob consulta
K2344.105	DE	aço	M5	26	11	13	6,5	sob consulta
K2344.106	DE	aço	M6	33	13	17	8	sob consulta
K2344.108	DE	aço	M8	39	16	20	10	sob consulta
K2344.110	DE	aço	M10	51	20	25	12	sob consulta
K2344.112	DE	ferro fundido maleável	M12	65	23	33,5	14	sob consulta
K2344.116	DE	ferro fundido maleável	M16	73	29	37,5	17	sob consulta
K2344.120	DE	ferro fundido maleável	M20	90	35	46,5	21	sob consulta
K2344.1104	DE	aço inoxidável A2	M4	20	8	10,5	4,6	sob consulta
K2344.1105	DE	aço inoxidável A2	M5	26	11	13	6,5	sob consulta
K2344.1106	DE	aço inoxidável A2	M6	33	13	17	8	sob consulta
K2344.1108	DE	aço inoxidável A2	M8	39	16	20	10	sob consulta
K2344.1110	DE	aço inoxidável A2	M10	51	20	25	12	sob consulta
K2344.1112	DE	aço inoxidável A2	M12	65	23	33,5	14	sob consulta
K2344.1116	DE	aço inoxidável A2	M16	73	29	37,5	17	sob consulta
K2344.1120	DE	aço inoxidável A2	M20	90	35	46,5	21	sob consulta

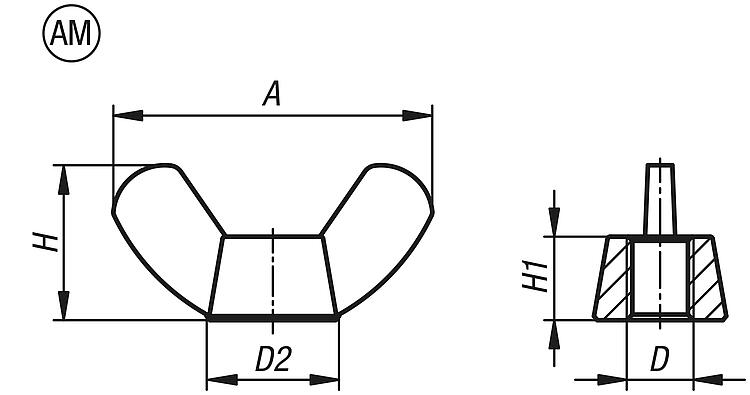

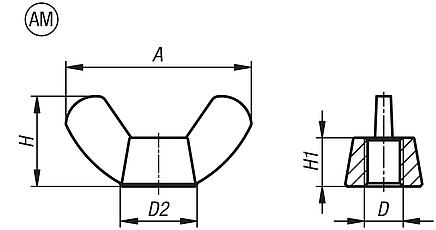

Porcas borboleta, forma AM, formato americano

mais informações

Desenhos

Porcas borboleta, forma AM, formato americano

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	A máx.	D2 máx.	H	H1	Preço
K2344.204	AM	aço	M4	18,5	8	8,8	3	sob consulta
K2344.205	AM	aço	M5	22	11	10,5	4	sob consulta
K2344.206	AM	aço	M6	26,8	13	12,9	4,9	sob consulta
K2344.208	AM	aço	M8	30,3	14	14,8	5,4	sob consulta
K2344.210	AM	aço	M10	35,3	16,5	17,3	6,3	sob consulta
K2344.212	AM	aço	M12	47,5	22,5	22,5	7,9	sob consulta
K2344.1204	AM	aço inoxidável A2	M4	18,5	8	8,8	3	sob consulta
K2344.1205	AM	aço inoxidável A2	M5	22	11	10,5	4	sob consulta
K2344.1206	AM	aço inoxidável A2	M6	26,8	13	12,9	4,9	sob consulta
K2344.1208	AM	aço inoxidável A2	M8	30,3	14	14,8	5,4	sob consulta
K2344.1210	AM	aço inoxidável A2	M10	35,3	16,5	17,3	6,3	sob consulta
K2344.1212	AM	aço inoxidável A2	M12	47,5	22,5	22,5	7,9	sob consulta
