K0145

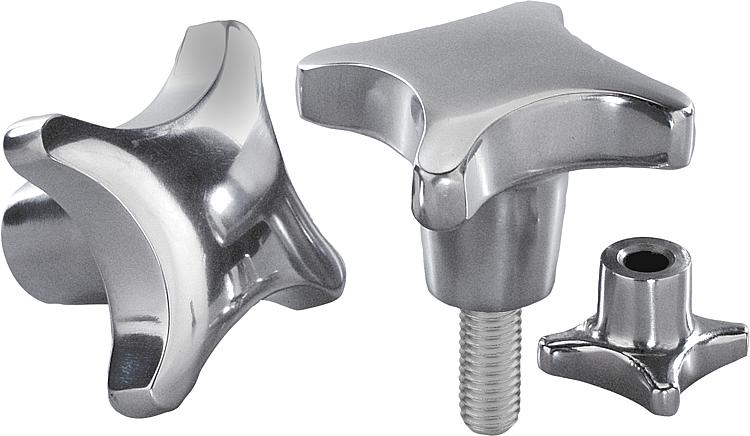

Manípulos de quatro pontas semelhantes à norma DIN 6335 de...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de quatro pontas semelhantes à norma DIN 6335 de alumínio

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Alumínio.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Vibroacabamento ou retificado e polido.

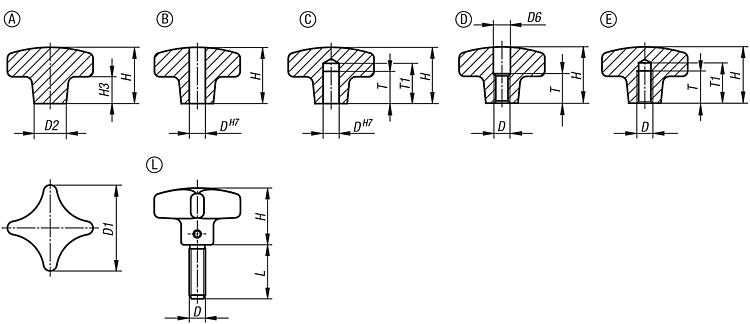

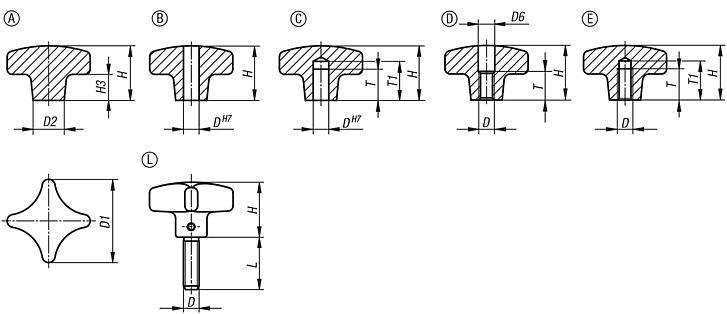

Pino roscado e pino de travessa com superfícies sem tratamento.Sob consulta:Manípulos de quatro pontas como peça bruta (sem vibroacabamento).Indicação de desenho:

Forma A: peça bruta
Forma B: furo passante
Forma C: furo cego
Forma D: rosca furada
Forma E: furo cego roscado
Forma L: com rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0145 Manípulos de quatro pontas semelhantes à norma DIN 6335 de alumínio

187 kB

Desenhos (visão geral)

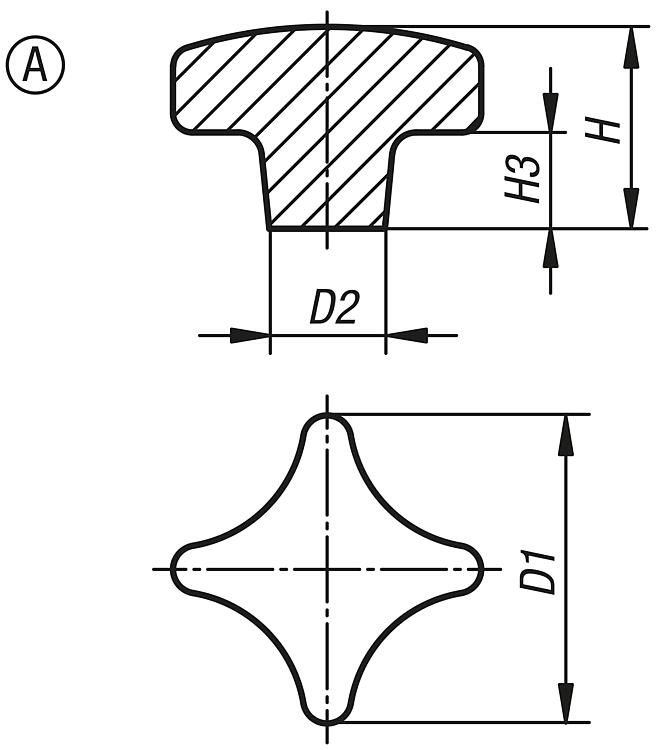

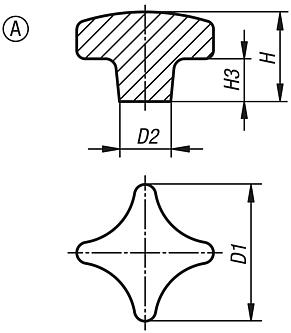

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma A, peça bruta

mais informações

Desenhos

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma A, peça bruta

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D1	D2	H	H3	Preço
K0145.104008	A	tamboreado	40	14	26	14	sob consulta
K0145.105010	A	tamboreado	50	18	34	20	sob consulta
K0145.106312	A	tamboreado	63	25	42	25	sob consulta
K0145.108016	A	tamboreado	80	25	52	30	sob consulta

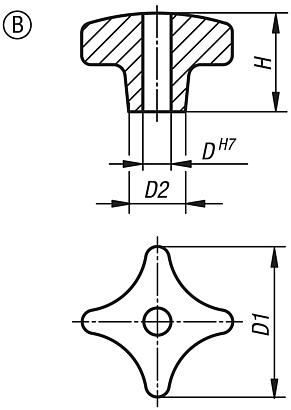

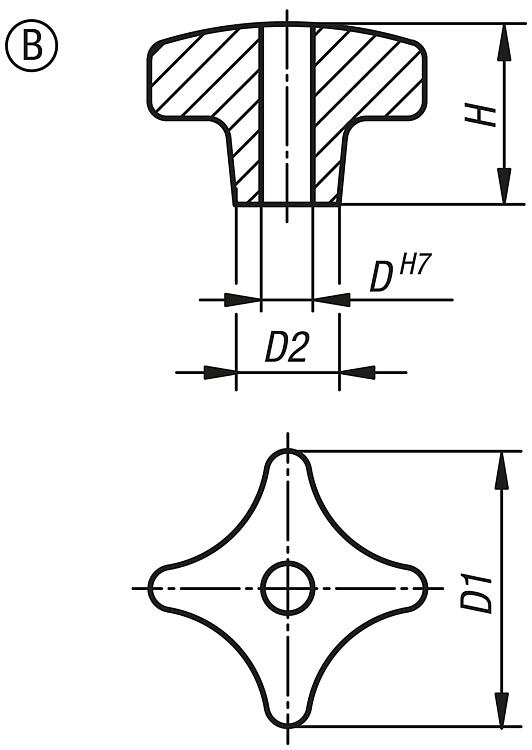

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 633, forma B, furo passante

mais informações

Desenhos

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 633, forma B, furo passante

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície	D1	D	D2	H	Preço
K0145.2080162	B	polido	80	16	25	50	sob consulta
K0145.2040082	B	polido	40	8	14	25	sob consulta
K0145.2050102	B	polido	50	10	18	32	sob consulta
K0145.2063122	B	polido	63	12	25	40	sob consulta
K0145.205010	B	tamboreado	50	10	18	32	sob consulta
K0145.206312	B	tamboreado	63	12	25	40	sob consulta
K0145.204008	B	tamboreado	40	8	14	25	sob consulta
K0145.208016	B	tamboreado	80	16	25	50	sob consulta

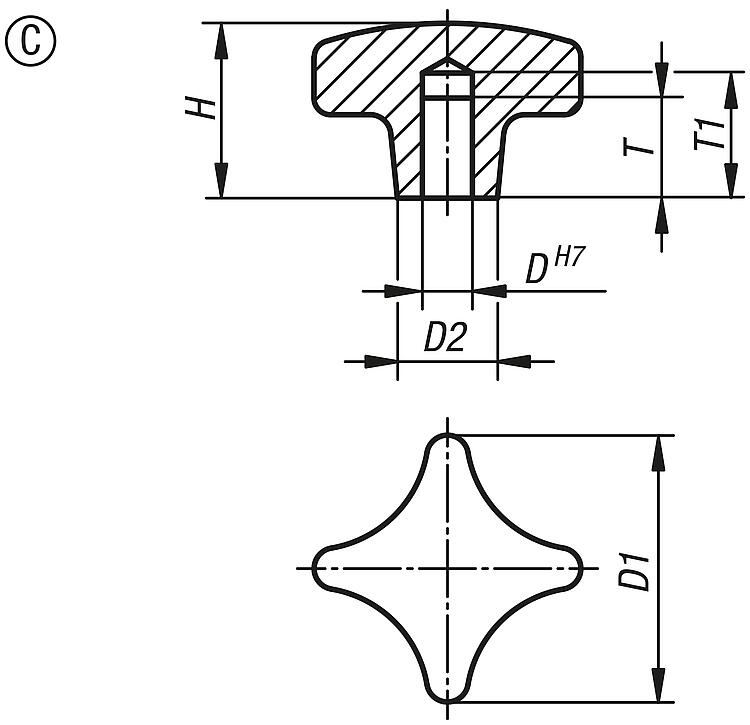

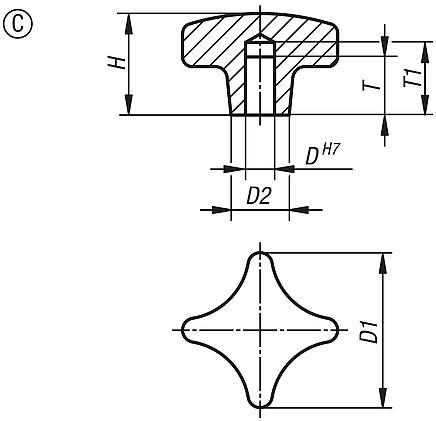

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma C, furo cego

mais informações

Desenhos

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma C, furo cego

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície	D	D1	D2	H	T	T1	Preço
K0145.3080162	C	polido	16	80	25	50	28	32	sob consulta
K0145.3040082	C	polido	8	40	14	25	15	18	sob consulta
K0145.3050102	C	polido	10	50	18	32	18	21	sob consulta
K0145.3063122	C	polido	12	63	25	40	22	25	sob consulta
K0145.305010	C	tamboreado	10	50	18	32	18	21	sob consulta
K0145.306312	C	tamboreado	12	63	25	40	22	25	sob consulta
K0145.304008	C	tamboreado	8	40	14	25	15	18	sob consulta
K0145.308016	C	tamboreado	16	80	25	50	28	32	sob consulta

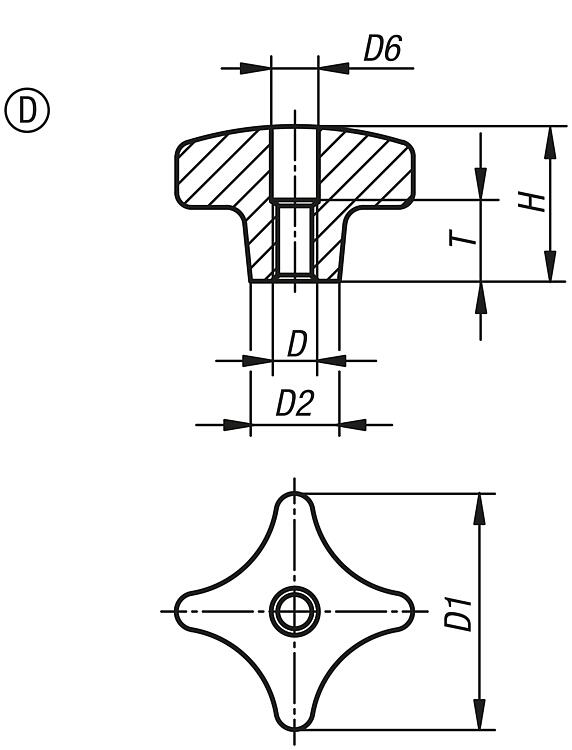

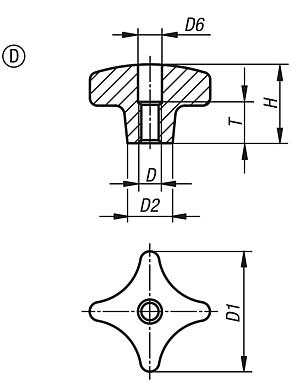

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma D, rosca furada

mais informações

Desenhos

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma D, rosca furada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície	D	D1	D2	D6	H	T	Preço
K0145.404008	D	tamboreado	M8	40	14	8,4	25	15	sob consulta
K0145.405010	D	tamboreado	M10	50	18	10,5	32	18	sob consulta
K0145.406312	D	tamboreado	M12	63	25	13	40	22	sob consulta
K0145.408016	D	tamboreado	M16	80	25	17	50	28	sob consulta
K0145.4040082	D	polido	M8	40	14	8,4	25	15	sob consulta
K0145.4050102	D	polido	M10	50	18	10,5	32	18	sob consulta
K0145.4063122	D	polido	M12	63	25	13	40	22	sob consulta
K0145.4080162	D	polido	M16	80	25	17	50	28	sob consulta

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma E, furo cego roscado

mais informações

Desenhos

Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma E, furo cego roscado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície	D	D1	D2	H	T	T1	Preço
K0145.504008	E	tamboreado	M8	40	14	25	15	18	sob consulta
K0145.505010	E	tamboreado	M10	50	18	32	18	21	sob consulta
K0145.506312	E	tamboreado	M12	63	25	40	22	25	sob consulta
K0145.508016	E	tamboreado	M16	80	25	50	28	32	sob consulta
K0145.5040082	E	polido	M8	40	14	25	15	18	sob consulta
K0145.5050102	E	polido	M10	50	18	32	18	21	sob consulta
K0145.5063122	E	polido	M12	63	25	40	22	25	sob consulta
K0145.5080162	E	polido	M16	80	25	50	28	32	sob consulta

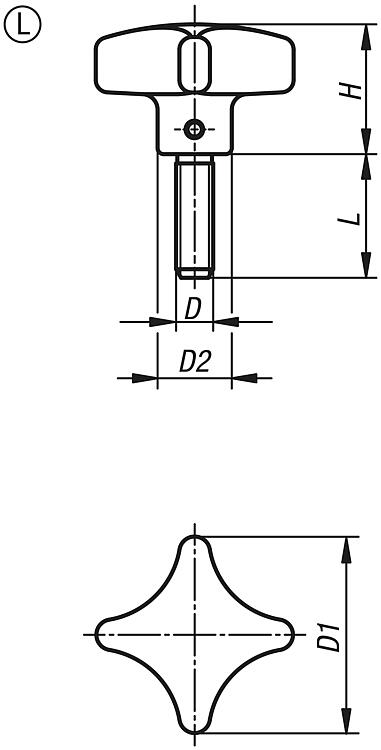

Manípulos de quatro pontas em alumínio, semelhantes à norma DIN 6335, forma L, com rosca macho

mais informações

Desenhos

Manípulos de quatro pontas em alumínio, semelhantes à norma DIN 6335, forma L, com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	L	Preço
K0145.604008X20	L	tamboreado	M8	40	14	25	20	sob consulta
K0145.604008X25	L	tamboreado	M8	40	14	25	25	sob consulta
K0145.604008X30	L	tamboreado	M8	40	14	25	30	sob consulta
K0145.604008X40	L	tamboreado	M8	40	14	25	40	sob consulta
K0145.604008X50	L	tamboreado	M8	40	14	25	50	sob consulta
K0145.605010X20	L	tamboreado	M10	50	18	32	20	sob consulta
K0145.605010X25	L	tamboreado	M10	50	18	32	25	sob consulta
K0145.605010X30	L	tamboreado	M10	50	18	32	30	sob consulta
K0145.605010X40	L	tamboreado	M10	50	18	32	40	sob consulta
K0145.605010X50	L	tamboreado	M10	50	18	32	50	sob consulta
K0145.606312X20	L	tamboreado	M12	63	25	40	20	sob consulta
K0145.606312X30	L	tamboreado	M12	63	25	40	30	sob consulta
K0145.606312X40	L	tamboreado	M12	63	25	40	40	sob consulta
K0145.606312X50	L	tamboreado	M12	63	25	40	50	sob consulta
