K0180

Manípulos em T

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos em T

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico reforçado com fibra de vidro.
Bucha roscada em latão.
Pinos roscados em aço.Versão:Botão na cor preta.
Pinos roscados zincados.Sob consulta:As cores de manípulos: vermelho, amarelo, verde, azul, branco ou cinza (são encomendáveis a partir de 1000 unidades).Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0180 Manípulos em T

166 kB

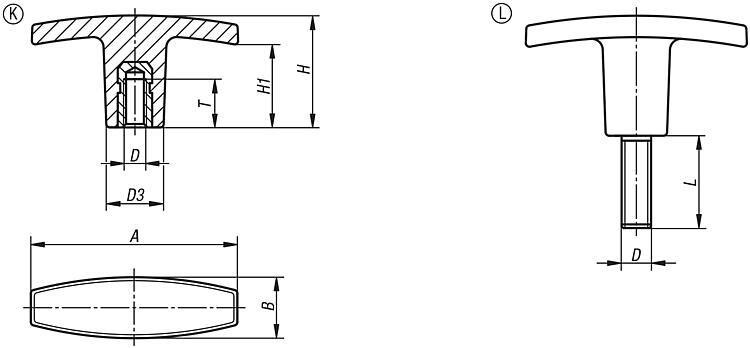

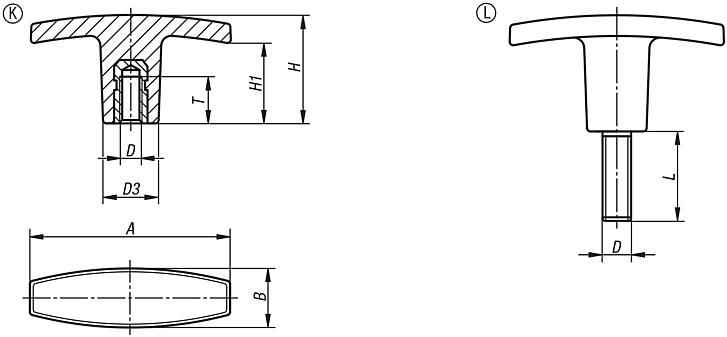

Desenhos (visão geral)

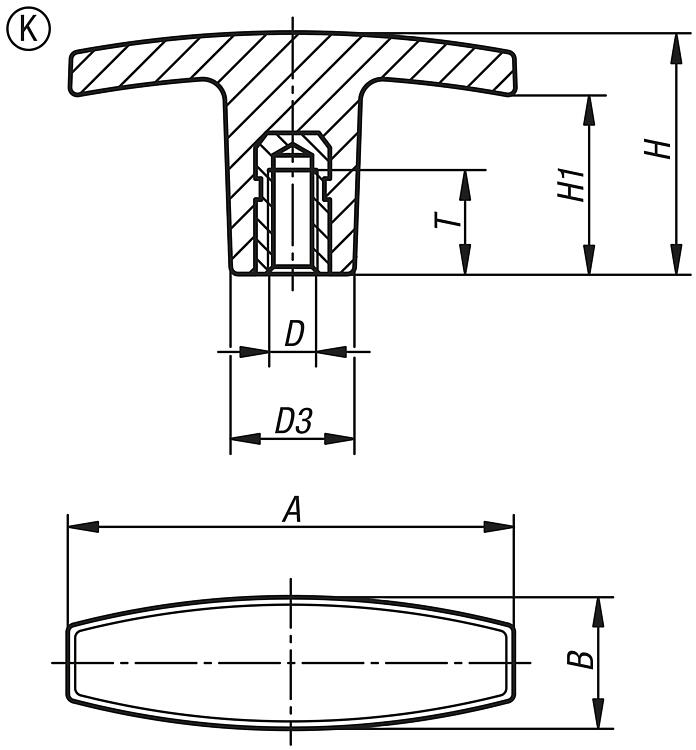

Manípulos em T com rosca fêmea

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	D	D3	H	H1	T	Preço
K0180.14005	K	40	13	M5	13	30,5	20	10	sob consulta
K0180.15005	K	50	15	M5	14	24	16	10	sob consulta
K0180.16006	K	60	17	M6	16	31,5	23	12	sob consulta
K0180.17108	K	71	19,5	M8	20	36	19	20	sob consulta
K0180.17110	K	71	19,5	M10	20	36	19	20	sob consulta
K0180.18010	K	80	26	M10	26	39,5	26	25	sob consulta
K0180.18012	K	80	26	M12	26	39,5	26	25	sob consulta

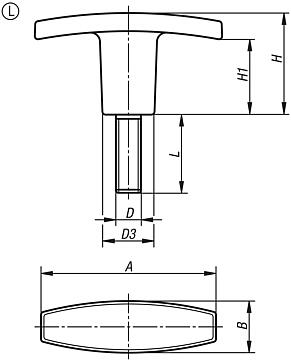

Manípulos em T com rosca macho

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	D	D3	H	H1	L	Preço
K0180.24005X15	L	40	13	M5	13	30,5	20	15	sob consulta
K0180.25005X15	L	50	15	M5	14	24	16	15	sob consulta
K0180.25005X20	L	50	15	M5	14	24	16	20	sob consulta
K0180.26006X20	L	60	17	M6	16	31,5	23	20	sob consulta
K0180.26006X25	L	60	17	M6	16	31,5	23	25	sob consulta
K0180.27108X20	L	71	19,5	M8	20	36	19	20	sob consulta
K0180.27108X30	L	71	19,5	M8	20	36	19	30	sob consulta
K0180.27110X20	L	71	19,5	M10	20	36	19	20	sob consulta
K0180.27110X30	L	71	19,5	M10	20	36	19	30	sob consulta
K0180.28010X30	L	80	26	M10	26	39,5	26	30	sob consulta
K0180.28012X40	L	80	26	M12	26	39,5	26	40	sob consulta
