Manípulos em estrela semelhantes à norma DIN 6336

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos em estrela semelhantes à norma DIN 6336

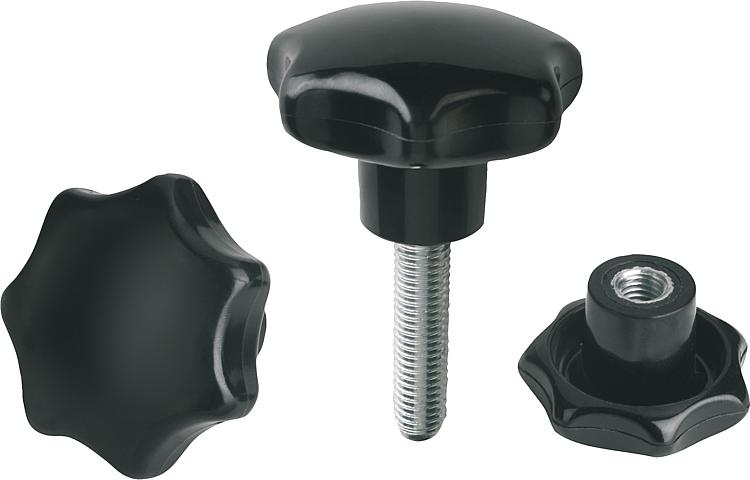

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico fenólico PF 31, preto.
Bucha ou pino roscado em aço zincado, passivados na cor azul.Versão:peça altamente polida.Indicação:Na versão K0152.22004 a bucha é feita em latão.Sob consulta:Cores adicionais.Indicação de desenho:

Forma K: bucha roscada
Forma L: rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0152 Manípulos em estrela semelhantes à norma DIN 6336

132 kB

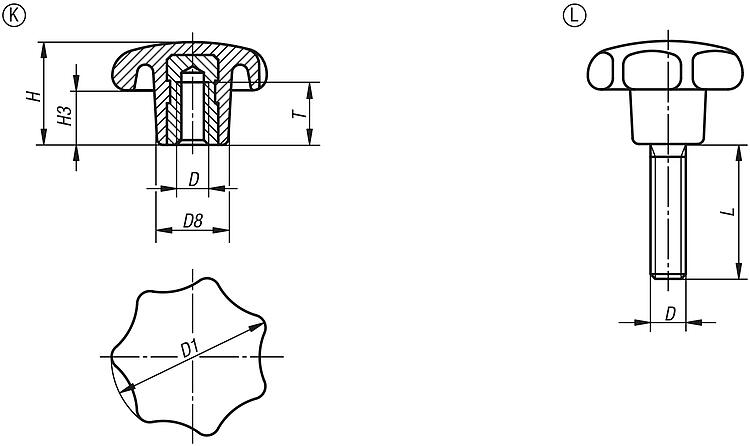

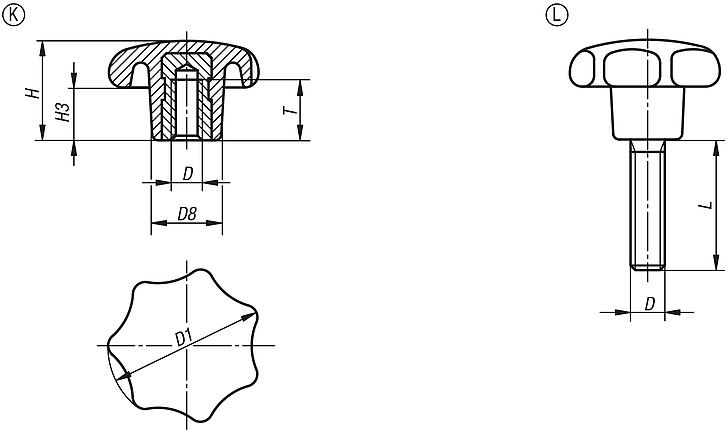

Desenhos (visão geral)

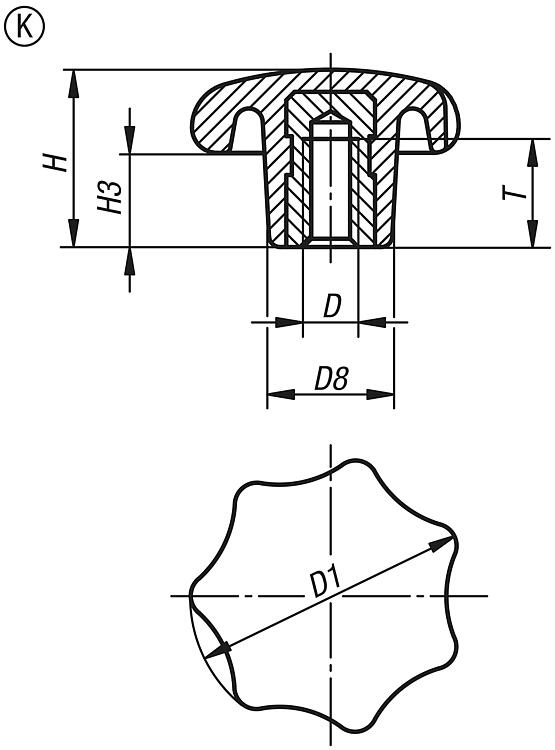

Manípulos em estrela com rosca fêmea semelhantes à norma DIN 6336, forma K

mais informações

Desenhos

Manípulos em estrela com rosca fêmea semelhantes à norma DIN 6336, forma K

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	T	Preço
K0152.22004	K	M4	20	10	13	7	6,5	sob consulta
K0152.22505	K	M5	25	12	16	8	9,5	sob consulta
K0152.23206	K	M6	32	14	20	10	12	sob consulta
K0152.24008	K	M8	40	18	25	13	14	sob consulta
K0152.25010	K	M10	50	22	32	17	18	sob consulta
K0152.26312	K	M12	63	26	40	21	22	sob consulta
K0152.28016	K	M16	80	35	50	25	30	sob consulta

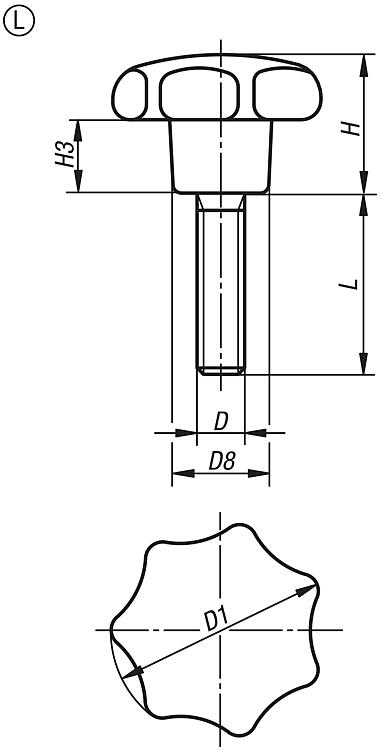

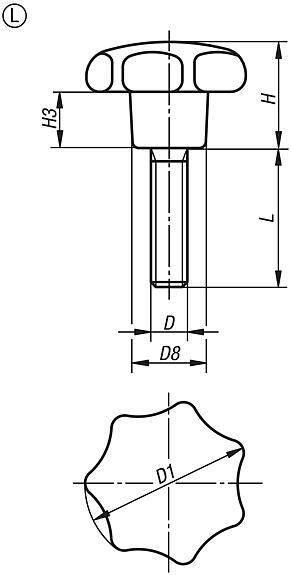

Manípulos em estrela com rosca macho semelhantes à norma DIN 6336, forma L

mais informações

Desenhos

Manípulos em estrela com rosca macho semelhantes à norma DIN 6336, forma L

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	L	Preço
K0152.42505X15	L	M5	25	12	16	8	15	sob consulta
K0152.42505X20	L	M5	25	12	16	8	20	sob consulta
K0152.42505X25	L	M5	25	12	16	8	25	sob consulta
K0152.43206X15	L	M6	32	14	20	10	15	sob consulta
K0152.43206X20	L	M6	32	14	20	10	20	sob consulta
K0152.43206X25	L	M6	32	14	20	10	25	sob consulta
K0152.43206X30	L	M6	32	14	20	10	30	sob consulta
K0152.44008X20	L	M8	40	18	25	13	20	sob consulta
K0152.44008X25	L	M8	40	18	25	13	25	sob consulta
K0152.44008X30	L	M8	40	18	25	13	30	sob consulta
K0152.44008X35	L	M8	40	18	25	13	35	sob consulta
K0152.44008X40	L	M8	40	18	25	13	40	sob consulta
K0152.45010X25	L	M10	50	22	32	17	25	sob consulta
K0152.45010X30	L	M10	50	22	32	17	30	sob consulta
K0152.45010X35	L	M10	50	22	32	17	35	sob consulta
K0152.45010X40	L	M10	50	22	32	17	40	sob consulta
K0152.45010X50	L	M10	50	22	32	17	50	sob consulta
K0152.46312X30	L	M12	63	26	40	21	30	sob consulta
K0152.46312X35	L	M12	63	26	40	21	35	sob consulta
K0152.46312X40	L	M12	63	26	40	21	40	sob consulta
K0152.46312X50	L	M12	63	26	40	21	50	sob consulta
K0152.46312X60	L	M12	63	26	40	21	60	sob consulta
K0152.48016X30	L	M16	80	35	50	25	30	sob consulta
K0152.48016X40	L	M16	80	35	50	25	40	sob consulta
K0152.48016X50	L	M16	80	35	50	25	50	sob consulta
K0152.48016X60	L	M16	80	35	50	25	60	sob consulta
