Manípulos de quatro pontas planos

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de quatro pontas planos

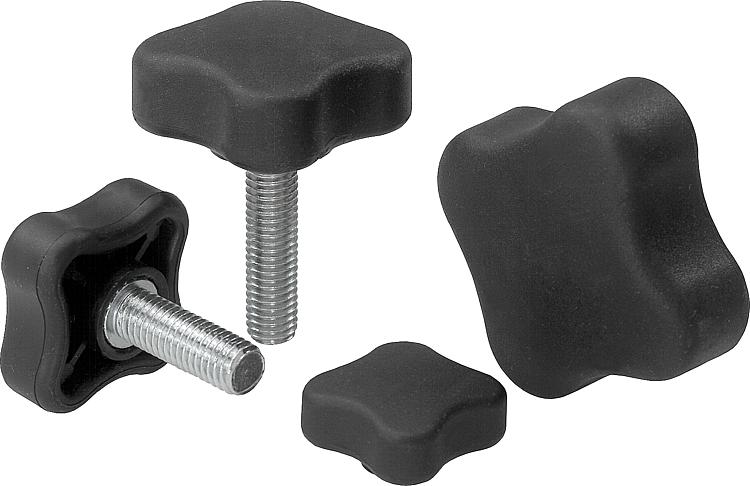

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Um manuseio altamento seguro aliado ao design inovador, são fatores que promovem uma funcionalidade excepcional. A sua estrutura plana é adequada para instalações baixas.Material, versão:Corpo básico em termoplástico duro, preto.
Revestimento em termoplástico macio, preto.
Rosca fêmea em latão galvanizado.
Rosca macho em aço, classe de resistência 5.8 galvanizado.Indicação:Os manípulos de quatro pontas SYMPA TOUCH planos podem ser fornecidos em 5 tamanhos, com rosca fêmea e macho.Sob consulta:Roscas macho, comprimentos de parafusos, versões e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0278 Manípulos de quatro pontas planos

177 kB

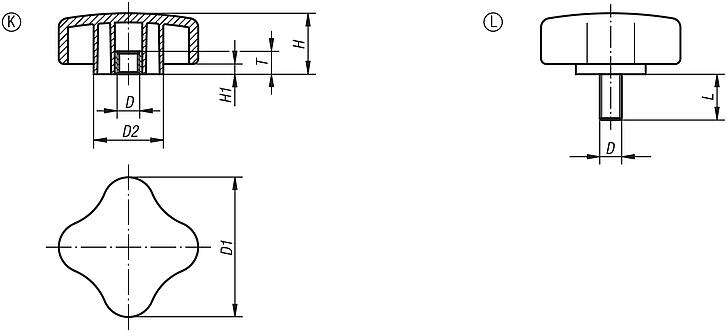

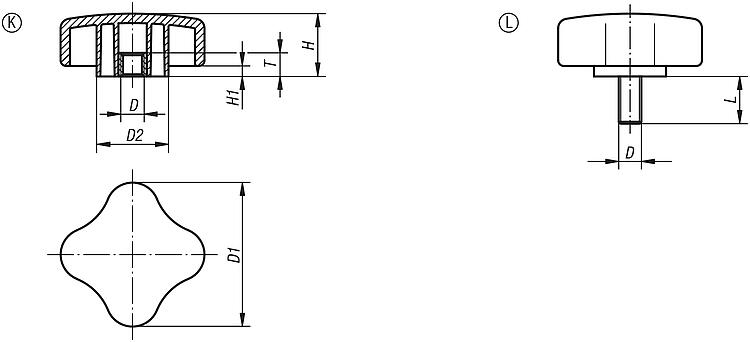

Desenhos (visão geral)

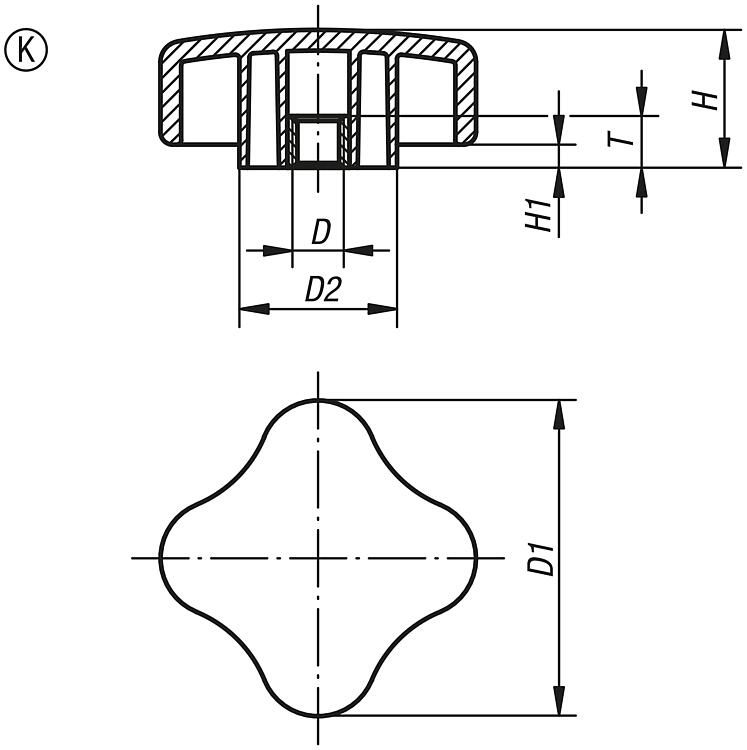

Manípulos de quatro pontas planos com rosca fêmea

mais informações

Desenhos

Manípulos de quatro pontas planos com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Preço
K0278.3505	K	M5	35,5	14,2	15,5	2,8	12,5	sob consulta
K0278.3506	K	M6	35,5	14,2	15,5	2,8	12,5	sob consulta
K0278.4405	K	M5	44,5	17,5	19,3	3,3	12,5	sob consulta
K0278.4406	K	M6	44,5	17,5	19,3	3,3	12,5	sob consulta
K0278.4408	K	M8	44,5	17,5	19,3	3,3	12,5	sob consulta
K0278.4410	K	M10	44,5	17,5	19,3	3,3	12,5	sob consulta
K0278.5005	K	M5	50,8	23,6	22,1	3,8	12,5	sob consulta
K0278.5006	K	M6	50,8	23,6	22,1	3,8	12,5	sob consulta
K0278.5008	K	M8	50,8	23,6	22,1	3,8	12,5	sob consulta
K0278.5010	K	M10	50,8	23,6	22,1	3,8	12,5	sob consulta
K0278.6306	K	M6	63,5	31,7	27,7	4,6	12,5	sob consulta
K0278.6308	K	M8	63,5	31,7	27,7	4,6	12,5	sob consulta
K0278.6310	K	M10	63,5	31,7	27,7	4,6	12,5	sob consulta
K0278.6312	K	M12	63,5	31,7	27,7	4,6	12,5	sob consulta
K0278.7608	K	M8	76,2	38,1	33,3	5,6	12,5	sob consulta
K0278.7610	K	M10	76,2	38,1	33,3	5,6	12,5	sob consulta
K0278.7612	K	M12	76,2	38,1	33,3	5,6	12,5	sob consulta

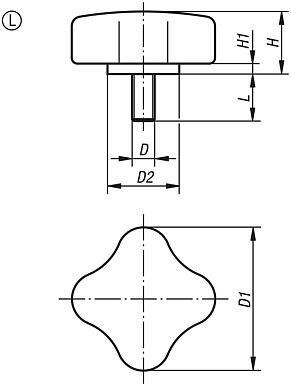

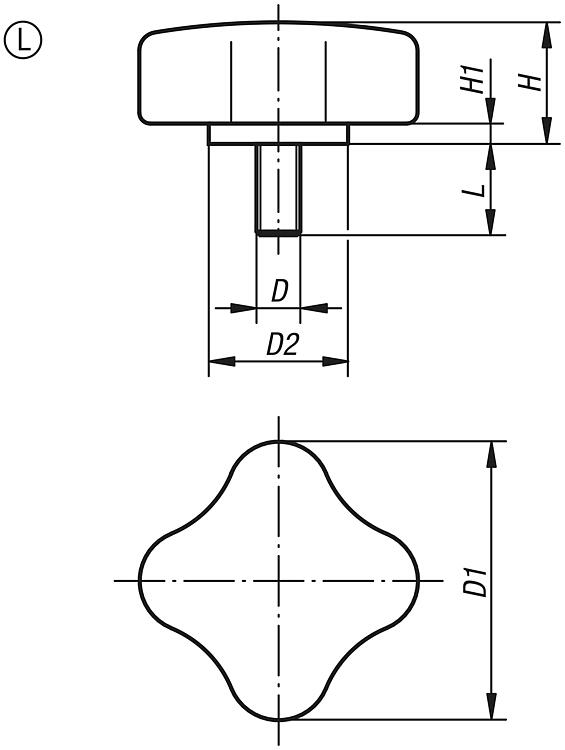

Manípulos de quatro pontas planos com rosca macho

mais informações

Desenhos

Manípulos de quatro pontas planos com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	L	Preço
K0278.3506X15	L	M6	35,5	14,2	15,5	2,8	15	sob consulta
K0278.3506X20	L	M6	35,5	14,2	15,5	2,8	20	sob consulta
K0278.3506X25	L	M6	35,5	14,2	15,5	2,8	25	sob consulta
K0278.3506X35	L	M6	35,5	14,2	15,5	2,8	35	sob consulta
K0278.4406X15	L	M6	44,5	17,5	19,3	3,3	15	sob consulta
K0278.4406X20	L	M6	44,5	17,5	19,3	3,3	20	sob consulta
K0278.4406X25	L	M6	44,5	17,5	19,3	3,3	25	sob consulta
K0278.4406X35	L	M6	44,5	17,5	19,3	3,3	35	sob consulta
K0278.4408X16	L	M8	44,5	17,5	19,3	3,3	16	sob consulta
K0278.4408X25	L	M8	44,5	17,5	19,3	3,3	25	sob consulta
K0278.4408X35	L	M8	44,5	17,5	19,3	3,3	35	sob consulta
K0278.4410X20	L	M10	44,5	17,5	19,3	3,3	20	sob consulta
K0278.4410X30	L	M10	44,5	17,5	19,3	3,3	30	sob consulta
K0278.4410X40	L	M10	44,5	17,5	19,3	3,3	40	sob consulta
K0278.4410X50	L	M10	44,5	17,5	19,3	3,3	50	sob consulta
K0278.5006X15	L	M6	50,8	23,6	22,1	3,8	15	sob consulta
K0278.5006X20	L	M6	50,8	23,6	22,1	3,8	20	sob consulta
K0278.5006X25	L	M6	50,8	23,6	22,1	3,8	25	sob consulta
K0278.5006X35	L	M6	50,8	23,6	22,1	3,8	35	sob consulta
K0278.5008X16	L	M8	50,8	23,6	22,1	3,8	16	sob consulta
K0278.5008X25	L	M8	50,8	23,6	22,1	3,8	25	sob consulta
K0278.5008X35	L	M8	50,8	23,6	22,1	3,8	35	sob consulta
K0278.5010X30	L	M10	50,8	23,6	22,1	3,8	30	sob consulta
K0278.5010X40	L	M10	50,8	23,6	22,1	3,8	40	sob consulta
K0278.5010X50	L	M10	50,8	23,6	22,1	3,8	50	sob consulta
K0278.6306X15	L	M6	63,5	31,7	27,7	4,6	15	sob consulta
K0278.6306X20	L	M6	63,5	31,7	27,7	4,6	20	sob consulta
K0278.6306X25	L	M6	63,5	31,7	27,7	4,6	25	sob consulta
K0278.6306X35	L	M6	63,5	31,7	27,7	4,6	35	sob consulta
K0278.6308X16	L	M8	63,5	31,7	27,7	4,6	16	sob consulta
K0278.6308X25	L	M8	63,5	31,7	27,7	4,6	25	sob consulta
K0278.6308X35	L	M8	63,5	31,7	27,7	4,6	35	sob consulta
K0278.6310X30	L	M10	63,5	31,7	27,7	4,6	30	sob consulta
K0278.6310X40	L	M10	63,5	31,7	27,7	4,6	40	sob consulta
K0278.6310X50	L	M10	63,5	31,7	27,7	4,6	50	sob consulta
K0278.7608X16	L	M8	76,2	38,1	33,3	5,6	16	sob consulta
K0278.7608X25	L	M8	76,2	38,1	33,3	5,6	25	sob consulta
K0278.7608X35	L	M8	76,2	38,1	33,3	5,6	35	sob consulta
K0278.7610X30	L	M10	76,2	38,1	33,3	5,6	30	sob consulta
K0278.7610X40	L	M10	76,2	38,1	33,3	5,6	40	sob consulta
K0278.7610X50	L	M10	76,2	38,1	33,3	5,6	50	sob consulta
