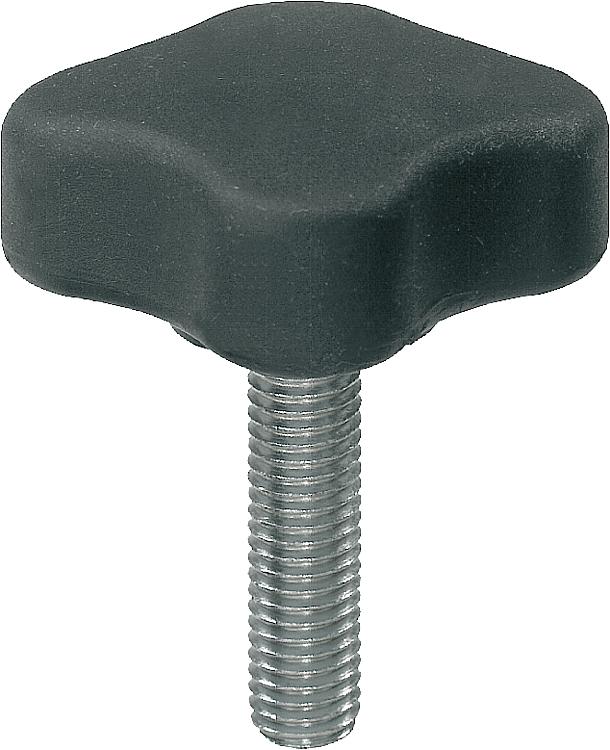

Manípulos de quatro pontas planos com rosca macho

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de quatro pontas planos
      - Manípulos de quatro pontas planos com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial, versão:Corpo básico em termoplástico duro, preto.
Revestimento em termoplástico macio, preto.
Rosca macho em aço, classe de resistência 5.8 galvanizado.Indicação:Os manípulos de quatro pontas SYMPA TOUCH planos podem ser fornecidos em 5 tamanhos, com rosca fêmea e macho.Sob consulta:Roscas macho, comprimentos de parafusos, versões e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0278_AG Manípulos de quatro pontas planos com rosca macho

179 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	L	M6 M8 M10	35,5 44,5 50,8 63,5 76,2	14,2 17,5 23,6 31,7 38,1	15,5 19,3 22,1 27,7 33,3	2,8 3,3 3,8 4,6 5,6	15 20 25 35 16 30 40 50				Reset
Código do artigo	Forma	D	D1	D2	H	H1	L	CAD	Aces.	Preço	Encomendar
K0278.3506X15	L	M6	35,5	14,2	15,5	2,8	15			sob consulta
K0278.3506X20	L	M6	35,5	14,2	15,5	2,8	20			sob consulta
K0278.3506X25	L	M6	35,5	14,2	15,5	2,8	25			sob consulta
K0278.3506X35	L	M6	35,5	14,2	15,5	2,8	35			sob consulta
K0278.4406X15	L	M6	44,5	17,5	19,3	3,3	15			sob consulta
K0278.4406X20	L	M6	44,5	17,5	19,3	3,3	20			sob consulta
K0278.4406X25	L	M6	44,5	17,5	19,3	3,3	25			sob consulta
K0278.4406X35	L	M6	44,5	17,5	19,3	3,3	35			sob consulta
K0278.4408X16	L	M8	44,5	17,5	19,3	3,3	16			sob consulta
K0278.4408X25	L	M8	44,5	17,5	19,3	3,3	25			sob consulta
K0278.4408X35	L	M8	44,5	17,5	19,3	3,3	35			sob consulta
K0278.4410X20	L	M10	44,5	17,5	19,3	3,3	20			sob consulta
K0278.4410X30	L	M10	44,5	17,5	19,3	3,3	30			sob consulta
K0278.4410X40	L	M10	44,5	17,5	19,3	3,3	40			sob consulta
K0278.4410X50	L	M10	44,5	17,5	19,3	3,3	50			sob consulta
K0278.5006X15	L	M6	50,8	23,6	22,1	3,8	15			sob consulta
K0278.5006X20	L	M6	50,8	23,6	22,1	3,8	20			sob consulta
K0278.5006X25	L	M6	50,8	23,6	22,1	3,8	25			sob consulta
K0278.5006X35	L	M6	50,8	23,6	22,1	3,8	35			sob consulta
K0278.5008X16	L	M8	50,8	23,6	22,1	3,8	16			sob consulta
K0278.5008X25	L	M8	50,8	23,6	22,1	3,8	25			sob consulta
K0278.5008X35	L	M8	50,8	23,6	22,1	3,8	35			sob consulta
K0278.5010X30	L	M10	50,8	23,6	22,1	3,8	30			sob consulta
K0278.5010X40	L	M10	50,8	23,6	22,1	3,8	40			sob consulta
K0278.5010X50	L	M10	50,8	23,6	22,1	3,8	50			sob consulta
K0278.6306X15	L	M6	63,5	31,7	27,7	4,6	15			sob consulta
K0278.6306X20	L	M6	63,5	31,7	27,7	4,6	20			sob consulta
K0278.6306X25	L	M6	63,5	31,7	27,7	4,6	25			sob consulta
K0278.6306X35	L	M6	63,5	31,7	27,7	4,6	35			sob consulta
K0278.6308X16	L	M8	63,5	31,7	27,7	4,6	16			sob consulta
K0278.6308X25	L	M8	63,5	31,7	27,7	4,6	25			sob consulta
K0278.6308X35	L	M8	63,5	31,7	27,7	4,6	35			sob consulta
K0278.6310X30	L	M10	63,5	31,7	27,7	4,6	30			sob consulta
K0278.6310X40	L	M10	63,5	31,7	27,7	4,6	40			sob consulta
K0278.6310X50	L	M10	63,5	31,7	27,7	4,6	50			sob consulta
K0278.7608X16	L	M8	76,2	38,1	33,3	5,6	16			sob consulta
K0278.7608X25	L	M8	76,2	38,1	33,3	5,6	25			sob consulta
K0278.7608X35	L	M8	76,2	38,1	33,3	5,6	35			sob consulta
K0278.7610X30	L	M10	76,2	38,1	33,3	5,6	30			sob consulta
K0278.7610X40	L	M10	76,2	38,1	33,3	5,6	40			sob consulta
K0278.7610X50	L	M10	76,2	38,1	33,3	5,6	50			sob consulta
