Parafusos borboleta

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Parafusos borboleta

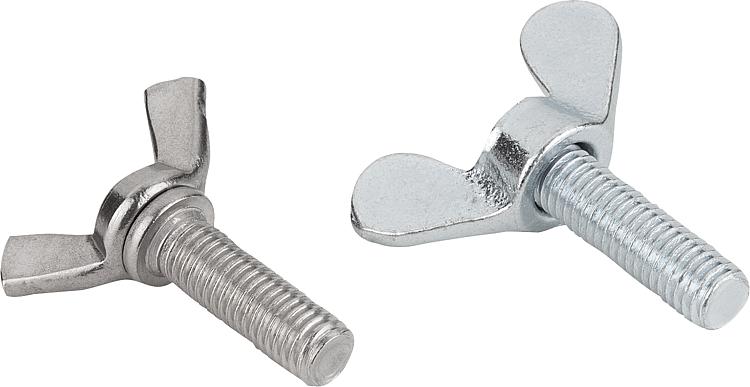

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço (Formato alemão: cabeça de ferro fundido maleável, haste de aço) qualidade mín. 4.6 ou aço inoxidável A2.Versão:Aço galvanizado.
Aço inoxidável, superfície sem tratamento.Indicação:Os parafusos borboleta ou de orelhas podem ser apertados e (na maioria das vezes) soltos manualmente. Não há necessidade do uso de ferramentas. Indicação de desenho:

DE = formato alemão semelhante à DIN 316
AM = formato americano

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2343 Parafusos borboleta

145 kB

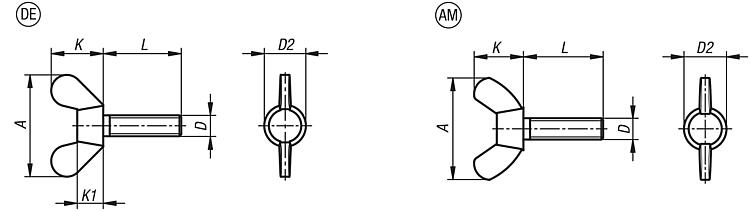

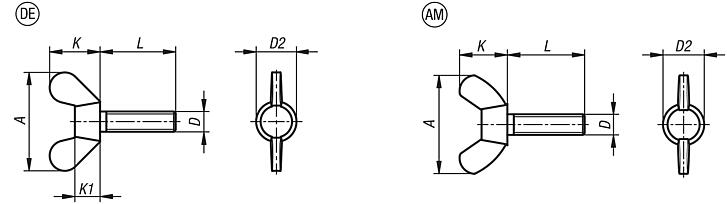

Desenhos (visão geral)

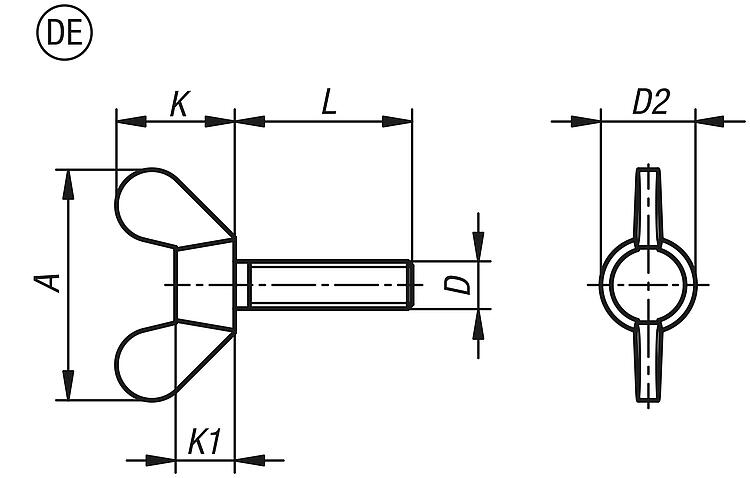

Parafusos borboleta, forma DE, formato alemão semelhante à DIN 316

mais informações

Desenhos

Parafusos borboleta, forma DE, formato alemão semelhante à DIN 316

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	L	A máx.	D2 máx.	K	K1	Preço
K2343.104X8	DE	aço	M4	8	20	7	9,5	3,9	sob consulta
K2343.104X10	DE	aço	M4	10	20	7	9,5	3,9	sob consulta
K2343.104X12	DE	aço	M4	12	20	7	9,5	3,9	sob consulta
K2343.104X16	DE	aço	M4	16	20	7	9,5	3,9	sob consulta
K2343.104X20	DE	aço	M4	20	20	7	9,5	3,9	sob consulta
K2343.104X25	DE	aço	M4	25	20	7	9,5	3,9	sob consulta
K2343.104X30	DE	aço	M4	30	20	7	9,5	3,9	sob consulta
K2343.105X10	DE	aço	M5	10	25	9,5	12	5,3	sob consulta
K2343.105X12	DE	aço	M5	12	25	9,5	12	5,3	sob consulta
K2343.105X16	DE	aço	M5	16	25	9,5	12	5,3	sob consulta
K2343.105X20	DE	aço	M5	20	25	9,5	12	5,3	sob consulta
K2343.105X25	DE	aço	M5	25	25	9,5	12	5,3	sob consulta
K2343.105X30	DE	aço	M5	30	25	9,5	12	5,3	sob consulta
K2343.105X35	DE	aço	M5	35	25	9,5	12	5,3	sob consulta
K2343.105X40	DE	aço	M5	40	25	9,5	12	5,3	sob consulta
K2343.105X50	DE	aço	M5	50	25	9,5	12	5,3	sob consulta
K2343.106X10	DE	aço	M6	10	31,5	11,5	16	6,5	sob consulta
K2343.106X12	DE	aço	M6	12	31,5	11,5	16	6,5	sob consulta
K2343.106X16	DE	aço	M6	16	31,5	11,5	16	6,5	sob consulta
K2343.106X20	DE	aço	M6	20	31,5	11,5	16	6,5	sob consulta
K2343.106X25	DE	aço	M6	25	31,5	11,5	16	6,5	sob consulta
K2343.106X30	DE	aço	M6	30	31,5	11,5	16	6,5	sob consulta
K2343.106X35	DE	aço	M6	35	31,5	11,5	16	6,5	sob consulta
K2343.106X40	DE	aço	M6	40	31,5	11,5	16	6,5	sob consulta
K2343.106X50	DE	aço	M6	50	31,5	11,5	16	6,5	sob consulta
K2343.108X10	DE	aço	M8	10	37	14,5	19	8,3	sob consulta
K2343.108X12	DE	aço	M8	12	37	14,5	19	8,3	sob consulta
K2343.108X16	DE	aço	M8	16	37	14,5	19	8,3	sob consulta
K2343.108X20	DE	aço	M8	20	37	14,5	19	8,3	sob consulta
K2343.108X25	DE	aço	M8	25	37	14,5	19	8,3	sob consulta
K2343.108X30	DE	aço	M8	30	37	14,5	19	8,3	sob consulta
K2343.108X35	DE	aço	M8	35	37	14,5	19	8,3	sob consulta
K2343.108X40	DE	aço	M8	40	37	14,5	19	8,3	sob consulta
K2343.108X50	DE	aço	M8	50	37	14,5	19	8,3	sob consulta
K2343.108X60	DE	aço	M8	60	37	14,5	19	8,3	sob consulta
K2343.110X16	DE	aço	M10	16	49,5	18,5	24	10	sob consulta
K2343.110X20	DE	aço	M10	20	49,5	18,5	24	10	sob consulta
K2343.110X25	DE	aço	M10	25	49,5	18,5	24	10	sob consulta
K2343.110X30	DE	aço	M10	30	49,5	18,5	24	10	sob consulta
K2343.110X40	DE	aço	M10	40	49,5	18,5	24	10	sob consulta
K2343.110X50	DE	aço	M10	50	49,5	18,5	24	10	sob consulta
K2343.110X60	DE	aço	M10	60	49,5	18,5	24	10	sob consulta
K2343.110X70	DE	aço	M10	70	49,5	18,5	24	10	sob consulta
K2343.112X20	DE	aço	M12	20	63,5	21,5	32,3	12	sob consulta
K2343.112X25	DE	aço	M12	25	63,5	21,5	32,3	12	sob consulta
K2343.112X30	DE	aço	M12	30	63,5	21,5	32,3	12	sob consulta
K2343.112X40	DE	aço	M12	40	63,5	21,5	32,3	12	sob consulta
K2343.112X50	DE	aço	M12	50	63,5	21,5	32,3	12	sob consulta
K2343.112X60	DE	aço	M12	60	63,5	21,5	32,3	12	sob consulta
K2343.112X70	DE	aço	M12	70	63,5	21,5	32,3	12	sob consulta
K2343.112X80	DE	aço	M12	80	63,5	21,5	32,3	12	sob consulta

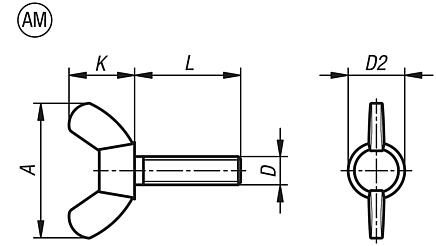

Parafusos borboleta, forma AM, formato americano

mais informações

Desenhos

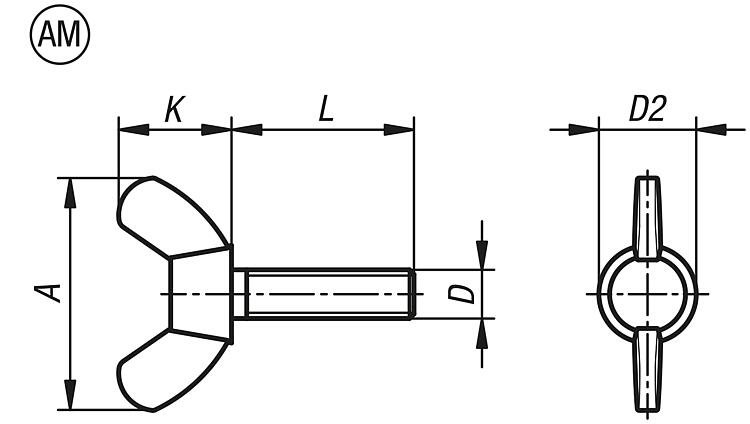

Parafusos borboleta, forma AM, formato americano

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	L	A máx.	D2 máx.	K	Preço
K2343.204X10	AM	aço	M4	10	22	9,5	10,5	sob consulta
K2343.204X12	AM	aço	M4	12	22	9,5	10,5	sob consulta
K2343.204X15	AM	aço	M4	15	22	9,5	10,5	sob consulta
K2343.204X20	AM	aço	M4	20	22	9,5	10,5	sob consulta
K2343.204X25	AM	aço	M4	25	22	9,5	10,5	sob consulta
K2343.204X30	AM	aço	M4	30	22	9,5	10,5	sob consulta
K2343.205X10	AM	aço	M5	10	22	9,5	10,5	sob consulta
K2343.205X12	AM	aço	M5	12	22	9,5	10,5	sob consulta
K2343.205X15	AM	aço	M5	15	22	9,5	10,5	sob consulta
K2343.205X20	AM	aço	M5	20	22	9,5	10,5	sob consulta
K2343.205X25	AM	aço	M5	25	22	9,5	10,5	sob consulta
K2343.205X30	AM	aço	M5	30	22	9,5	10,5	sob consulta
K2343.205X35	AM	aço	M5	35	22	9,5	10,5	sob consulta
K2343.205X40	AM	aço	M5	40	22	9,5	10,5	sob consulta
K2343.206X10	AM	aço	M6	10	26,8	11,9	12,9	sob consulta
K2343.206X12	AM	aço	M6	12	26,8	11,9	12,9	sob consulta
K2343.206X15	AM	aço	M6	15	26,8	11,9	12,9	sob consulta
K2343.206X20	AM	aço	M6	20	26,8	11,9	12,9	sob consulta
K2343.206X25	AM	aço	M6	25	26,8	11,9	12,9	sob consulta
K2343.206X30	AM	aço	M6	30	26,8	11,9	12,9	sob consulta
K2343.206X35	AM	aço	M6	35	26,8	11,9	12,9	sob consulta
K2343.206X40	AM	aço	M6	40	26,8	11,9	12,9	sob consulta
K2343.206X50	AM	aço	M6	50	26,8	11,9	12,9	sob consulta
K2343.208X10	AM	aço	M8	10	30,3	13,5	14,8	sob consulta
K2343.208X12	AM	aço	M8	12	30,3	13,5	14,8	sob consulta
K2343.208X15	AM	aço	M8	15	30,3	13,5	14,8	sob consulta
K2343.208X20	AM	aço	M8	20	30,3	13,5	14,8	sob consulta
K2343.208X25	AM	aço	M8	25	30,3	13,5	14,8	sob consulta
K2343.208X30	AM	aço	M8	30	30,3	13,5	14,8	sob consulta
K2343.208X35	AM	aço	M8	35	30,3	13,5	14,8	sob consulta
K2343.208X40	AM	aço	M8	40	30,3	13,5	14,8	sob consulta
K2343.208X45	AM	aço	M8	45	30,3	13,5	14,8	sob consulta
K2343.208X50	AM	aço	M8	50	30,3	13,5	14,8	sob consulta
K2343.210X15	AM	aço	M10	15	35,3	15,3	17,3	sob consulta
K2343.210X20	AM	aço	M10	20	35,3	15,3	17,3	sob consulta
K2343.210X25	AM	aço	M10	25	35,3	15,3	17,3	sob consulta
K2343.210X30	AM	aço	M10	30	35,3	15,3	17,3	sob consulta
K2343.210X40	AM	aço	M10	40	35,3	15,3	17,3	sob consulta
K2343.210X50	AM	aço	M10	50	35,3	15,3	17,3	sob consulta
K2343.210X60	AM	aço	M10	60	35,3	15,3	17,3	sob consulta
K2343.212X30	AM	aço	M12	30	47,5	20,5	22,5	sob consulta
K2343.212X40	AM	aço	M12	40	47,5	20,5	22,5	sob consulta
K2343.212X50	AM	aço	M12	50	47,5	20,5	22,5	sob consulta
K2343.212X60	AM	aço	M12	60	47,5	20,5	22,5	sob consulta
K2343.1204X10	AM	aço inoxidável A2	M4	10	22	9,5	10,5	sob consulta
K2343.1204X12	AM	aço inoxidável A2	M4	12	22	9,5	10,5	sob consulta
K2343.1204X16	AM	aço inoxidável A2	M4	16	22	9,5	10,5	sob consulta
K2343.1204X20	AM	aço inoxidável A2	M4	20	22	9,5	10,5	sob consulta
K2343.1204X25	AM	aço inoxidável A2	M4	25	22	9,5	10,5	sob consulta
K2343.1204X30	AM	aço inoxidável A2	M4	30	22	9,5	10,5	sob consulta
K2343.1205X10	AM	aço inoxidável A2	M5	10	22	9,5	10,5	sob consulta
K2343.1205X12	AM	aço inoxidável A2	M5	12	22	9,5	10,5	sob consulta
K2343.1205X16	AM	aço inoxidável A2	M5	16	22	9,5	10,5	sob consulta
K2343.1205X20	AM	aço inoxidável A2	M5	20	22	9,5	10,5	sob consulta
K2343.1205X25	AM	aço inoxidável A2	M5	25	22	9,5	10,5	sob consulta
K2343.1205X30	AM	aço inoxidável A2	M5	30	22	9,5	10,5	sob consulta
K2343.1205X35	AM	aço inoxidável A2	M5	35	22	9,5	10,5	sob consulta
K2343.1205X40	AM	aço inoxidável A2	M5	40	22	9,5	10,5	sob consulta
K2343.1206X10	AM	aço inoxidável A2	M6	10	26,8	11,9	12,9	sob consulta
K2343.1206X12	AM	aço inoxidável A2	M6	12	26,8	11,9	12,9	sob consulta
K2343.1206X16	AM	aço inoxidável A2	M6	16	26,8	11,9	12,9	sob consulta
K2343.1206X20	AM	aço inoxidável A2	M6	20	26,8	11,9	12,9	sob consulta
K2343.1206X25	AM	aço inoxidável A2	M6	25	26,8	11,9	12,9	sob consulta
K2343.1206X30	AM	aço inoxidável A2	M6	30	26,8	11,9	12,9	sob consulta
K2343.1206X35	AM	aço inoxidável A2	M6	35	26,8	11,9	12,9	sob consulta
K2343.1206X40	AM	aço inoxidável A2	M6	40	26,8	11,9	12,9	sob consulta
K2343.1206X45	AM	aço inoxidável A2	M6	45	26,8	11,9	12,9	sob consulta
K2343.1206X50	AM	aço inoxidável A2	M6	50	26,8	11,9	12,9	sob consulta
K2343.1208X10	AM	aço inoxidável A2	M8	10	30,3	13,5	14,8	sob consulta
K2343.1208X12	AM	aço inoxidável A2	M8	12	30,3	13,5	14,8	sob consulta
K2343.1208X16	AM	aço inoxidável A2	M8	16	30,3	13,5	14,8	sob consulta
K2343.1208X20	AM	aço inoxidável A2	M8	20	30,3	13,5	14,8	sob consulta
K2343.1208X25	AM	aço inoxidável A2	M8	25	30,3	13,5	14,8	sob consulta
K2343.1208X30	AM	aço inoxidável A2	M8	30	30,3	13,5	14,8	sob consulta
K2343.1208X35	AM	aço inoxidável A2	M8	35	30,3	13,5	14,8	sob consulta
K2343.1208X40	AM	aço inoxidável A2	M8	40	30,3	13,5	14,8	sob consulta
K2343.1208X45	AM	aço inoxidável A2	M8	45	30,3	13,5	14,8	sob consulta
K2343.1208X50	AM	aço inoxidável A2	M8	50	30,3	13,5	14,8	sob consulta
K2343.1210X16	AM	aço inoxidável A2	M10	16	35,3	15,3	17,3	sob consulta
K2343.1210X20	AM	aço inoxidável A2	M10	20	35,3	15,3	17,3	sob consulta
K2343.1210X25	AM	aço inoxidável A2	M10	25	35,3	15,3	17,3	sob consulta
K2343.1210X30	AM	aço inoxidável A2	M10	30	35,3	15,3	17,3	sob consulta
K2343.1210X40	AM	aço inoxidável A2	M10	40	35,3	15,3	17,3	sob consulta
K2343.1210X45	AM	aço inoxidável A2	M10	45	35,3	15,3	17,3	sob consulta
K2343.1210X50	AM	aço inoxidável A2	M10	50	35,3	15,3	17,3	sob consulta
K2343.1210X60	AM	aço inoxidável A2	M10	60	35,3	15,3	17,3	sob consulta
