    - Manípulos de quatro pontas em plástico com bucha de aço saliente

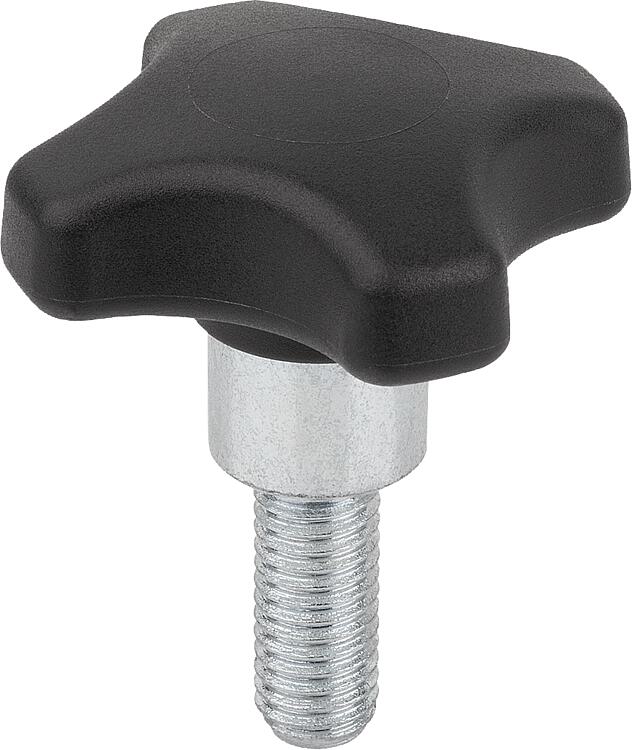

      - Manípulos de quatro pontas em plástico com bucha de aço saliente, forma L: rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico (poliamida) reforçado, cinza escuro RAL 7021.
Peças em aço com classe de resistência 5.8 ou em aço inoxidável 1.4305.Versão:Peças em aço passivado azul ou em aço inoxidável com superfície sem tratamento.Indicação:Manípulos de quatro pontas com bucha saliente de aço na versão com rosca fêmea são adequados principalmente para uniões com pinos transversais.Aplicação:Estes manípulos de quatro pontas foram especialmente desenvolvidos para aplicações com requisitos elevados de higiene. Oo contorno do manípulo com superfície lisa é fácil de limpar.Vantagens:Resistente a umidade e aos agentes de limpeza (na desinfecção), sem efeitos tóxicos colaterais (biocompatíveis).
É possível apertar e soltar os manípulos de quatro pontas sem ferramenta.
Apropriado para aperto e fixação manual. Diferentes tamanhos da rosca.Sob consulta:Versões especiais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1794_L Manípulos de quatro pontas em plástico com bucha de aço saliente, forma L: rosca macho

206 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	Superfície Componentes	Cor do corpo básico	D	D1	D2	H	H2	H3	L	Preço
K1794.250590X10	L	aço	azul passivado	grafite escuro	M5	25	10	18	9	7	10	sob consulta
K1794.250590X15	L	aço	azul passivado	grafite escuro	M5	25	10	18	9	7	15	sob consulta
K1794.250590X20	L	aço	azul passivado	grafite escuro	M5	25	10	18	9	7	20	sob consulta
K1794.320690X10	L	aço	azul passivado	grafite escuro	M6	32	13,5	22	12	9,5	10	sob consulta
K1794.320690X15	L	aço	azul passivado	grafite escuro	M6	32	13,5	22	12	9,5	15	sob consulta
K1794.320690X20	L	aço	azul passivado	grafite escuro	M6	32	13,5	22	12	9,5	20	sob consulta
K1794.320690X25	L	aço	azul passivado	grafite escuro	M6	32	13,5	22	12	9,5	25	sob consulta
K1794.320690X30	L	aço	azul passivado	grafite escuro	M6	32	13,5	22	12	9,5	30	sob consulta
K1794.400890X15	L	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	15	sob consulta
K1794.400890X20	L	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	20	sob consulta
K1794.400890X25	L	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	25	sob consulta
K1794.400890X30	L	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	30	sob consulta
K1794.400890X40	L	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	40	sob consulta
K1794.400890X50	L	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	50	sob consulta
K1794.501090X20	L	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	20	sob consulta
K1794.501090X25	L	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	25	sob consulta
K1794.501090X30	L	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	30	sob consulta
K1794.501090X40	L	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	40	sob consulta
K1794.501090X50	L	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	50	sob consulta
K1794.501090X60	L	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	60	sob consulta
K1794.631290X20	L	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	20	sob consulta
K1794.631290X25	L	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	25	sob consulta
K1794.631290X30	L	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	30	sob consulta
K1794.631290X40	L	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	40	sob consulta
K1794.631290X50	L	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	50	sob consulta
K1794.631290X60	L	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	60	sob consulta
K1794.2505290X10	L	aço inoxidável	superfície sem tratamento	grafite escuro	M5	25	10	18	9	7	10	sob consulta
K1794.2505290X15	L	aço inoxidável	superfície sem tratamento	grafite escuro	M5	25	10	18	9	7	15	sob consulta
K1794.2505290X20	L	aço inoxidável	superfície sem tratamento	grafite escuro	M5	25	10	18	9	7	20	sob consulta
K1794.3206290X10	L	aço inoxidável	superfície sem tratamento	grafite escuro	M6	32	13,5	22	12	9,5	10	sob consulta
K1794.3206290X15	L	aço inoxidável	superfície sem tratamento	grafite escuro	M6	32	13,5	22	12	9,5	15	sob consulta
K1794.3206290X20	L	aço inoxidável	superfície sem tratamento	grafite escuro	M6	32	13,5	22	12	9,5	20	sob consulta
K1794.3206290X25	L	aço inoxidável	superfície sem tratamento	grafite escuro	M6	32	13,5	22	12	9,5	25	sob consulta
K1794.3206290X30	L	aço inoxidável	superfície sem tratamento	grafite escuro	M6	32	13,5	22	12	9,5	30	sob consulta
K1794.4008290X15	L	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	15	sob consulta
K1794.4008290X20	L	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	20	sob consulta
K1794.4008290X25	L	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	25	sob consulta
K1794.4008290X30	L	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	30	sob consulta
K1794.4008290X40	L	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	40	sob consulta
K1794.4008290X50	L	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	50	sob consulta
K1794.5010290X20	L	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	20	sob consulta
K1794.5010290X25	L	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	25	sob consulta
K1794.5010290X30	L	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	30	sob consulta
K1794.5010290X40	L	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	40	sob consulta
K1794.5010290X50	L	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	50	sob consulta
K1794.5010290X60	L	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	60	sob consulta
K1794.6312290X20	L	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	20	sob consulta
K1794.6312290X25	L	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	25	sob consulta
K1794.6312290X30	L	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	30	sob consulta
K1794.6312290X40	L	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	40	sob consulta
K1794.6312290X50	L	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	50	sob consulta
K1794.6312290X60	L	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	60	sob consulta
