    - Manípulos de quatro pontas em plástico com bucha de aço saliente
      - Manípulos de quatro pontas em plástico com bucha de aço saliente, forma K: bucha roscada

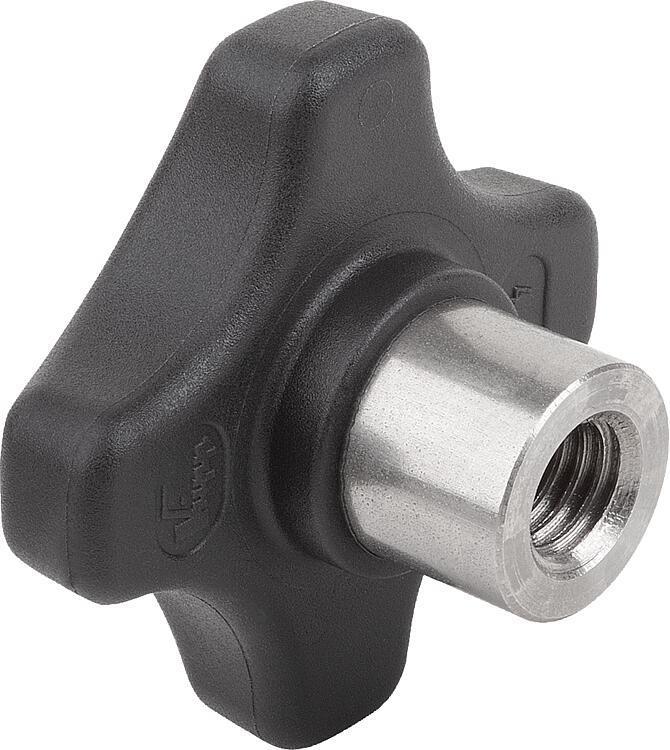

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico (poliamida) reforçado, cinza escuro RAL 7021.
Peças em aço com classe de resistência 5.8 ou em aço inoxidável 1.4305.Versão:Peças em aço passivado azul ou em aço inoxidável com superfície sem tratamento.Indicação:Manípulos de quatro pontas com bucha saliente de aço na versão com rosca fêmea são adequados principalmente para uniões com pinos transversais.Aplicação:Estes manípulos de quatro pontas foram especialmente desenvolvidos para aplicações com requisitos elevados de higiene. Oo contorno do manípulo com superfície lisa é fácil de limpar.Vantagens:Resistente a umidade e aos agentes de limpeza (na desinfecção), sem efeitos tóxicos colaterais (biocompatíveis).
É possível apertar e soltar os manípulos de quatro pontas sem ferramenta.
Apropriado para aperto e fixação manual. Diferentes tamanhos da rosca.Sob consulta:Versões especiais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1794_K Manípulos de quatro pontas em plástico com bucha de aço saliente, forma K: bucha roscada

246 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	Superfície Componentes	Cor do corpo básico	D	D1	D2	H	H2	H3	T	Preço
K1794.250590	K	aço	azul passivado	grafite escuro	M5	25	10	18	9	7	9	sob consulta
K1794.320690	K	aço	azul passivado	grafite escuro	M6	32	13,5	22	12	9,5	12	sob consulta
K1794.400690	K	aço	azul passivado	grafite escuro	M6	40	13,5	26	14	10	12	sob consulta
K1794.400890	K	aço	azul passivado	grafite escuro	M8	40	13,5	26	14	10	12	sob consulta
K1794.500890	K	aço	azul passivado	grafite escuro	M8	50	19	32	18	12	17	sob consulta
K1794.501090	K	aço	azul passivado	grafite escuro	M10	50	19	32	18	12	17	sob consulta
K1794.631090	K	aço	azul passivado	grafite escuro	M10	63	19	38	21,5	12,5	17	sob consulta
K1794.631290	K	aço	azul passivado	grafite escuro	M12	63	19	38	21,5	12,5	17	sob consulta
K1794.631690	K	aço	azul passivado	grafite escuro	M16	63	19	38	21,5	12,5	17	sob consulta
K1794.2505290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M5	25	10	18	9	7	9	sob consulta
K1794.3206290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M6	32	13,5	22	12	9,5	12	sob consulta
K1794.4006290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M6	40	13,5	26	14	10	12	sob consulta
K1794.4008290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M8	40	13,5	26	14	10	12	sob consulta
K1794.5008290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M8	50	19	32	18	12	17	sob consulta
K1794.5010290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M10	50	19	32	18	12	17	sob consulta
K1794.6310290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M10	63	19	38	21,5	12,5	17	sob consulta
K1794.6312290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M12	63	19	38	21,5	12,5	17	sob consulta
K1794.6316290	K	aço inoxidável	superfície sem tratamento	grafite escuro	M16	63	19	38	21,5	12,5	17	sob consulta
