K0608_OD

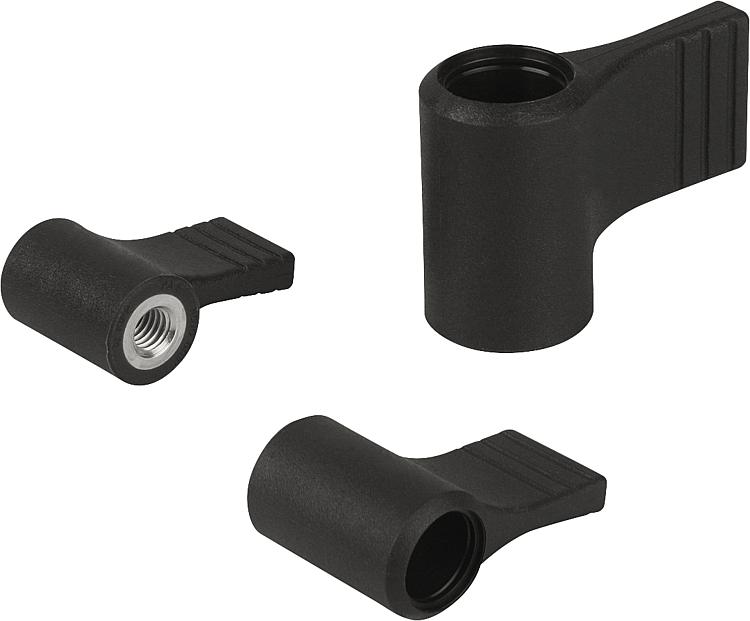

Manípulos borboletas unilaterais sem tampa

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos borboleta unilateral
      - Manípulos borboletas unilaterais sem tampa

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Termoplástico.
Bucha em aço 5.8 ou aço inoxidável 1.4305.

Versão:grafite escuro.
Bucha passivada na cor azul
ou em aço inoxidável com superfície sem proteção anticorrosiva.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0608_OD Manípulos borboletas unilaterais sem tampa

165 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	A	B	D	D2	H	H1	T	H2	Preço
K0608.1904	D	aço	22	4,4	M4	12	16,1	4,5	10	15,5	sob consulta
K0608.1905	D	aço	22	4,4	M5	12	16,1	4,5	10	15,5	sob consulta
K0608.1906	D	aço	22	4,4	M6	12	16,1	4,5	10	15,5	sob consulta
K0608.1105	D	aço	27,5	5,1	M5	14	22,1	5,8	10	20,8	sob consulta
K0608.1106	D	aço	27,5	5,1	M6	14	22,1	5,8	10	20,8	sob consulta
K0608.1208	D	aço	37,5	6,3	M8	21	33,3	8,5	14	30,5	sob consulta
K0608.1210	D	aço	37,5	6,3	M10	21	33,3	8,5	14	30,5	sob consulta
K0608.10904	D	aço inoxidável	22	4,4	M4	12	16,1	4,5	10	15,5	sob consulta
K0608.10905	D	aço inoxidável	22	4,4	M5	12	16,1	4,5	10	15,5	sob consulta
K0608.10906	D	aço inoxidável	22	4,4	M6	12	16,1	4,5	10	15,5	sob consulta
K0608.10105	D	aço inoxidável	27,5	5,1	M5	14	22,1	5,8	10	20,8	sob consulta
K0608.10106	D	aço inoxidável	27,5	5,1	M6	14	22,1	5,8	10	20,8	sob consulta
K0608.10208	D	aço inoxidável	37,5	6,3	M8	21	33,3	8,5	14	30,5	sob consulta
K0608.10210	D	aço inoxidável	37,5	6,3	M10	21	33,3	8,5	14	30,5	sob consulta
