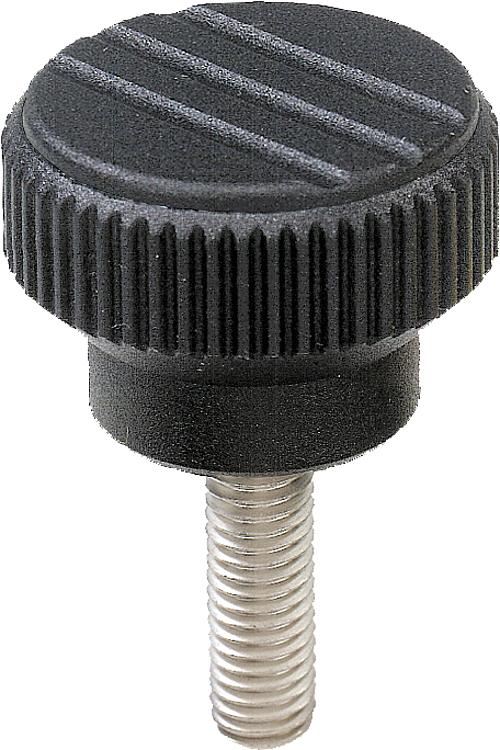

Botão recartilhado com rosca macho

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Botão recartilhado
      - Botão recartilhado com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo termoplástico, grafite escuro.
Bucha em latão ou aço inoxidável 1.4305.
Pino roscado em aço 5.8 ou aço inoxidável 1.4305.

Versão:Aço passivado azul.
Aço inoxidável, superfície sem tratamento.Sob consulta:Cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0110_AG Botão recartilhado com rosca macho

212 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	D	D1	D2	D3	H	H1	L	Preço
K0110.003X8	rosca macho	aço	M3	15	11	13	11,5	4,3	8	sob consulta
K0110.003X10	rosca macho	aço	M3	15	11	13	11,5	4,3	10	sob consulta
K0110.003X12	rosca macho	aço	M3	15	11	13	11,5	4,3	12	sob consulta
K0110.003X15	rosca macho	aço	M3	15	11	13	11,5	4,3	15	sob consulta
K0110.004X8	rosca macho	aço	M4	15	11	13	11,5	4,3	8	sob consulta
K0110.004X10	rosca macho	aço	M4	15	11	13	11,5	4,3	10	sob consulta
K0110.004X12	rosca macho	aço	M4	15	11	13	11,5	4,3	12	sob consulta
K0110.004X15	rosca macho	aço	M4	15	11	13	11,5	4,3	15	sob consulta
K0110.005X10	rosca macho	aço	M5	15	11	13	11,5	4,3	10	sob consulta
K0110.005X12	rosca macho	aço	M5	15	11	13	11,5	4,3	12	sob consulta
K0110.005X15	rosca macho	aço	M5	15	11	13	11,5	4,3	15	sob consulta
K0110.005X20	rosca macho	aço	M5	15	11	13	11,5	4,3	20	sob consulta
K0110.006X10	rosca macho	aço	M6	15	11	13	11,5	4,3	10	sob consulta
K0110.006X15	rosca macho	aço	M6	15	11	13	11,5	4,3	15	sob consulta
K0110.006X20	rosca macho	aço	M6	15	11	13	11,5	4,3	20	sob consulta
K0110.006X25	rosca macho	aço	M6	15	11	13	11,5	4,3	25	sob consulta
K0110.0003X8	rosca macho	aço inoxidável	M3	15	11	13	11,5	4,3	8	sob consulta
K0110.0003X10	rosca macho	aço inoxidável	M3	15	11	13	11,5	4,3	10	sob consulta
K0110.0003X12	rosca macho	aço inoxidável	M3	15	11	13	11,5	4,3	12	sob consulta
K0110.0003X15	rosca macho	aço inoxidável	M3	15	11	13	11,5	4,3	15	sob consulta
K0110.0004X8	rosca macho	aço inoxidável	M4	15	11	13	11,5	4,3	8	sob consulta
K0110.0004X10	rosca macho	aço inoxidável	M4	15	11	13	11,5	4,3	10	sob consulta
K0110.0004X12	rosca macho	aço inoxidável	M4	15	11	13	11,5	4,3	12	sob consulta
K0110.0004X15	rosca macho	aço inoxidável	M4	15	11	13	11,5	4,3	15	sob consulta
K0110.0005X10	rosca macho	aço inoxidável	M5	15	11	13	11,5	4,3	10	sob consulta
K0110.0005X12	rosca macho	aço inoxidável	M5	15	11	13	11,5	4,3	12	sob consulta
K0110.0005X15	rosca macho	aço inoxidável	M5	15	11	13	11,5	4,3	15	sob consulta
K0110.0005X20	rosca macho	aço inoxidável	M5	15	11	13	11,5	4,3	20	sob consulta
K0110.0006X10	rosca macho	aço inoxidável	M6	15	11	13	11,5	4,3	10	sob consulta
K0110.0006X15	rosca macho	aço inoxidável	M6	15	11	13	11,5	4,3	15	sob consulta
K0110.0006X20	rosca macho	aço inoxidável	M6	15	11	13	11,5	4,3	20	sob consulta
K0110.0006X25	rosca macho	aço inoxidável	M6	15	11	13	11,5	4,3	25	sob consulta
