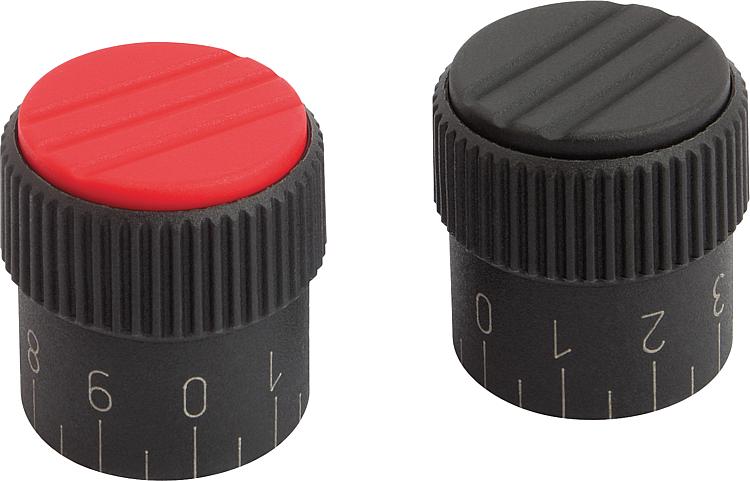

Botão recartilhado, forma C, com escalas padronizadas

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Botão recartilhado
      - Botão recartilhado, forma C, com escalas padronizadas

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico, grafite escuro.
Bucha em aço.Versão:Bucha passivada na cor azul.Indicação:Disponível na versão sem escala, com um traço ou ainda com escala de 20 marcas e 10 algarismos.

Δ Adicione neste campo a cor da tampa desejada. Na escolha da tampa graﬁte escuro, não é necessário mencionar o código de cores. Sob consulta:Escalas especiais.Indicação de desenho:

Forma A: sem escalas
Forma B: com traços de marcação
Forma C: com escala padrão

1) Pino roscado para fixação (na forma C entre os números 5 e 6)

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0248_C Botão recartilhado, forma C, com escalas padronizadas

230 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor Tampa	D	D1	D2	D3	D4	H	H1	H2	T	Preço
K0248.3105	C	grafite RAL 7021	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.31051	C	laranja RAL 2004	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.31052	C	verde segurança RAL6032	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.31053	C	azul RAL5017	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.31055	C	cinza RAL 7035	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.31056	C	vermelho RAL 3020	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.31057	C	amarelo RAL 1021	5	21	19	19	M3	22	10,5	5	10	sob consulta
K0248.3206	C	grafite RAL 7021	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.32061	C	laranja RAL 2004	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.32062	C	verde segurança RAL6032	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.32063	C	azul RAL5017	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.32065	C	cinza RAL 7035	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.32066	C	vermelho RAL 3020	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.32067	C	amarelo RAL 1021	6	26	23	23	M3	26	12	6	10	sob consulta
K0248.3308	C	grafite RAL 7021	8	34	31	31	M4	36	17,5	7	14	sob consulta
K0248.33081	C	laranja RAL 2004	8	34	31	31	M4	36	17,5	7	14	sob consulta
K0248.33082	C	verde segurança RAL6032	8	34	31	31	M4	36	17,5	7	14	sob consulta
K0248.33083	C	azul RAL5017	8	34	31	31	M4	36	17,5	7	14	sob consulta
K0248.33085	C	cinza RAL 7035	8	34	31	31	M4	36	17,5	7	14	sob consulta
K0248.33086	C	vermelho RAL 3020	8	34	31	31	M4	36	17,5	7	14	sob consulta
K0248.33087	C	amarelo RAL 1021	8	34	31	31	M4	36	17,5	7	14	sob consulta
