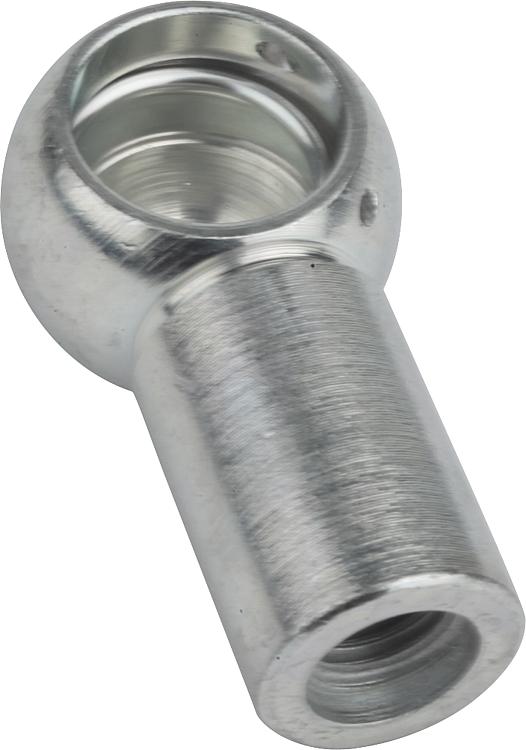

Terminal esférico para articulações angulares DIN 71805 forma B

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Articulações
    - Terminais esféricos para articulações angulares DIN 71805
      - Terminal esférico para articulações angulares DIN 71805 forma B

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça zincada e passivada.Indicação:Os terminais esféricos são peças de reposição para as articulações angulares DIN 71802. Anéis de segurança adequados para a forma B, veja o item “presilha de segurança para terminais esféricos.” Sob consulta:Terminais esféricos em aço inoxidável.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0712_B Terminal esférico para articulações angulares DIN 71805 forma B

151 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D1	D2	D3	A	E	Preço
K0712.080351	B	8	M3,5	8	18	8	sob consulta
K0712.08051	B	8	M5	8	22	10,2	sob consulta
K0712.10061	B	10	M6	10	25	11,5	sob consulta
K0712.13081	B	13	M8	13	30	14	sob consulta
K0712.16101	B	16	M10	16	35	15,5	sob consulta
K0712.16121	B	16	M12	16	35	15,5	sob consulta
K0712.19141	B	19	M14x1,5	22	45	21,5	sob consulta
K0712.19161	B	19	M16	22	45	21,5	sob consulta
