Garfos de articulação para terminais de rótula em aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Articulações
    - Garfos de articulação para terminais de rótula em aço inoxidável

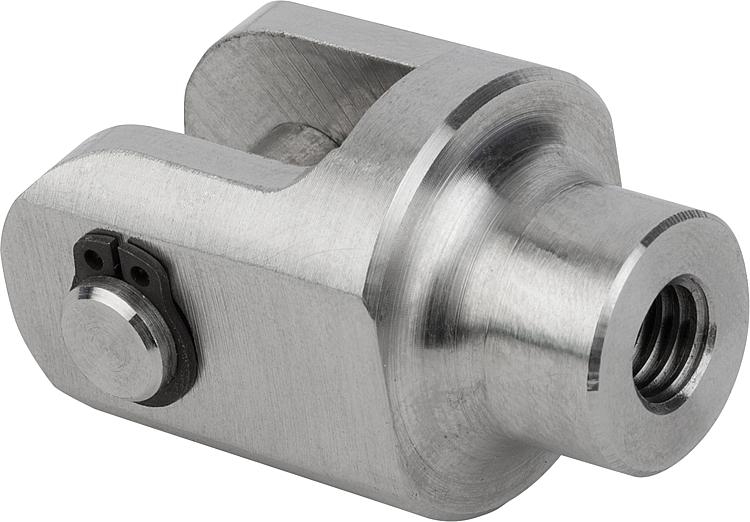

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Garfo e pino em aço inoxidável 1.4305.

Versão:Superfície sem tratamento.Indicação:Os garfos foram desenvolvidos como acessórios para terminais de rótula. A medida de abertura do garfo C foi planejada para possibilitar uma junção com os terminais de rótula.

Adequado para terminais de rótula K0720 e K0721. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1935 Garfos de articulação para terminais de rótula em aço inoxidável

311 kB

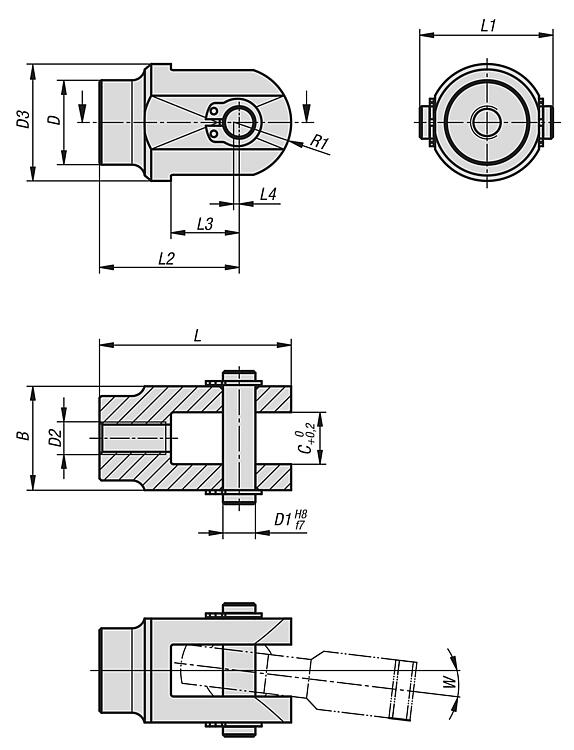

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	C	D	D1	D2	D3	L	L1	L2	L3	L4	R1	W°	F estático kN	Preço
K1935.05080516	16	8	13	5	M5	18	29,5	20,5	21,5	10,5	0,5	8,5	6,5	8	sob consulta
K1935.06090618	18	9	15	6	M6	20	33,5	22,9	25	11,5	0,5	9	7	9	sob consulta
K1935.08120820	20	12	17	8	M8	24	41	24,9	31,5	13,5	1	10,5	8	14,5	sob consulta
K1935.10141025	25	14	21	10	M10	28	49,5	30,3	38	16	1	12,5	8	19,5	sob consulta
K1935.12161229	29	16	25	12	M12	32	57,5	34,3	44	18	1,5	15	8	23,5	sob consulta
K1935.16211638	38	21	30	16	M16	42	76,5	43,3	58	23,5	1,5	20	9	32	sob consulta
K1935.20252045	45	25	38	20	M20	50	90,5	51,9	68	29,5	-	22,5	9	43	sob consulta
