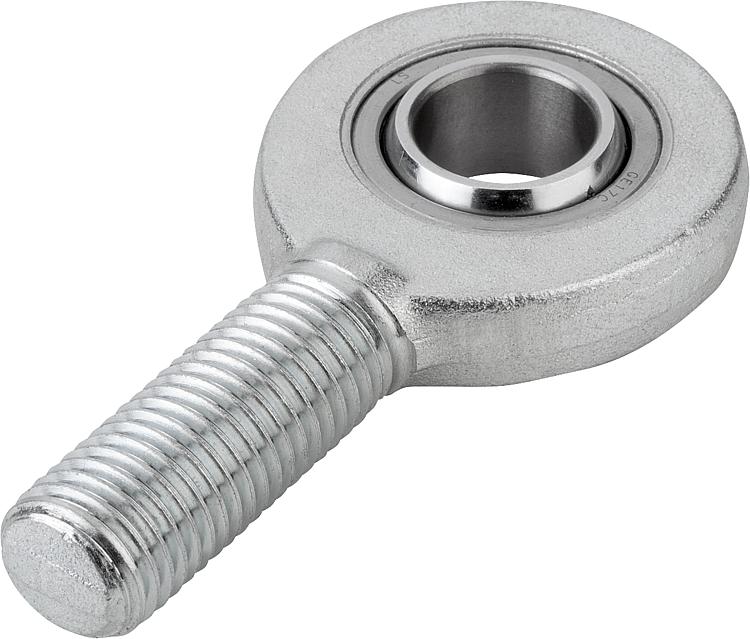

K0722Terminais de rótula com mancal de deslizamento e rosca macho,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Carcaça de tamanho (D) 6-10 em aço de corte rápido torneado, a partir do tamanho (D) 12 aço temperado forjado. Esfera de articulação endurecida, retificada, polida e cromada endurecida. Anel externo em aço temperado para rolamento com tecido de PTFE colado.Versão:peça zincada.Indicação:O mancal de deslizamento do terminal de rótula é livre de manutenção. As dimensões de conexão correspondem à norma DIN 648, série E. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

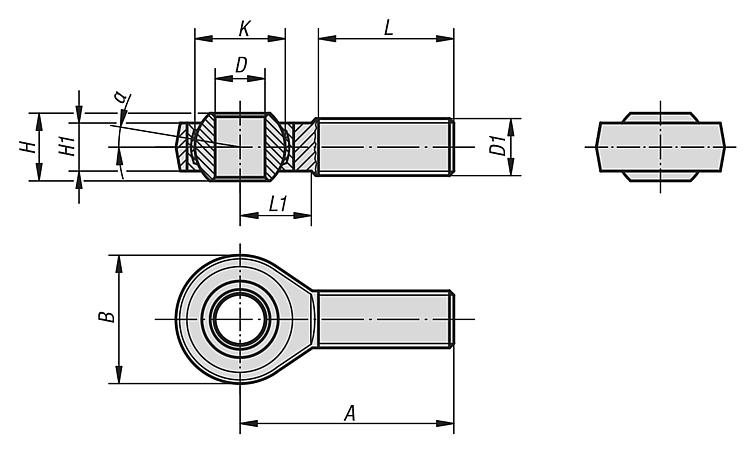

Código do artigo | Versão | D | D1 | A | B | H | H1 | K | L | L1 | α | Capacidades de carga dinâmica kN | Capacidade de carga estática kN | CAD | Aces. | Preço | Encomendar |
---|
K0722.06 | rosca direita | 6 -0,008 | M6 | 36 | 20 | 6 | 4,4 | 10 | 18 | 11 | 12° | 3,6 | 8,2 | | | sob consulta | | K0722.08 | rosca direita | 8 -0,008 | M8 | 42 | 24 | 8 | 6 | 13 | 22 | 12 | 12° | 5,8 | 12,9 | | | sob consulta | | K0722.10 | rosca direita | 10 -0,008 | M10 | 48 | 28 | 9 | 7 | 16 | 26 | 15 | 12° | 8,6 | 17,6 | | | sob consulta | | K0722.12 | rosca direita | 12 -0,008 | M12 | 54 | 34 | 10 | 8 | 18 | 28 | 15 | 8° | 11,4 | 24,5 | | | sob consulta | | K0722.16 | rosca direita | 17 -0,008 | M16 | 69 | 46 | 14 | 11 | 25 | 36 | 23 | 8° | 22 | 45 | | | sob consulta | | K0722.20 | rosca direita | 20 -0,010 | M20x1,5 | 78 | 53 | 16 | 13 | 29 | 43 | 25 | 8° | 31,5 | 60 | | | sob consulta | | K0722.061 | rosca esquerda | 6 -0,008 | M6 | 36 | 20 | 6 | 4,4 | 10 | 18 | 11 | 12° | 3,6 | 8,2 | | | sob consulta | | K0722.081 | rosca esquerda | 8 -0,008 | M8 | 42 | 24 | 8 | 6 | 13 | 22 | 12 | 12° | 5,8 | 12,9 | | | sob consulta | | K0722.101 | rosca esquerda | 10 -0,008 | M10 | 48 | 28 | 9 | 7 | 16 | 26 | 15 | 12° | 8,6 | 17,6 | | | sob consulta | | K0722.121 | rosca esquerda | 12 -0,008 | M12 | 54 | 34 | 10 | 8 | 18 | 28 | 15 | 8° | 11,4 | 24,5 | | | sob consulta | | K0722.161 | rosca esquerda | 17 -0,008 | M16 | 69 | 46 | 14 | 11 | 25 | 36 | 23 | 8° | 22 | 45 | | | sob consulta | | K0722.201 | rosca esquerda | 20 -0,010 | M20x1,5 | 78 | 53 | 16 | 13 | 29 | 43 | 25 | 8° | 31,5 | 60 | | | sob consulta | |
