- Adaptação Código do artigo
|
|
K1136Cupilha DIN EN ISO 1234 |
voltar |
|

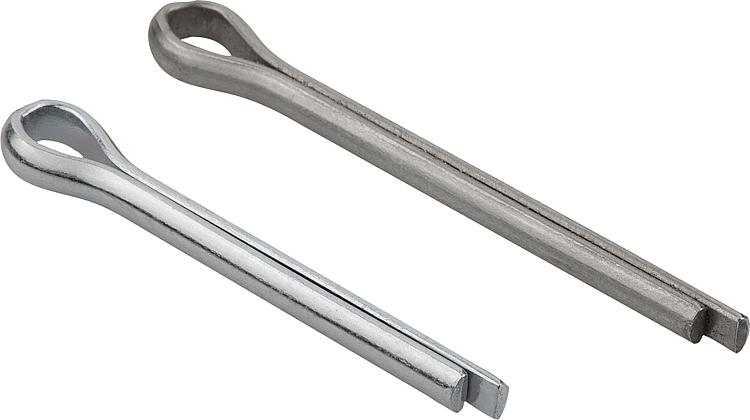

Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ou aço inoxidável 1.4310.Versão:Aço zincado. Aço inoxidável, superfície sem tratamento. Indicação:Cupilhas são utilizadas na engenharia mecânica e automotiva como elementos de fixação e travamento. Elas são aplicadas principalmente para prender porcas ranhuradas. O travamento ocorre quando a cupilha for inserida no furo e suas extremidades dobradas.
Cupilhas podem ser encurtadas. O comprimento da cupilha deve compreender aprox. o dobro do comprimento do furo.
Como no processo de bloqueio ou desbloqueio o material estrutural se altera, as cupilhas não podem mais ser reutilizadas após a desmontagem.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

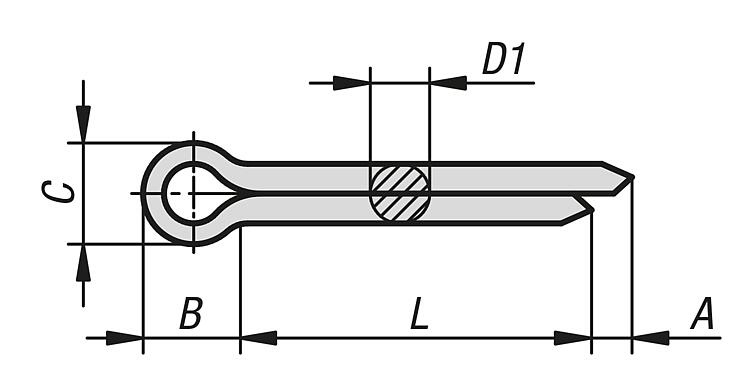

Código do artigo | Material do corpo básico | Diâmetro do furo | D1 máx. | L | A mín. | B | C máx. | para parafusos | Para Pinos Ø | CAD | Aces. | Preço | Encomendar |
---|
K1136.1010X10 | aço | 1 | 0,9 | 10 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.1010X12 | aço | 1 | 0,9 | 12 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.1010X16 | aço | 1 | 0,9 | 16 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.1010X20 | aço | 1 | 0,9 | 20 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.1010X25 | aço | 1 | 0,9 | 25 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.1016X12 | aço | 1,6 | 1,4 | 12 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.1016X16 | aço | 1,6 | 1,4 | 16 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.1016X20 | aço | 1,6 | 1,4 | 20 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.1016X25 | aço | 1,6 | 1,4 | 25 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.1016X32 | aço | 1,6 | 1,4 | 32 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.1020X10 | aço | 2 | 1,8 | 10 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X16 | aço | 2 | 1,8 | 16 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X20 | aço | 2 | 1,8 | 20 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X25 | aço | 2 | 1,8 | 25 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X32 | aço | 2 | 1,8 | 32 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X36 | aço | 2 | 1,8 | 36 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X40 | aço | 2 | 1,8 | 40 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1020X50 | aço | 2 | 1,8 | 50 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.1025X20 | aço | 2,5 | 2,3 | 20 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.1025X25 | aço | 2,5 | 2,3 | 25 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.1025X32 | aço | 2,5 | 2,3 | 32 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.1025X36 | aço | 2,5 | 2,3 | 36 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.1025X40 | aço | 2,5 | 2,3 | 40 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.1025X50 | aço | 2,5 | 2,3 | 50 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.1032X16 | aço | 3,2 | 2,9 | 16 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X20 | aço | 3,2 | 2,9 | 20 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X25 | aço | 3,2 | 2,9 | 25 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X32 | aço | 3,2 | 2,9 | 32 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X36 | aço | 3,2 | 2,9 | 36 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X40 | aço | 3,2 | 2,9 | 40 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X50 | aço | 3,2 | 2,9 | 50 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1032X63 | aço | 3,2 | 2,9 | 63 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.1040X20 | aço | 4 | 3,7 | 20 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X25 | aço | 4 | 3,7 | 25 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X32 | aço | 4 | 3,7 | 32 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X36 | aço | 4 | 3,7 | 36 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X40 | aço | 4 | 3,7 | 40 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X50 | aço | 4 | 3,7 | 50 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X63 | aço | 4 | 3,7 | 63 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1040X80 | aço | 4 | 3,7 | 80 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.1050X25 | aço | 5 | 4,6 | 25 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1050X32 | aço | 5 | 4,6 | 32 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1050X36 | aço | 5 | 4,6 | 36 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1050X40 | aço | 5 | 4,6 | 40 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1050X50 | aço | 5 | 4,6 | 50 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1050X63 | aço | 5 | 4,6 | 63 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1050X80 | aço | 5 | 4,6 | 80 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.1063X32 | aço | 6,3 | 5,9 | 32 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1063X36 | aço | 6,3 | 5,9 | 36 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1063X40 | aço | 6,3 | 5,9 | 40 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1063X50 | aço | 6,3 | 5,9 | 50 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1063X63 | aço | 6,3 | 5,9 | 63 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1063X80 | aço | 6,3 | 5,9 | 80 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1063X100 | aço | 6,3 | 5,9 | 100 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.1080X50 | aço | 8 | 7,5 | 50 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | | K1136.1080X63 | aço | 8 | 7,5 | 63 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | | K1136.1080X80 | aço | 8 | 7,5 | 80 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | | K1136.1080X100 | aço | 8 | 7,5 | 100 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | | K1136.2010X16 | aço inoxidável A2 | 1 | 0,9 | 16 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.2010X20 | aço inoxidável A2 | 1 | 0,9 | 20 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | sob consulta | | K1136.2016X12 | aço inoxidável A2 | 1,6 | 1,4 | 12 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.2016X16 | aço inoxidável A2 | 1,6 | 1,4 | 16 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.2016X20 | aço inoxidável A2 | 1,6 | 1,4 | 20 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.2016X25 | aço inoxidável A2 | 1,6 | 1,4 | 25 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.2016X32 | aço inoxidável A2 | 1,6 | 1,4 | 32 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | sob consulta | | K1136.2020X10 | aço inoxidável A2 | 2 | 1,8 | 10 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.2020X16 | aço inoxidável A2 | 2 | 1,8 | 16 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.2020X20 | aço inoxidável A2 | 2 | 1,8 | 20 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.2020X25 | aço inoxidável A2 | 2 | 1,8 | 25 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.2020X32 | aço inoxidável A2 | 2 | 1,8 | 32 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.2020X40 | aço inoxidável A2 | 2 | 1,8 | 40 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | sob consulta | | K1136.2025X20 | aço inoxidável A2 | 2,5 | 2,3 | 20 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.2025X25 | aço inoxidável A2 | 2,5 | 2,3 | 25 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.2025X32 | aço inoxidável A2 | 2,5 | 2,3 | 32 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | sob consulta | | K1136.2032X16 | aço inoxidável A2 | 3,2 | 2,9 | 16 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X20 | aço inoxidável A2 | 3,2 | 2,9 | 20 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X25 | aço inoxidável A2 | 3,2 | 2,9 | 25 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X32 | aço inoxidável A2 | 3,2 | 2,9 | 32 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X36 | aço inoxidável A2 | 3,2 | 2,9 | 36 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X40 | aço inoxidável A2 | 3,2 | 2,9 | 40 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X50 | aço inoxidável A2 | 3,2 | 2,9 | 50 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2032X63 | aço inoxidável A2 | 3,2 | 2,9 | 63 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | sob consulta | | K1136.2040X20 | aço inoxidável A2 | 4 | 3,7 | 20 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.2040X25 | aço inoxidável A2 | 4 | 3,7 | 25 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.2040X32 | aço inoxidável A2 | 4 | 3,7 | 32 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.2040X40 | aço inoxidável A2 | 4 | 3,7 | 40 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.2040X50 | aço inoxidável A2 | 4 | 3,7 | 50 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.2040X63 | aço inoxidável A2 | 4 | 3,7 | 63 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | sob consulta | | K1136.2050X32 | aço inoxidável A2 | 5 | 4,6 | 32 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.2050X36 | aço inoxidável A2 | 5 | 4,6 | 36 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.2050X40 | aço inoxidável A2 | 5 | 4,6 | 40 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.2050X50 | aço inoxidável A2 | 5 | 4,6 | 50 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.2050X63 | aço inoxidável A2 | 5 | 4,6 | 63 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | sob consulta | | K1136.2063X36 | aço inoxidável A2 | 6,3 | 5,9 | 36 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.2063X40 | aço inoxidável A2 | 6,3 | 5,9 | 40 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.2063X50 | aço inoxidável A2 | 6,3 | 5,9 | 50 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.2063X63 | aço inoxidável A2 | 6,3 | 5,9 | 63 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.2063X80 | aço inoxidável A2 | 6,3 | 5,9 | 80 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | sob consulta | | K1136.2080X50 | aço inoxidável A2 | 8 | 7,5 | 50 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | | K1136.2080X80 | aço inoxidável A2 | 8 | 7,5 | 80 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | | K1136.2080X100 | aço inoxidável A2 | 8 | 7,5 | 100 | 2 | 16 | 15 | 39-56 | 29-44 | | | sob consulta | |
