- Adaptação Código do artigo
|
|

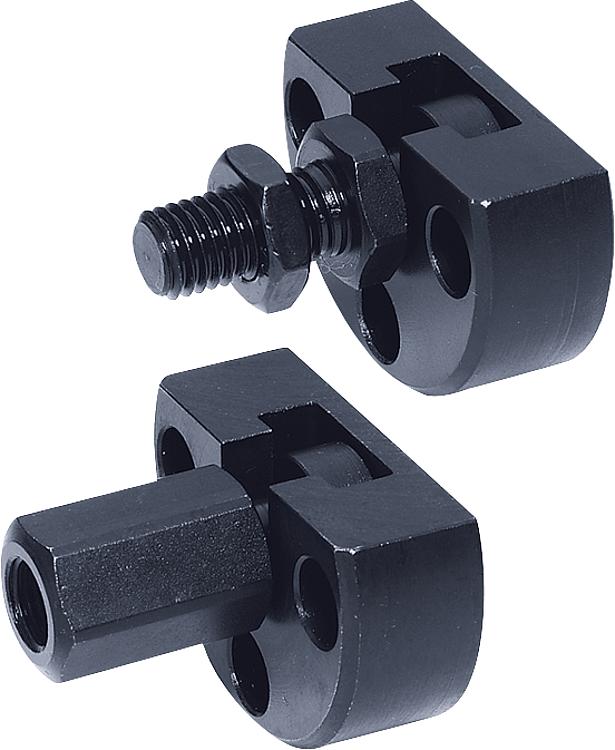

K0710Acoplamento de encaixe rápido com compensação de desvio radial... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

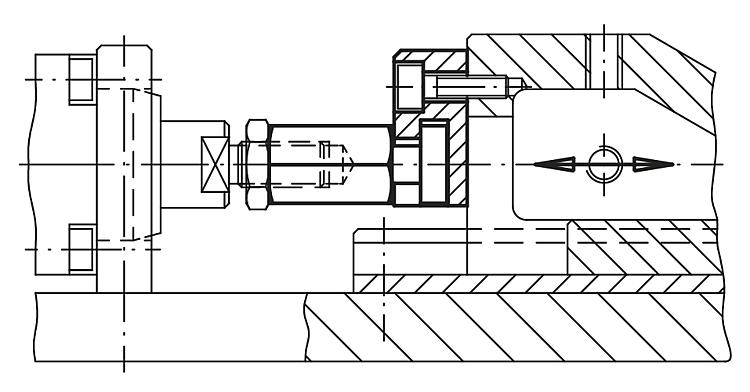

DescriçãoMaterial:Peça de acoplamento e flange em aço. Porca (DIN 439), qualidade 8.8.Versão:Peça de acoplamento e flange, temperados e fosfatados. Porca brunida.Indicação:Acoplamentos de engate rápido, economizam espaço, oferecem compensação de desalinhamento radial e são adequados para diversas possibilidades de aplicação e utilização, por ex. como elemento de união entre a haste do êmbolo e a unidade de movimento linear. A montagem e a desmontagem do acoplamento simples e robusto de duas partes são efetuadas com o auxílio de uma ranhura em T, dispensando ajustes manuais. Os acoplamentos de engate rápido podem ser unidos a todos os cilindros hidráulicos e pneumáticos convencionais, através da rosca de conexão.
O acoplamento não transmite torques. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

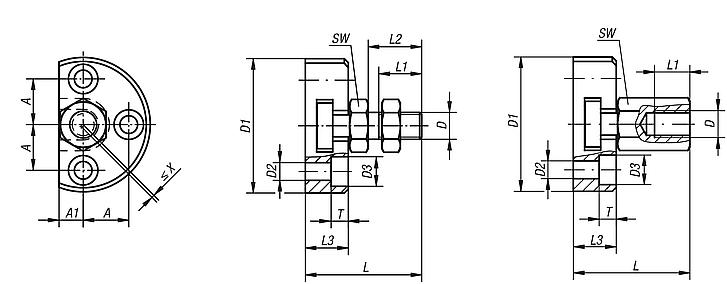

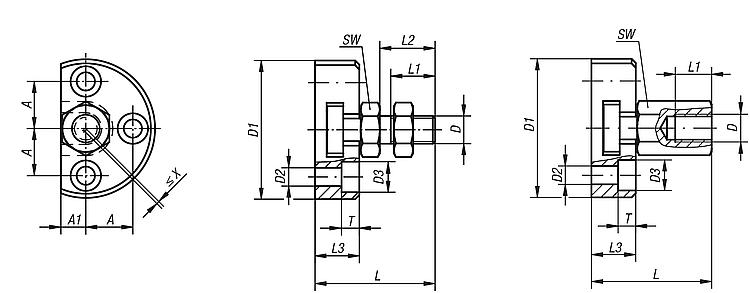

Código do artigo | Versão | D | D1 | D2 | D3 | A | A1 | L | L1 mín. | L2 | L3 | T | SW | Compesação de deslocamento radial X máx. | Cargas de tração e de pressão admissíveis máx. kN | CAD | Aces. | Preço | Encomendar |
---|
K0710.06 | rosca fêmea | M6 | 42 | 5,5 | 10 | 14 | 7 | 30,5 | 11 | - | 11 | 5,4 | 10 | 0,6 | 2,5 | | | sob consulta | | K0710.08 | rosca fêmea | M8 | 48 | 6,6 | 11 | 16 | 8 | 35,5 | 13,5 | - | 13 | 6,4 | 13 | 0,7 | 4,5 | | | sob consulta | | K0710.10 | rosca fêmea | M10 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 15 | - | 16 | 6,4 | 17 | 0,7 | 6,5 | | | sob consulta | | K0710.101 | rosca fêmea | M10x1,25 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 15 | - | 16 | 6,4 | 17 | 0,7 | 6,5 | | | sob consulta | | K0710.12 | rosca fêmea | M12 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 17,5 | - | 20,5 | 6,4 | 19 | 0,8 | 10 | | | sob consulta | | K0710.121 | rosca fêmea | M12x1,25 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 17,5 | - | 20,5 | 6,4 | 19 | 0,8 | 10 | | | sob consulta | | K0710.16 | rosca fêmea | M16 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 22 | - | 23 | 8,5 | 24 | 1 | 18 | | | sob consulta | | K0710.161 | rosca fêmea | M16x1,5 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 22 | - | 23 | 8,5 | 24 | 1 | 18 | | | sob consulta | | K0710.20 | rosca fêmea | M20 | 80 | 11 | 18 | 28 | 17 | 74 | 25 | - | 26 | 10 | 30 | 1 | 30 | | | sob consulta | | K0710.201 | rosca fêmea | M20x1,5 | 80 | 11 | 18 | 28 | 17 | 74 | 25 | - | 26 | 10 | 30 | 1 | 30 | | | sob consulta | | K0710.0614 | Rosca macho | M6 | 42 | 5,5 | 10 | 14 | 7 | 30,5 | 11 | 14 | 11 | 5,4 | 10 | 0,6 | 2,5 | | | sob consulta | | K0710.0817 | Rosca macho | M8 | 48 | 6,6 | 11 | 16 | 8 | 35,5 | 13,5 | 17 | 13 | 6,4 | 13 | 0,7 | 4,5 | | | sob consulta | | K0710.1020 | Rosca macho | M10 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 16 | 20 | 16 | 6,4 | 17 | 0,7 | 6,5 | | | sob consulta | | K0710.10201 | Rosca macho | M10x1,25 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 16 | 20 | 16 | 6,4 | 17 | 0,7 | 6,5 | | | sob consulta | | K0710.1225 | Rosca macho | M12 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 21 | 25 | 20,5 | 6,4 | 19 | 0,8 | 10 | | | sob consulta | | K0710.12251 | Rosca macho | M12x1,25 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 21 | 25 | 20,5 | 6,4 | 19 | 0,8 | 10 | | | sob consulta | | K0710.1630 | Rosca macho | M16 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 25 | 30 | 23 | 8,5 | 24 | 1 | 18 | | | sob consulta | | K0710.16301 | Rosca macho | M16x1,5 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 25 | 30 | 23 | 8,5 | 24 | 1 | 18 | | | sob consulta | | K0710.2035 | Rosca macho | M20 | 80 | 11 | 18 | 28 | 17 | 74 | 29 | 35 | 26 | 10 | 30 | 1 | 30 | | | sob consulta | | K0710.20351 | Rosca macho | M20x1,5 | 80 | 11 | 18 | 28 | 17 | 74 | 29 | 35 | 26 | 10 | 30 | 1 | 30 | | | sob consulta | |
