Terminais esféricos para articulações angulares DIN 71805

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Articulações
    - Terminais esféricos para articulações angulares DIN 71805

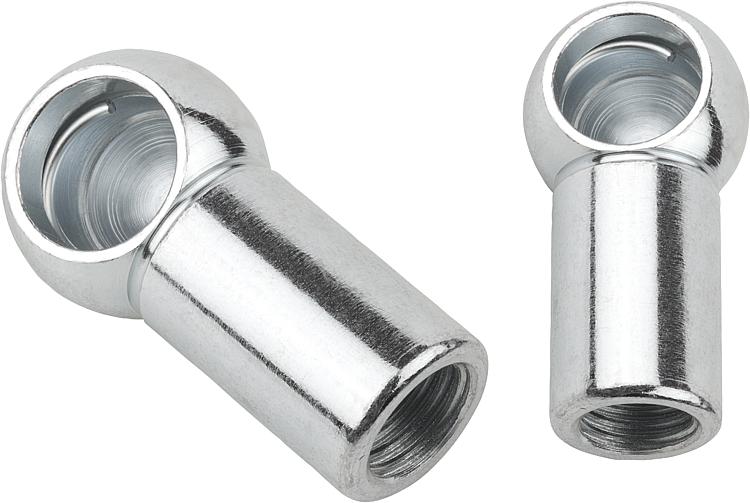

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço.Versão:peça zincada e passivada.Indicação:Os terminais esféricos são peças de reposição para as articulações angulares DIN 71802. Anéis de segurança adequados para a forma B, ver presilha de segurança para terminais esféricos.Sob consulta:Terminais esféricos em aço inoxidável.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0712 Terminais esféricos para articulações angulares DIN 71805

165 kB

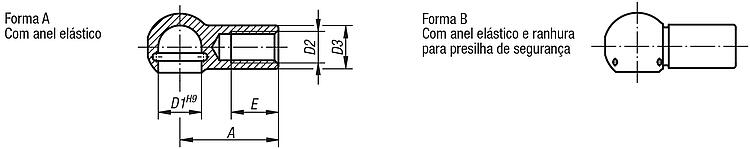

Desenhos (visão geral)

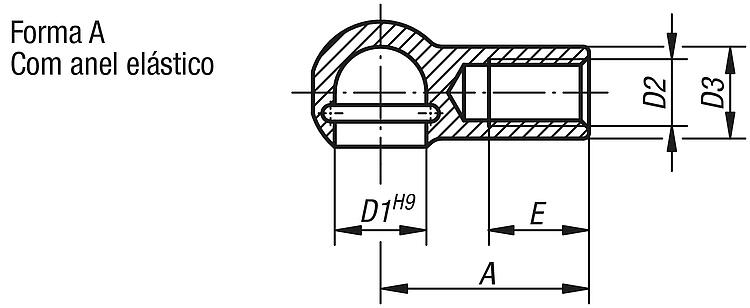

Terminal esférico para articulações angulares, DIN 71805, forma A

mais informações

Desenhos

Terminal esférico para articulações angulares, DIN 71805, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D1	D2	D3	A	E	Preço
K0712.0805	A	8	M5	8	22	10,2	sob consulta
K0712.1006	A	10	M6	10	25	11,5	sob consulta
K0712.1308	A	13	M8	13	30	14	sob consulta
K0712.1610	A	16	M10	16	35	15,5	sob consulta
K0712.1612	A	16	M12	16	35	15,5	sob consulta
K0712.1914	A	19	M14x1,5	22	45	21,5	sob consulta
K0712.1916	A	19	M16	22	45	21,5	sob consulta

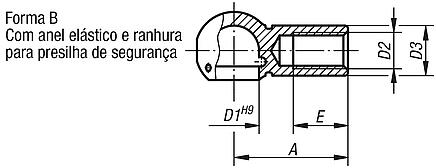

Terminal esférico para articulações angulares DIN 71805 forma B

mais informações

Desenhos

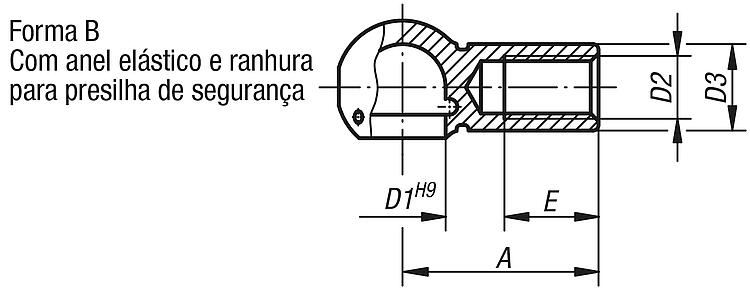

Terminal esférico para articulações angulares DIN 71805 forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D1	D2	D3	A	E	Preço
K0712.080351	B	8	M3,5	8	18	8	sob consulta
K0712.08051	B	8	M5	8	22	10,2	sob consulta
K0712.10061	B	10	M6	10	25	11,5	sob consulta
K0712.13081	B	13	M8	13	30	14	sob consulta
K0712.16101	B	16	M10	16	35	15,5	sob consulta
K0712.16121	B	16	M12	16	35	15,5	sob consulta
K0712.19141	B	19	M14x1,5	22	45	21,5	sob consulta
K0712.19161	B	19	M16	22	45	21,5	sob consulta
