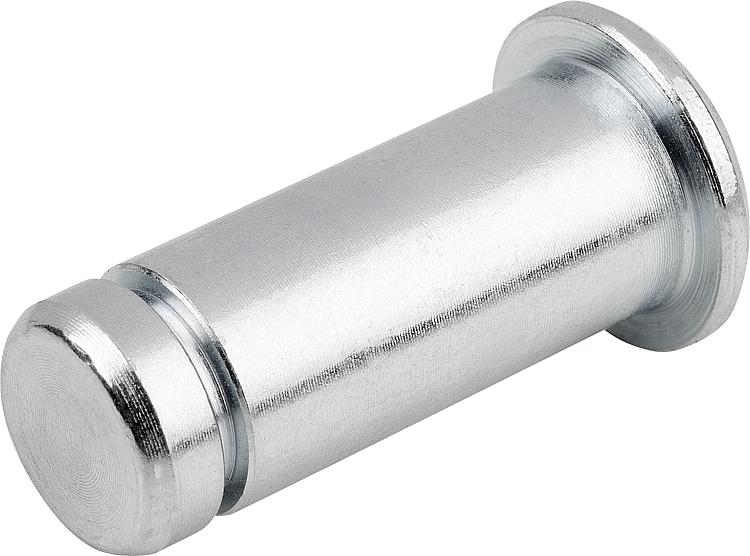

K1454Pinos com ranhura para travamento de eixos adequado para garfos |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ou aço inoxidável 1.4301. Versão:Aço galvanizado.
Aço inoxidável, superfície sem tratamento.Indicação:Pino com ranhura adequado para garfos DIN 71752. O travamento ocorre por meio de um anel de retenção para eixos conforme DIN 6799 (alternativamente trava de proteção KL ou trava de segurança SL).
A trava do eixo serve como elemento de fixação para o pino. Em combinação com o garfo apropriado, obtém-se um garfo de articulação totalmente funcional.
A trava do eixo serve como um elemento de fixação para o pino. Em combinação com a forquilha apropriada, é criada uma forquilha de articulação totalmente funcional.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

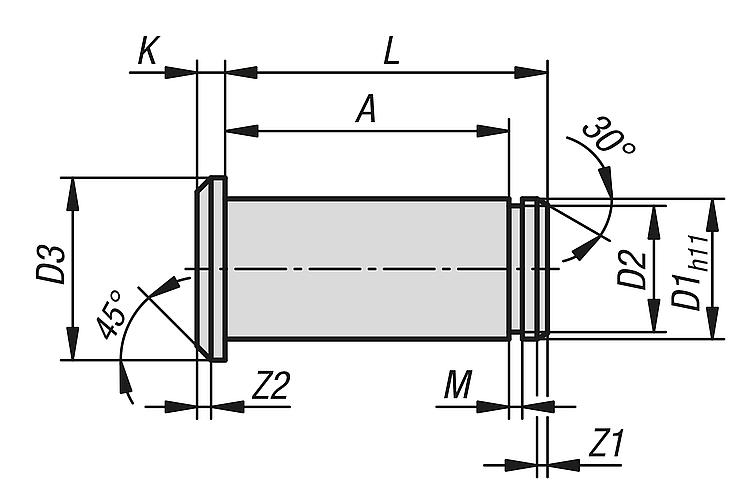

| Código do artigo | Material
do corpo
básico | D1
| D2 | D3 | A | K | L | M | Z1 | Z2 | CAD | Aces. | Preço | Encomendar |
|---|
| K1454.004085 | aço | 4 | 3,2 | 6 | 8,5 | 1 | 10,5 | 0,64 | 0,5 | 0,5 |  | | sob consulta | | | K1454.005105 | aço | 5 | 4 | 8 | 10,5 | 1,5 | 13 | 0,74 | 0,5 | 0,5 | | | sob consulta | | | K1454.006125 | aço | 6 | 5 | 9 | 12,5 | 1,5 | 15,5 | 0,74 | 1 | 0,5 | | | sob consulta | | | K1454.008165 | aço | 8 | 6 | 12 | 16,5 | 2 | 20 | 0,94 | 0,5 | 1 | | | sob consulta | | | K1454.010205 | aço | 10 | 8 | 14 | 20,5 | 2 | 25 | 1,05 | 1 | 1 | | | sob consulta | | | K1454.012245 | aço | 12 | 9 | 17 | 24,5 | 3 | 30 | 1,15 | 1 | 1,5 | | | sob consulta | | | K1454.014275 | aço | 14 | 10 | 19 | 27,5 | 3 | 33 | 1,25 | 1,25 | 1,5 | | | sob consulta | | | K1454.016325 | aço | 16 | 12 | 21 | 32,5 | 3 | 38,5 | 1,35 | 1,5 | 1,5 | | | sob consulta | | | K1454.020405 | aço | 20 | 17,5 | 26 | 40,5 | 4 | 46 | 1,9 | 1,5 | 2 | | | sob consulta | | | K1454.025505 | aço | 25 | 18 | 32 | 50,5 | 5 | 57 | 1,9 | 1,5 | 2 | | | sob consulta | | | K1454.104085 | aço inoxidável | 4 | 3,2 | 6 | 8,5 | 1 | 10,5 | 0,64 | 0,5 | 0,5 | | | sob consulta | | | K1454.105105 | aço inoxidável | 5 | 4 | 8 | 10,5 | 1,5 | 13 | 0,74 | 0,5 | 0,5 | | | sob consulta | | | K1454.106125 | aço inoxidável | 6 | 5 | 9 | 12,5 | 1,5 | 15,5 | 0,74 | 1 | 0,5 | | | sob consulta | | | K1454.108165 | aço inoxidável | 8 | 6 | 12 | 16,5 | 2 | 20 | 0,94 | 0,5 | 1 | | | sob consulta | | | K1454.110205 | aço inoxidável | 10 | 8 | 14 | 20,5 | 2 | 25 | 1,05 | 1 | 1 | | | sob consulta | | | K1454.112245 | aço inoxidável | 12 | 9 | 17 | 24,5 | 3 | 30 | 1,15 | 1 | 1,5 | | | sob consulta | | | K1454.114275 | aço inoxidável | 14 | 10 | 19 | 27,5 | 3 | 33 | 1,25 | 1,25 | 1,5 | | | sob consulta | | | K1454.116325 | aço inoxidável | 16 | 12 | 21 | 32,5 | 3 | 38,5 | 1,35 | 1,5 | 1,5 | | | sob consulta | | | K1454.120405 | aço inoxidável | 20 | 17,5 | 26 | 40,5 | 4 | 46 | 1,9 | 1,5 | 2 | | | sob consulta | |
