Terminais de rótula com mancal de deslizamento e rosca fêmea,...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Articulações
    - Terminais de rótula com mancal de deslizamento e rosca fêmea, aço, DIN ISO 12240-1, relubrificável

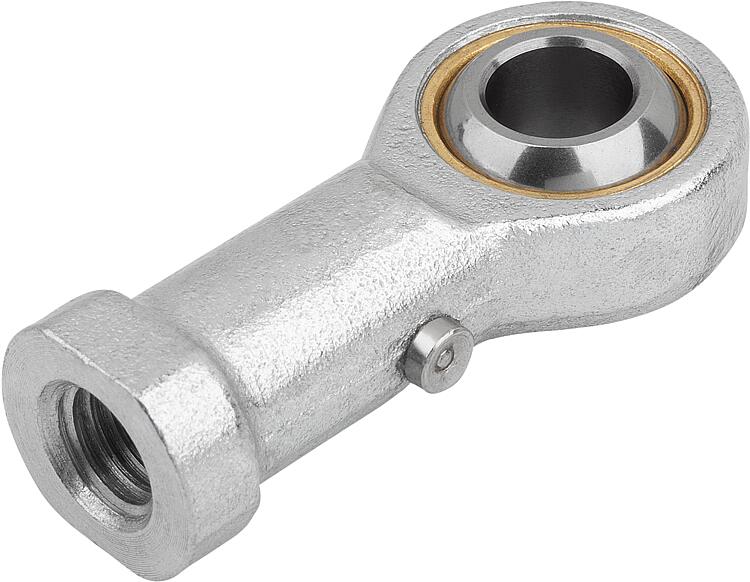

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de tamanho (D) 5-12 em aço de corte rápido torcido, a partir do tamanho (D) 14 aço temperado forjado com bico dosador de lubrificação.
Esfera de articulação endurecida, retificada e polida.
Anel externo bronze.Versão:peça zincada.Indicação:O mancal de deslizamento dos terminais de rótula é relubrificável. As dimensões de conexão correspondem à norma DIN 648 série KJ.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2086 Terminais de rótula com mancal de deslizamento e rosca fêmea, aço, DIN ISO 12240-1, relubrificável

266 kB

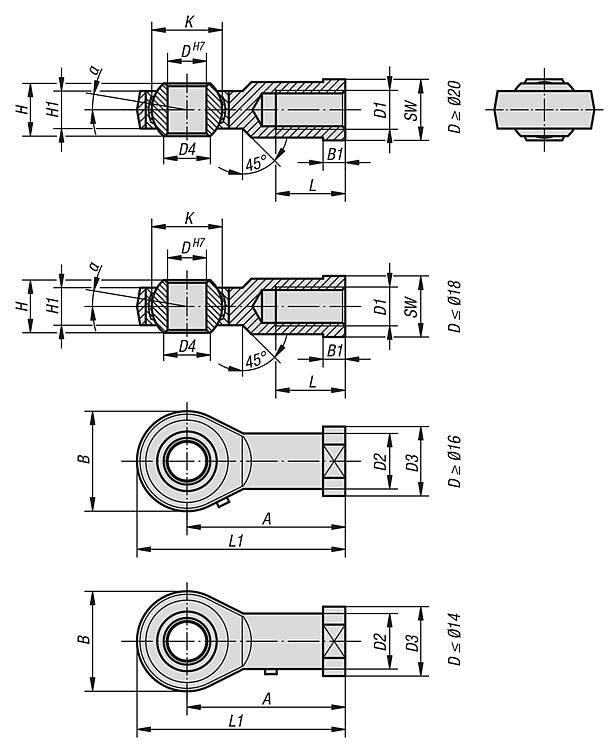

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	Material do corpo básico	A	B	B1	D	D1	D2	D3	D4	H	H1	K	L	L1	α	SW	Capacidades de carga dinâmica kN	Capacidade de carga estática kN	Preço
K2086.05	rosca direita	aço de usinagem fácil	27	16	4	5	M5	8,5	11	7,7	8	6	11,11	10	35	13	9	3,25	5,7	sob consulta
K2086.06	rosca direita	aço de usinagem fácil	30	18	5	6	M6	10	13	8,96	9	6,75	12,7	12	39	13	11	4,3	7,2	sob consulta
K2086.08	rosca direita	aço de usinagem fácil	36	22	5	8	M8	12,5	16	10,4	12	9	15,875	16	47	14	14	7,2	11,6	sob consulta
K2086.10	rosca direita	aço de usinagem fácil	43	26	6,5	10	M10	15	19	12,9	14	10,5	19,05	20	56	13	17	10	14,5	sob consulta
K2086.12	rosca direita	aço de usinagem fácil	50	30	6,5	12	M12	17,5	22	15,4	16	12	22,225	22	65	13	19	13,4	17	sob consulta
K2086.14	rosca direita	aço temperado	57	34	8	14	M14	20	25	16,9	19	13,5	25,4	25	74	16	22	17	24	sob consulta
K2086.16	rosca direita	aço temperado	64	40	8	16	M16	22	27	19,4	21	15	28,575	28	84	15	22	21,6	28,5	sob consulta
K2086.18	rosca direita	aço temperado	71	44	10	18	M18x1,5	25	31	21,9	23	16,5	31,75	32	93	15	27	26	42,5	sob consulta
K2086.20	rosca direita	aço temperado	77	50	10	20	M20x1,5	27,5	34	24,4	25	18	34,925	33	102	14	30	31,5	42,5	sob consulta
K2086.22	rosca direita	aço temperado	84	54	12	22	M22x1,5	30	38	25,8	28	20	38,1	37	111	15	32	38	57	sob consulta
K2086.25	rosca direita	aço temperado	94	60	12	25	M24x2,0	33,5	42	29,6	31	22	42,86	42	124	15	36	47,5	68	sob consulta
K2086.30	rosca direita	aço temperado	110	70	15	30	M30x2,0	40	50	34,8	37	25	50,8	51	145	17	41	64	88	sob consulta
K2086.051	rosca esquerda	aço de usinagem fácil	27	16	4	5	M5	8,5	11	7,7	8	6	11,11	10	35	13	9	3,25	5,7	sob consulta
K2086.061	rosca esquerda	aço de usinagem fácil	30	18	5	6	M6	10	13	8,96	9	6,75	12,7	12	39	13	11	4,3	7,2	sob consulta
K2086.081	rosca esquerda	aço de usinagem fácil	36	22	5	8	M8	12,5	16	10,4	12	9	15,875	16	47	14	14	7,2	11,6	sob consulta
K2086.101	rosca esquerda	aço de usinagem fácil	43	26	6,5	10	M10	15	19	12,9	14	10,5	19,05	20	56	13	17	10	14,5	sob consulta
K2086.121	rosca esquerda	aço de usinagem fácil	50	30	6,5	12	M12	17,5	22	15,4	16	12	22,225	22	65	13	19	13,4	17	sob consulta
K2086.141	rosca esquerda	aço temperado	57	34	8	14	M14	20	25	16,9	19	13,5	25,4	25	74	16	22	17	24	sob consulta
K2086.161	rosca esquerda	aço temperado	64	40	8	16	M16	22	27	19,4	21	15	28,575	28	84	15	22	21,6	28,5	sob consulta
K2086.181	rosca esquerda	aço temperado	71	44	10	18	M18x1,5	25	31	21,9	23	16,5	31,75	32	93	15	27	26	42,5	sob consulta
K2086.201	rosca esquerda	aço temperado	77	50	10	20	M20x1,5	27,5	34	24,4	25	18	34,925	33	102	14	30	31,5	42,5	sob consulta
K2086.221	rosca esquerda	aço temperado	84	54	12	22	M22x1,5	30	38	25,8	28	20	38,1	37	111	15	32	38	57	sob consulta
K2086.251	rosca esquerda	aço temperado	94	60	12	25	M24x2,0	33,5	42	29,6	31	22	42,86	42	124	15	36	47,5	68	sob consulta
K2086.301	rosca esquerda	aço temperado	110	70	15	30	M30x2,0	40	50	34,8	37	25	50,8	51	145	17	41	64	88	sob consulta
