- Adaptação Código do artigo
|
|
|

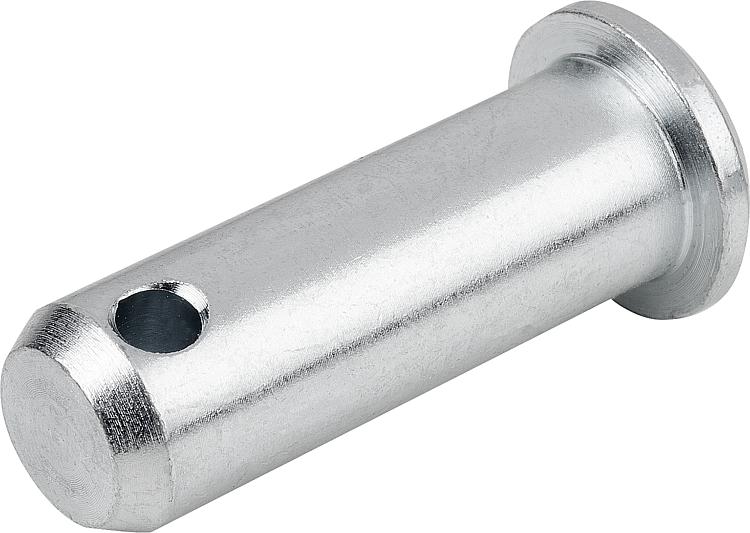

K1456Pinos com furo para cupilhas adequado para garfos |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço 1.0718 ou aço inoxidável 1.4305.Versão:Aço galvanizado.
Aço inoxidável, superfície sem tratamento.Indicação:Pino com furo para cupilhas para garfos DIN 71752.
O travamento ocorre por meio de uma cupilha.
A cupilha serve como elemento de fixação para o pino.
Em combinação com o garfo apropriado, obtém-se um garfo de articulação totalmente funcional. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

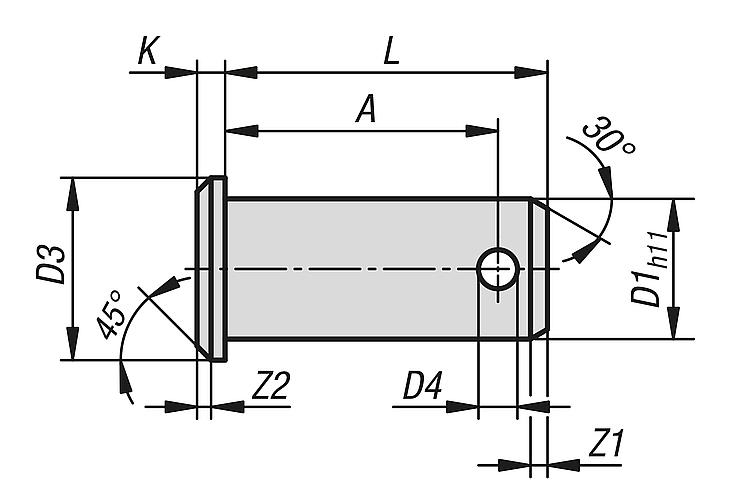

| Código do artigo | Material
do corpo
básico | D1
| D3 | D4 | A | K | L | Z1 | Z2 | CAD | Aces. | Preço | Encomendar |
|---|
| K1456.004100 | aço | 4 | 6 | 1 | 10 | 1 | 12 | 1 | 0,5 |  | | sob consulta | | | K1456.005123 | aço | 5 | 8 | 1,2 | 12,3 | 1,5 | 15 | 1 | 0,5 | | | sob consulta | | | K1456.006153 | aço | 6 | 9 | 1,6 | 15,3 | 1,5 | 18 | 1,5 | 0,5 | | | sob consulta | | | K1456.008195 | aço | 8 | 12 | 2 | 19,5 | 2 | 23 | 2 | 1 | | | sob consulta | | | K1456.010245 | aço | 10 | 14 | 3,2 | 24,5 | 2 | 29 | 2 | 1 | | | sob consulta | | | K1456.012295 | aço | 12 | 17 | 4 | 29,5 | 3 | 35 | 2,5 | 1,5 | | | sob consulta | | | K1456.014325 | aço | 14 | 19 | 4 | 32,5 | 3 | 40 | 2,5 | 1,5 | | | sob consulta | | | K1456.016382 | aço | 16 | 21 | 4 | 38,2 | 3 | 45 | 2,5 | 1,5 | | | sob consulta | | | K1456.020470 | aço | 20 | 26 | 5 | 47 | 4 | 53 | 3 | 2 | | | sob consulta | | | K1456.025590 | aço | 25 | 32 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | sob consulta | | | K1456.028632 | aço | 28 | 34 | 6,3 | 63,2 | 5 | 72 | 4 | 2 | | | sob consulta | | | K1456.030590 | aço | 30 | 36 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | sob consulta | | | K1456.030682 | aço | 30 | 36 | 6,3 | 68,2 | 5 | 77 | 4 | 2 | | | sob consulta | | | K1456.035765 | aço | 35 | 44 | 8 | 76,5 | 6 | 87 | 5 | 2 | | | sob consulta | | | K1456.040900 | aço | 40 | 48 | 8 | 90 | 6 | 100 | 5 | 2 | | | sob consulta | | | K1456.042900 | aço | 42 | 48 | 8 | 90 | 7 | 100 | 5 | 2 | | | sob consulta | | | K1456.0501030 | aço | 50 | 58 | 10 | 103 | 7 | 115 | 6 | 2 | | | sob consulta | | | K1456.104100 | aço inoxidável | 4 | 6 | 1 | 10 | 1 | 12 | 1 | 0,5 | | | sob consulta | | | K1456.105123 | aço inoxidável | 5 | 8 | 1,2 | 12,3 | 1,5 | 15 | 1 | 0,5 | | | sob consulta | | | K1456.106153 | aço inoxidável | 6 | 9 | 1,6 | 15,3 | 1,5 | 18 | 1,5 | 0,5 | | | sob consulta | | | K1456.108195 | aço inoxidável | 8 | 12 | 2 | 19,5 | 2 | 23 | 2 | 1 | | | sob consulta | | | K1456.110245 | aço inoxidável | 10 | 14 | 3,2 | 24,5 | 2 | 29 | 2 | 1 | | | sob consulta | | | K1456.112295 | aço inoxidável | 12 | 17 | 4 | 29,5 | 3 | 35 | 2,5 | 1,5 | | | sob consulta | | | K1456.114325 | aço inoxidável | 14 | 19 | 4 | 32,5 | 3 | 40 | 2,5 | 1,5 | | | sob consulta | | | K1456.116382 | aço inoxidável | 16 | 21 | 4 | 38,2 | 3 | 45 | 2,5 | 1,5 | | | sob consulta | | | K1456.120470 | aço inoxidável | 20 | 26 | 5 | 47 | 4 | 53 | 3 | 2 | | | sob consulta | | | K1456.125590 | aço inoxidável | 25 | 32 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | sob consulta | | | K1456.130590 | aço inoxidável | 30 | 36 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | sob consulta | |
