Pino esférico para articulações angulares DIN 71803

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Articulações
    - Pino esférico para articulações angulares DIN 71803

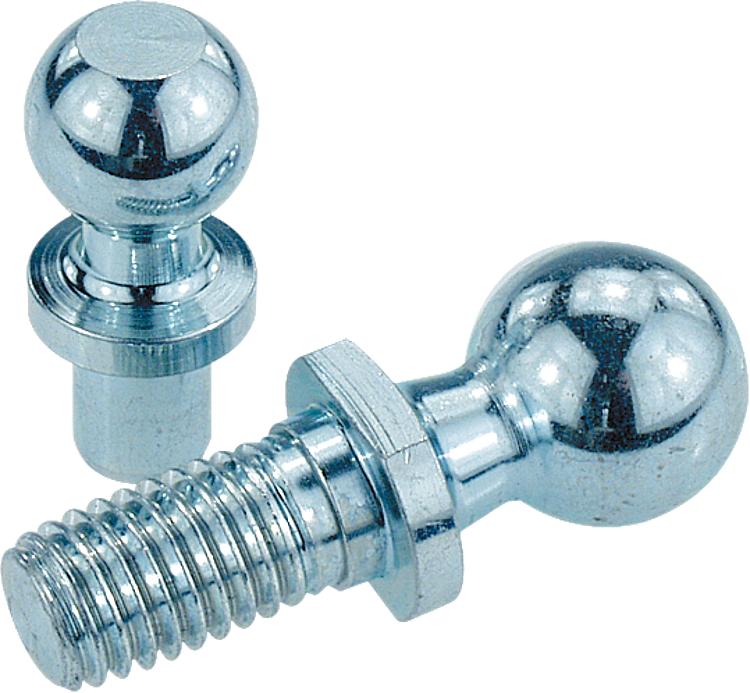

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

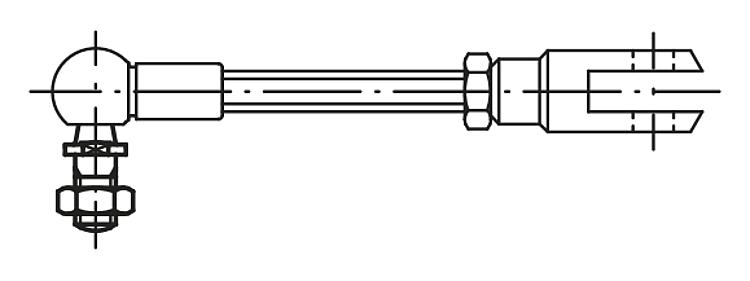

DescriçãoMaterial:Aço.Versão:peça zincada e passivada.Indicação:Os pinos esféricos são peças de reposição para articulações angulares DIN 71802.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0713 Pino esférico para articulações angulares DIN 71803

206 kB

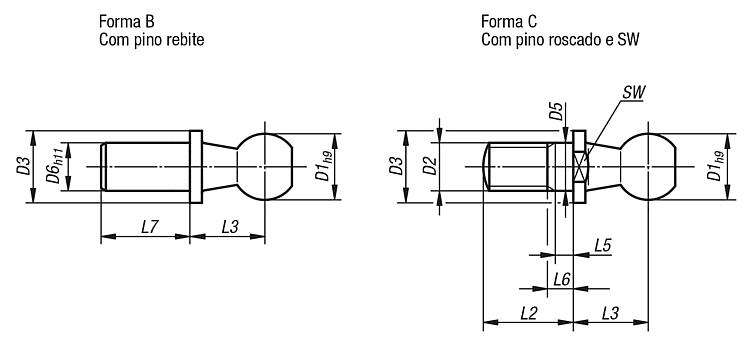

Desenhos (visão geral)

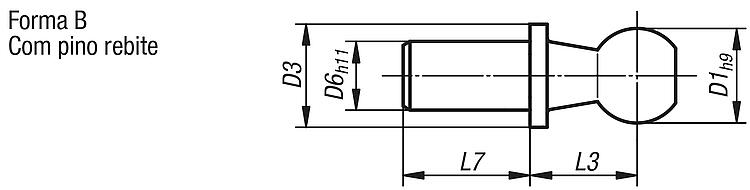

Pino esférico para articulações angulares, DIN 71803, forma B

mais informações

Desenhos

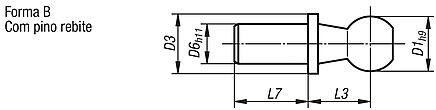

Pino esférico para articulações angulares, DIN 71803, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 2	D1	D3	D6	L3	L7	Preço
K0713.0840	B	versão curta	8	8	5	9	4	sob consulta
K0713.1045	B	versão curta	10	10	6	11	4,5	sob consulta
K0713.1305	B	versão curta	13	13	8	13	5	sob consulta
K0713.1606	B	versão curta	16	16	10	16	6	sob consulta
K0713.0875	B	versão longa	8	8	5	9	7,5	sob consulta
K0713.1080	B	versão longa	10	10	6	11	8	sob consulta
K0713.1310	B	versão longa	13	13	8	13	10	sob consulta
K0713.1613	B	versão longa	16	16	10	16	13	sob consulta
K0713.1918	B	versão longa	19	19	14	20	18	sob consulta

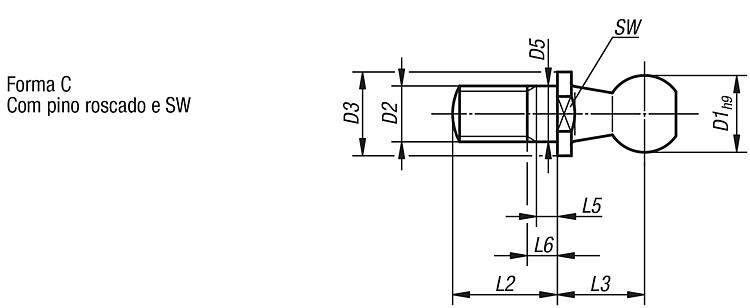

Pino esférico para articulações angulares DIN 71803 forma C

mais informações

Desenhos

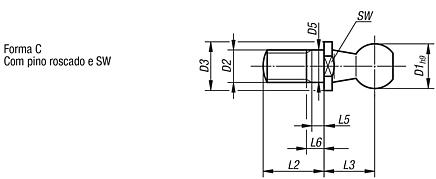

Pino esférico para articulações angulares DIN 71803 forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D1	D2	D3	D5	L2	L3	L5 mín.	L6 max.	SW	Preço
K0713.0805	C	8	M5	8	5	10,2	9	1,2	4	7	sob consulta
K0713.1006	C	10	M6	10	6	12,5	11	1,2	4	8	sob consulta
K0713.1308	C	13	M8	13	8	16,5	13	1,5	5,3	11	sob consulta
K0713.1610	C	16	M10	16	10	20	16	2,5	7,3	13	sob consulta
K0713.1612	C	16	M12	16	12	20	16	2,5	7,3	13	sob consulta
K0713.1914	C	19	M14x1,5	19	14	28	20	5	10,8	16	sob consulta
