- Adaptação Código do artigo
|
|
|

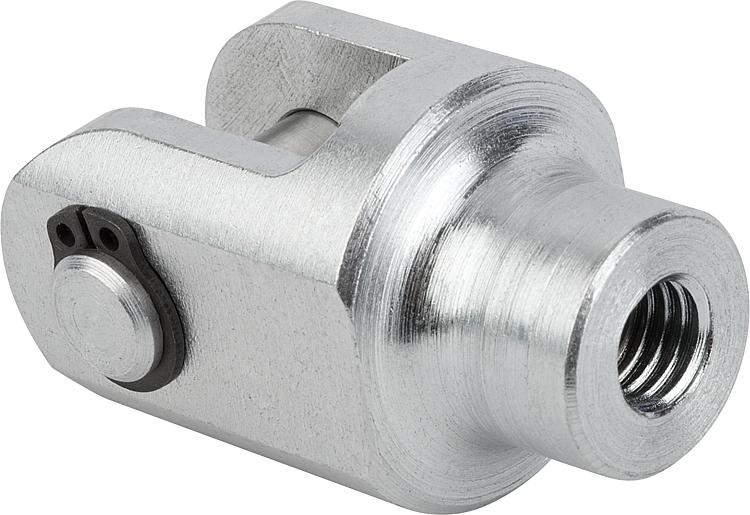

K1934Garfos de articulação para terminais de rótula |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

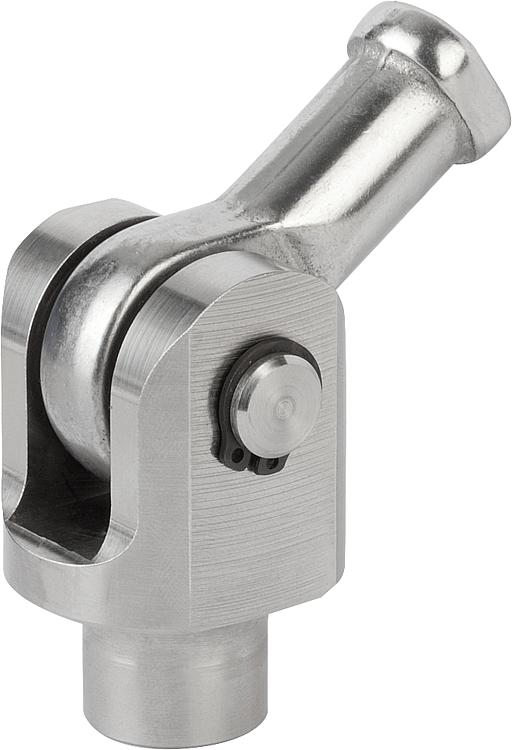

DescriçãoMaterial:Garfo e pino em aço 1.7225.Versão:peça zincada.Indicação:Os garfos foram desenvolvidos como acessórios para terminais de rótula. A medida de abertura do garfo C foi planejada para possibilitar uma junção com os terminais de rótula.
Adequados para terminais de rótula K0716 / K0717 / K0718 / K0719 / K1465 / K1466. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo

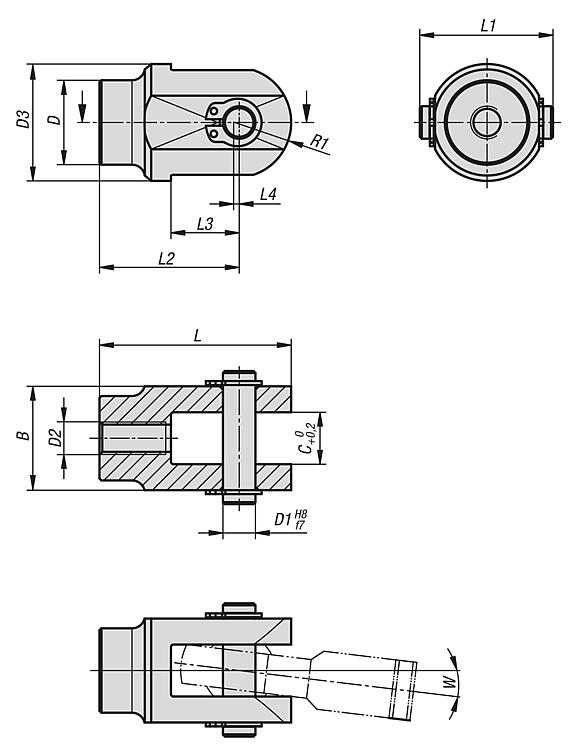

| B | C | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L4 | R1 | W° | F
estático
kN | CAD | Aces. | Preço | Encomendar |
|---|
| K1934.05080516 | 16 | 8 | 13 | 5 | M5 | 18 | 29,5 | 20,5 | 21,5 | 10,5 | 0,5 | 8,5 | 6,5 | 8 |  | | sob consulta | | | K1934.06090618 | 18 | 9 | 15 | 6 | M6 | 20 | 33,5 | 22,9 | 25 | 11,5 | 0,5 | 9 | 7 | 9 | | | sob consulta | | | K1934.08120820 | 20 | 12 | 17 | 8 | M8 | 24 | 41 | 24,9 | 31,5 | 13,5 | 1 | 10,5 | 8 | 14,5 | | | sob consulta | | | K1934.10141025 | 25 | 14 | 21 | 10 | M10 | 28 | 49,5 | 30,3 | 38 | 16 | 1 | 12,5 | 8 | 19,5 | | | sob consulta | | | K1934.12161229 | 29 | 16 | 25 | 12 | M12 | 32 | 57,5 | 34,3 | 44 | 18 | 1,5 | 15 | 8 | 23,5 | | | sob consulta | | | K1934.16211638 | 38 | 21 | 30 | 16 | M16 | 42 | 76,5 | 43,3 | 58 | 23,5 | 1,5 | 20 | 9 | 32 | | | sob consulta | | | K1934.20252045 | 45 | 25 | 38 | 20 | M20 | 50 | 90,5 | 51,9 | 68 | 29,5 | - | 22,5 | 9 | 43 | | | sob consulta | |
