    - Terminais de rótula com mancal de deslizamento e rosca fêmea, em versão estreita, DIN ISO 12240-1, livre de manutenção

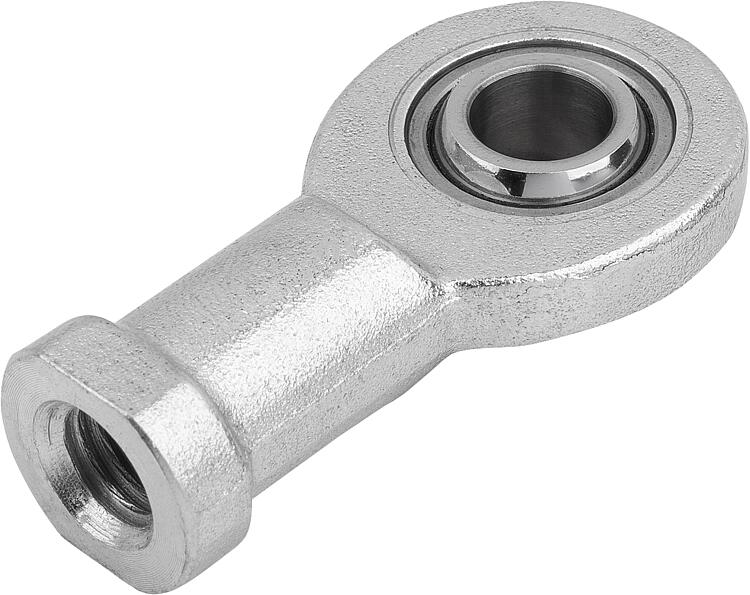

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de tamanho (D) 6-12 em aço de corte rápido torneado, a partir do tamanho (D) 17 aço temperado forjado.
Esfera de articulação endurecida, retificada, polida e cromada endurecida.
Anel externo em aço temperado para rolamento com tecido de PTFE colado.Versão:peça zincada.Indicação:O mancal de deslizamento do terminal de rótula é livre de manutenção. As dimensões de conexão correspondem à norma DIN 648, série E.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2084 Terminais de rótula com mancal de deslizamento e rosca fêmea, em versão estreita, DIN ISO 12240-1, livre de manutenção

254 kB

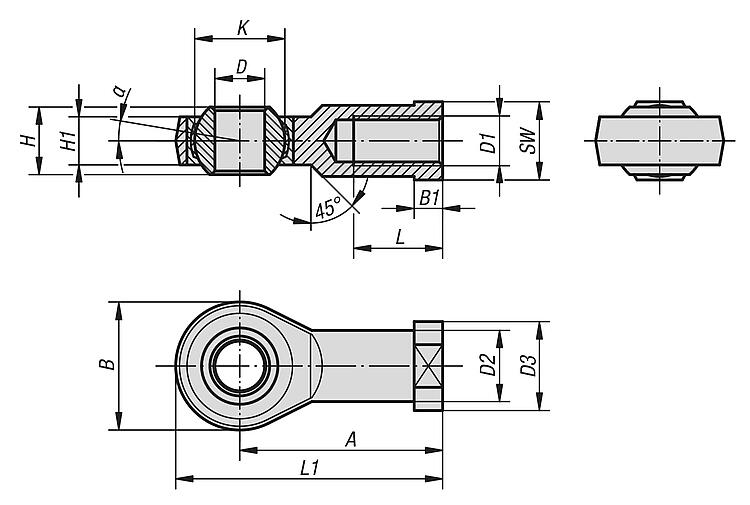

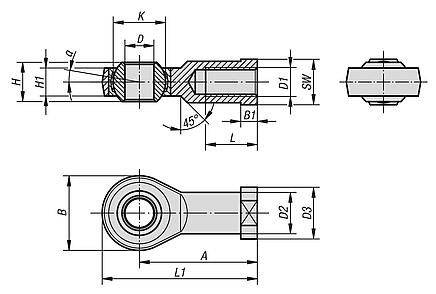

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	Material do corpo básico	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	Capacidades de carga dinâmica kN	Capacidade de carga estática kN	Preço
K2084.06	rosca direita	aço de usinagem fácil	30	21	5	6	M6	10	13	6	4,4	10	11	40,5	13	11	3,6	8,15	sob consulta
K2084.08	rosca direita	aço de usinagem fácil	36	24	5	8	M8	12,5	16	8	6	13	15	48	15	14	5,85	12,9	sob consulta
K2084.10	rosca direita	aço de usinagem fácil	43	29	6,5	10	M10	15	19	9	7	16	20	57,5	12	17	8,65	17,6	sob consulta
K2084.10125	rosca direita	aço de usinagem fácil	43	29	6,5	10	M10x1,25	15	19	9	7	16	20	57,5	12	17	8,65	17,6	sob consulta
K2084.12	rosca direita	aço de usinagem fácil	50	34	6,5	12	M12	17,5	22	10	8	18	23	67	11	19	11,4	24,5	sob consulta
K2084.12125	rosca direita	aço de usinagem fácil	50	34	6,5	12	M12x1,25	17,5	22	10	8	18	23	67	11	19	11,4	24,5	sob consulta
K2084.17	rosca direita	aço temperado	67	46	10	17	M16	24	30	14	14	25	34	90	10	27	22,4	45	sob consulta
K2084.20	rosca direita	aço temperado	77	53	10	20	M20x1,5	27,5	35	16	16	29	40	103,5	9	32	31,5	60	sob consulta
K2084.25	rosca direita	aço temperado	94	64	12	25	M24x2,0	33,5	42	20	20	35,5	48	126	7	36	51	83	sob consulta
K2084.30	rosca direita	aço temperado	110	73	15	30	M30x2,0	40	50	22	22	40,7	56	146,5	6	41	66,5	110	sob consulta
K2084.061	rosca esquerda	aço de usinagem fácil	30	21	5	6	M6	10	13	6	4,4	10	11	40,5	13	11	3,6	8,15	sob consulta
K2084.081	rosca esquerda	aço de usinagem fácil	36	24	5	8	M8	12,5	16	8	6	13	15	48	15	14	5,85	12,9	sob consulta
K2084.101	rosca esquerda	aço de usinagem fácil	43	29	6,5	10	M10	15	19	9	7	16	20	57,5	12	17	8,65	17,6	sob consulta
K2084.101251	rosca esquerda	aço de usinagem fácil	43	29	6,5	10	M10x1,25	15	19	9	7	16	20	57,5	12	17	8,65	17,6	sob consulta
K2084.121	rosca esquerda	aço de usinagem fácil	50	34	6,5	12	M12	17,5	22	10	8	18	23	67	11	19	11,4	24,5	sob consulta
K2084.121251	rosca esquerda	aço de usinagem fácil	50	34	6,5	12	M12x1,25	17,5	22	10	8	18	23	67	11	19	11,4	24,5	sob consulta
K2084.171	rosca esquerda	aço temperado	67	46	10	17	M16	24	30	14	14	25	34	90	10	27	22,4	45	sob consulta
K2084.201	rosca esquerda	aço temperado	77	53	10	20	M20x1,5	27,5	35	16	16	29	40	103,5	9	32	31,5	60	sob consulta
K2084.251	rosca esquerda	aço temperado	94	64	12	25	M24x2,0	33,5	42	20	20	35,5	48	126	7	36	51	83	sob consulta
K2084.301	rosca esquerda	aço temperado	110	73	15	30	M30x2,0	40	50	22	22	40,7	56	146,5	6	41	66,5	110	sob consulta
