    - Terminais de rótula com mancal de deslizamento e rosca macho, aço, DIN ISO 12240-1, relubrificável

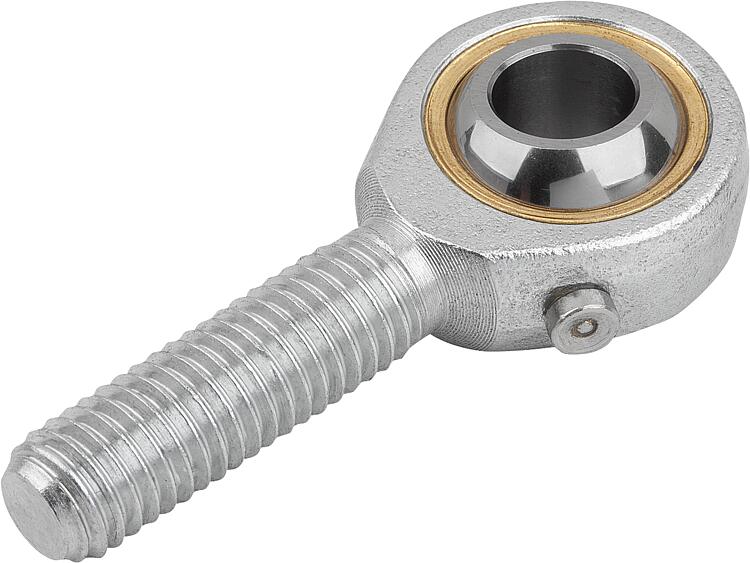

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de tamanho (D) 5-12 em aço de corte rápido torcido, a partir do tamanho (D) 14 aço temperado forjado com bico dosador de lubrificação.
Esfera de articulação endurecida, retificada e polida.
Anel externo bronze.Versão:peça zincada.Indicação:O mancal de deslizamento dos terminais de rótula é relubrificável. As dimensões de conexão correspondem à norma DIN 648 série KA.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2085 Terminais de rótula com mancal de deslizamento e rosca macho, aço, DIN ISO 12240-1, relubrificável

239 kB

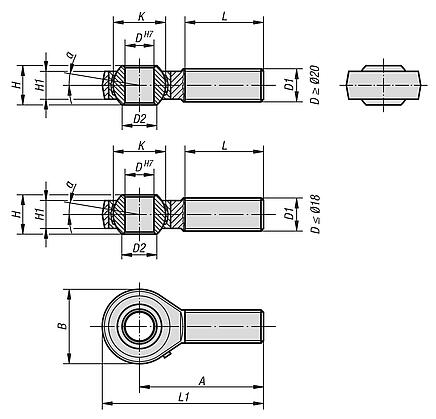

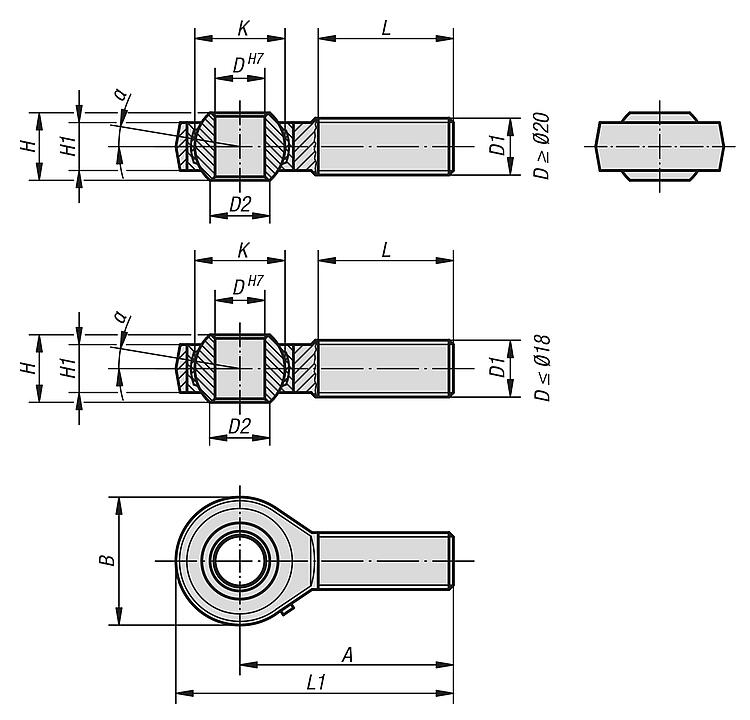

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	Material do corpo básico	A	B	D	D1=Rosca	D2	H	H1	K	L	L1	α	Capacidades de carga dinâmica kN	Capacidade de carga estática kN	Preço
K2085.05	rosca direita	aço de usinagem fácil	33	16	5	M5	7,7	8	6	11,11	20	41	13	3,25	5,7	sob consulta
K2085.06	rosca direita	aço de usinagem fácil	36	18	6	M6	8,96	9	6,75	12,7	22	45	13	4,3	7,2	sob consulta
K2085.08	rosca direita	aço de usinagem fácil	42	22	8	M8	10,4	12	9	15,875	25	53	14	7,2	11,6	sob consulta
K2085.10	rosca direita	aço de usinagem fácil	48	26	10	M10	12,9	14	10,5	19,05	29	61	13	10	14,5	sob consulta
K2085.12	rosca direita	aço de usinagem fácil	54	30	12	M12	15,4	16	12	22,225	33	69	13	13,4	17	sob consulta
K2085.14	rosca direita	aço temperado	60	34	14	M14	16,9	19	13,5	25,4	36	77	16	17	24	sob consulta
K2085.16	rosca direita	aço temperado	66	40	16	M16	19,4	21	15	28,575	40	86	15	21,6	28,5	sob consulta
K2085.18	rosca direita	aço temperado	72	44	18	M18x1,5	21,9	23	16,5	31,75	44	94	15	26	42,5	sob consulta
K2085.20	rosca direita	aço temperado	78	50	20	M20x1,5	24,4	25	18	34,925	47	103	14	31,5	52,5	sob consulta
K2085.22	rosca direita	aço temperado	84	54	22	M22x1,5	25,8	28	20	38,10	51	11	15	38	57	sob consulta
K2085.25	rosca direita	aço temperado	94	60	25	M24x2,0	29,6	31	22	42,86	57	124	15	47,5	68	sob consulta
K2085.30	rosca direita	aço temperado	110	70	30	M30x2,0	34,8	37	25	50,8	66	145	17	64	88	sob consulta
K2085.051	rosca esquerda	aço de usinagem fácil	33	16	5	M5	7,7	8	6	11,11	20	41	13	3,25	5,7	sob consulta
K2085.061	rosca esquerda	aço de usinagem fácil	36	18	6	M6	8,96	9	6,75	12,7	22	45	13	4,3	7,2	sob consulta
K2085.081	rosca esquerda	aço de usinagem fácil	42	22	8	M8	10,4	12	9	15,875	25	53	14	7,2	11,6	sob consulta
K2085.101	rosca esquerda	aço de usinagem fácil	48	26	10	M10	12,9	14	10,5	19,05	29	61	13	10	14,5	sob consulta
K2085.121	rosca esquerda	aço de usinagem fácil	54	30	12	M12	15,4	16	12	22,225	33	69	13	13,4	17	sob consulta
K2085.141	rosca esquerda	aço temperado	60	34	14	M14	16,9	19	13,5	25,4	36	77	16	17	24	sob consulta
K2085.161	rosca esquerda	aço temperado	66	40	16	M16	19,4	21	15	28,575	40	86	15	21,6	28,5	sob consulta
K2085.181	rosca esquerda	aço temperado	72	44	18	M18x1,5	21,9	23	16,5	31,75	44	94	15	26	42,5	sob consulta
K2085.201	rosca esquerda	aço temperado	78	50	20	M20x1,5	24,4	25	18	34,925	47	103	14	31,5	52,5	sob consulta
K2085.221	rosca esquerda	aço temperado	84	54	22	M22x1,5	25,8	28	20	38,10	51	11	15	38	57	sob consulta
K2085.251	rosca esquerda	aço temperado	94	60	25	M24x2,0	29,6	31	22	42,86	57	124	15	47,5	68	sob consulta
K2085.301	rosca esquerda	aço temperado	110	70	30	M30x2,0	34,8	37	25	50,8	66	145	17	64	88	sob consulta
