- Adaptação Código do artigo
|
|
|

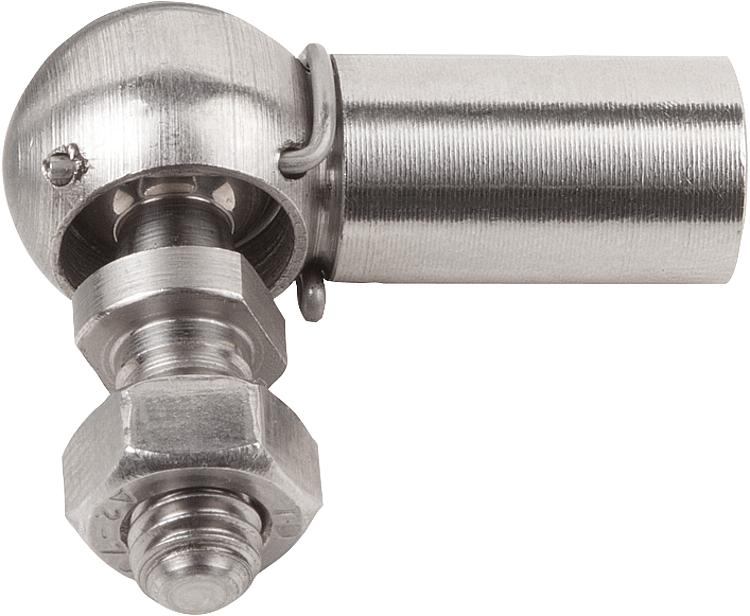

K0734_CSArticulações angulares DIN 71802, forma CS |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ou aço inoxidável 1.4305. Versão:peça zincada e passivada.
Versão em aço inoxidável com superfície sem tratamento.Indicação:Rosca esquerda L se relaciona à medida D2.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma
| Versão 2 | Material
do corpo
básico | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Aces. | Preço | Encomendar |
|---|
| K0734.080351 | CS | rosca direita | aço | 8 | M3,5 | 8 | M4 | 18 | 10,2 | 9 | 8 | 7 |  | | sob consulta | | | K0734.08051 | CS | rosca direita | aço | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | |  | sob consulta | | | K0734.10061 | CS | rosca direita | aço | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | sob consulta | | | K0734.13081 | CS | rosca direita | aço | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | sob consulta | | | K0734.16101 | CS | rosca direita | aço | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.16121 | CS | rosca direita | aço | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.19141 | CS | rosca direita | aço | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | sob consulta | | | K0734.19161 | CS | rosca direita | aço | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | sob consulta | | | K0734.080511 | CS | rosca esquerda | aço | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | sob consulta | | | K0734.100611 | CS | rosca esquerda | aço | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | sob consulta | | | K0734.130811 | CS | rosca esquerda | aço | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | sob consulta | | | K0734.161011 | CS | rosca esquerda | aço | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.161211 | CS | rosca esquerda | aço | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.191411 | CS | rosca esquerda | aço | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | sob consulta | | | K0734.191611 | CS | rosca esquerda | aço | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | sob consulta | | | K0734.08052 | CS | rosca direita | aço inoxidável | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | sob consulta | | | K0734.10062 | CS | rosca direita | aço inoxidável | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | sob consulta | | | K0734.13082 | CS | rosca direita | aço inoxidável | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | sob consulta | | | K0734.16102 | CS | rosca direita | aço inoxidável | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.16122 | CS | rosca direita | aço inoxidável | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.080521 | CS | rosca esquerda | aço inoxidável | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | sob consulta | | | K0734.100621 | CS | rosca esquerda | aço inoxidável | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | sob consulta | | | K0734.130821 | CS | rosca esquerda | aço inoxidável | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | sob consulta | | | K0734.161021 | CS | rosca esquerda | aço inoxidável | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | | | K0734.161221 | CS | rosca esquerda | aço inoxidável | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | sob consulta | |
